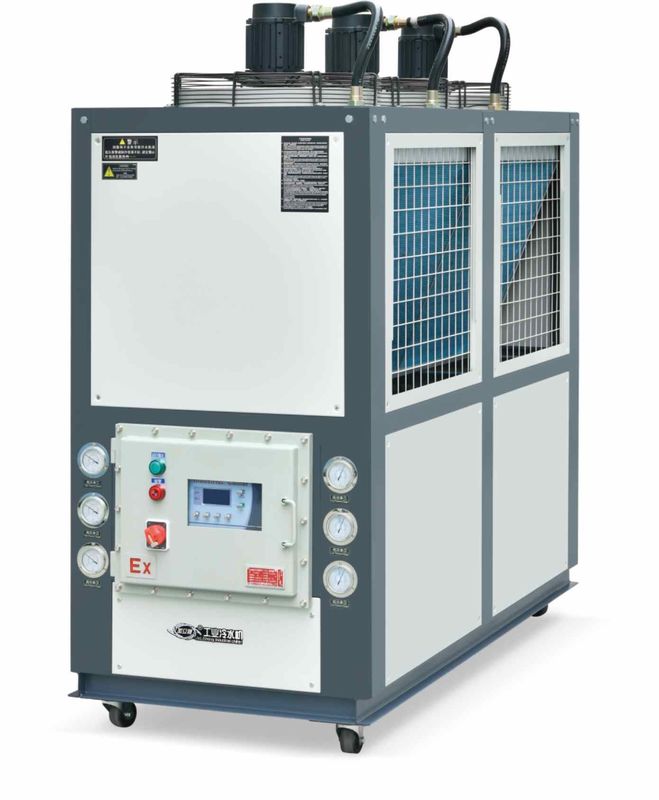

JLSF-15AD Machine de refroidissement à l' eau résistante aux explosions IP54 pour la médecine pétrolière
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-15AD |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 200 unités par mois |
|
Détail Infomation |
|||
| Nom: | Refroidisseur d'eau anti-déflagrant | Compresseur: | Faire défiler |
|---|---|---|---|
| Vaporisateur: | Shell et tube | condensateur: | À ailettes |
| Système de contrôle: | PLC | Contrôleur: | Microprocesseur |
| Protéger: | Pression haute-basse, surcharge, ordre de phase, antigel | Niveau sonore: | 60dB |
| Niveau de protection: | Pour la protection contre la corrosion | garantie: | 1 année |
| Mettre en évidence: | Chiller à eau anti-explosion médical,Chiller à eau à l'épreuve des explosions au pétrole,Appareil de refroidissement à eau IP54 |
||
Description de produit

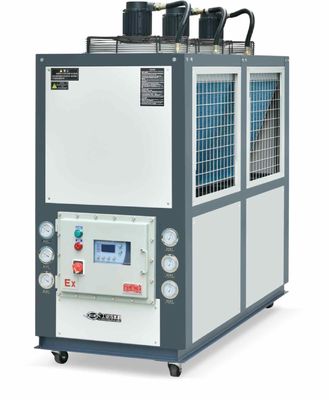

JLSF-15AD refroidi à l'air et à l'épreuve de l'explosion
Description du produit:
Le refroidisseur résistant à l'explosion refroidi à l'air est un refroidisseur résistant à l'explosion doté des caractéristiques de conception résistante à l'explosion, de refroidissement à l'air, de protection de l'environnement et d'économie d'énergie,performances de haute efficacité et installation pratiqueIl est adapté aux endroits nécessitant des mesures anti-explosion, tels que l'industrie chimique, le pétrole, le gaz naturel, la médecine et d'autres domaines.
Caractéristiques de production:
Les principales caractéristiques du refroidisseur à résistance à l'explosion refroidi à l'air sont les suivantes:
1. Conception à l'épreuve des explosions:Le refroidisseur résistant à l'explosion refroidi à l'air adopte une conception résistante à l'explosion, qui peut fonctionner en toute sécurité dans les endroits inflammables et explosifs pour assurer la sécurité de la production.
2. refroidissement par air:Le refroidisseur résistant à l'explosion refroidi à l'air adopte une méthode de refroidissement à l'air et ne nécessite pas de source d'eau, ce qui réduit la consommation d'eau et les rejets, et réduit également le coût du traitement de l'eau.
3- Protection de l'environnement et économie d'énergie:Le refroidisseur résistant à l'explosion refroidi à l'air utilise des réfrigérants respectueux de l'environnement et un système de réfrigération efficace,qui peut réduire l'impact sur l'environnement et la consommation d'énergie tout en assurant l'effet de refroidissement.
4. Des performances de haute efficacité:Le refroidisseur résistant à l'explosion refroidi à l'air adopte un compresseur et un système de réfrigération à haut rendement, qui peuvent réduire la consommation d'énergie et les coûts d'exploitation tout en assurant l'effet de refroidissement.
5Installation facile:Le refroidisseur anti-explosion refroidi à l'air est facile à installer, ne nécessite pas de source d'eau et convient aux endroits où la source d'eau ne peut pas être fournie.
Principe de fonctionnement:
Le refroidisseur anti-explosion refroidit à l'air réalise principalement la réfrigération par un système de réfrigération composé d'un compresseur, d'un
un condensateur, un évaporateur et un ventilateur.
1Le compresseur compresse le gaz réfrigérant à basse température et à basse pression en un gaz à haute température et à haute pression, qui est ensuite envoyé au condensateur.
2Le gaz réfrigérant dans le condensateur est refroidi et condensé en liquide à haute pression par échange de chaleur avec l'air extérieur.
3Le liquide à haute pression est décompressé à travers la vanne de dilatation, devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
4Le liquide réfrigérant dans l'évaporateur échange de la chaleur avec l'air extérieur, absorbant ainsi la chaleur de l'air.et évaporant le liquide réfrigérant en un gaz à basse température et basse pression.
5Le gaz à basse température et basse pression entre dans le compresseur pour démarrer un nouveau cycle de réfrigération.
Dans le même temps, le refroidisseur anti-explosion refroidi à l'air introduit également de l'air dans le condensateur et l'évaporateur par le ventilateur pour le refroidissement et l'échange de chaleur.aucune source d'eau n'est nécessaireLe refroidisseur anti-explosion refroidi à l'air adopte une conception à l'épreuve des explosions,qui peuvent fonctionner en toute sécurité dans des endroits inflammables et explosifs pour assurer la sécurité de la production.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtre | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau | 16 Ventileur |
Paramètres techniques:
| Modèle |
JLSF- 30 AD |
JLSF- 40 après JC |
JLSF- 50 après JC |
JLSF- 60 après JC |
JLSF- 70 après JC |
JLSF- 80 après JC |
JLSF- 90 après JC |
JLSF- 100 après JC |
JLSF- 110 après JC |
||
| Capacité de refroidissement | Le taux de charge est le suivant: | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Résultats de l'enquête | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | ||||||||||
| Puissance totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Courant courant | Une | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Eau réfrigérée | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN 125 |
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H est | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| le poids | Poids total de l'eau | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modèle | Le JLSF-120AD |
JLSF- 130 après JC |
JLSF-150AD, sous forme de feuille de papier | JLSF-160AD, sous forme de feuille de papier | JLSF-180AD, sous forme de feuille de papier | Le JLSF-200AD |
JLSF- 240 après JC |
JLSF-260AD, sous réserve de l'accord de l'OMC | Le JLSF-300AD | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Résultats de l'enquête | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | ||||||||||
| Puissance totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Courant courant | Une | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Eau réfrigérée | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H est | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| le poids | Poids total de l'eau | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industrie des applications:
Le refroidisseur anti-explosion refroidi à l'air est principalement adapté aux endroits nécessitant des mesures anti-explosion, tels que l'industrie chimique, le pétrole, le gaz naturel, la médecine et d'autres domaines.Le champ d'application spécifique est le suivant::
1Industrie chimique:Les substances chimiques inflammables et explosives sont souvent impliquées dans la production chimique, il est donc nécessaire d'utiliser des refroidisseurs résistants à l'explosion pour le refroidissement afin d'assurer la sécurité de la production.
2.Pétrole et gaz naturel:Dans le processus d'extraction du pétrole et du gaz naturel, des gaz inflammables et explosifs sont souvent impliqués, de sorte que des refroidisseurs résistants aux explosions sont nécessaires pour le refroidissement afin d'assurer la sécurité de la production.
3Médecine:Les produits chimiques inflammables et explosifs sont souvent utilisés dans la production pharmaceutique, de sorte que des refroidisseurs résistants aux explosions sont nécessaires pour assurer la sécurité de la production.
4Autres industries:Les refroidisseurs résistants aux explosions peuvent également être utilisés dans d'autres industries, telles que les mines, l'énergie, l'armée et d'autres domaines, pour refroidir les équipements contenant des substances inflammables et explosives,afin de garantir la sécurité de la production.
En bref, le refroidisseur à résistance à l'explosion refroidi à l'air est principalement adapté aux endroits nécessitant des mesures à résistance à l'explosion, tels que l'industrie chimique, le pétrole, le gaz naturel, la médecine et d'autres domaines.Les refroidisseurs résistants aux explosions refroidis à l'air peuvent fournir des solutions de refroidissement sûres et fiables pour ces industries, assurant la sécurité de la production et la stabilité des équipements.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Méthode de maintenance:
Le réfrigérateur à refroidissement à air résistant à l'explosion est un équipement de réfrigération important qui nécessite une maintenance régulière pour assurer son fonctionnement normal et prolonger sa durée de vie.Les points suivants doivent être pris en compte lors de l'entretien des refroidisseurs à l'air refroidis à l'épreuve de l'explosion:
1Nettoyage régulier:Il est nécessaire de nettoyer régulièrement le refroidisseur à étanchéité à l'explosion refroidi à l'air, y compris le condensateur, l'évaporateur et les autres composants,pour s'assurer que sa surface est propre et exempte de saleté ou de poussière, afin d'assurer l'effet de refroidissement.
2. Nettoyer régulièrement l'écran du filtre:Il est nécessaire de nettoyer régulièrement l'écran filtrant pour éviter que la poussière et la saleté ne l'obstruent et n'affectent l'effet de refroidissement.
3.Remplacer régulièrement le réfrigérant:Le réfrigérant doit être remplacé régulièrement pour assurer son effet de refroidissement.
4Inspection régulière des tuyaux:Il est nécessaire d'inspecter régulièrement les tuyaux pour s'assurer qu'ils ne sont ni fuites ni endommagés, afin d'éviter les fuites de réfrigérant et d'affecter l'effet de refroidissement et la sécurité.
5.Inspection régulière des composants électriques:Une inspection régulière des composants électriques est nécessaire pour assurer de bonnes connexions électriques et un fonctionnement normal des équipements électriques afin d'éviter les accidents de sécurité causés par des pannes électriques.
6- Vérifiez régulièrement le compresseur:Il est nécessaire de vérifier régulièrement le compresseur pour assurer son fonctionnement normal et éviter les accidents de sécurité causés par une défaillance du compresseur.
7.Vérifier régulièrement l'environnement de l'unité:Il est nécessaire de vérifier régulièrement l'environnement environnant l'unité pour s'assurer qu'il n'y a pas d'obstacles ou d'obstacles pour éviter de nuire au fonctionnement normal de l'unité.
En bref, l'entretien du refroidisseur à l'air refroidi à l'épreuve de l'explosion est très important: nettoyage régulier, remplacement du réfrigérant, inspection des conduites,composants électriques et compresseurs, etc. pour assurer son fonctionnement normal et sa sécurité.
