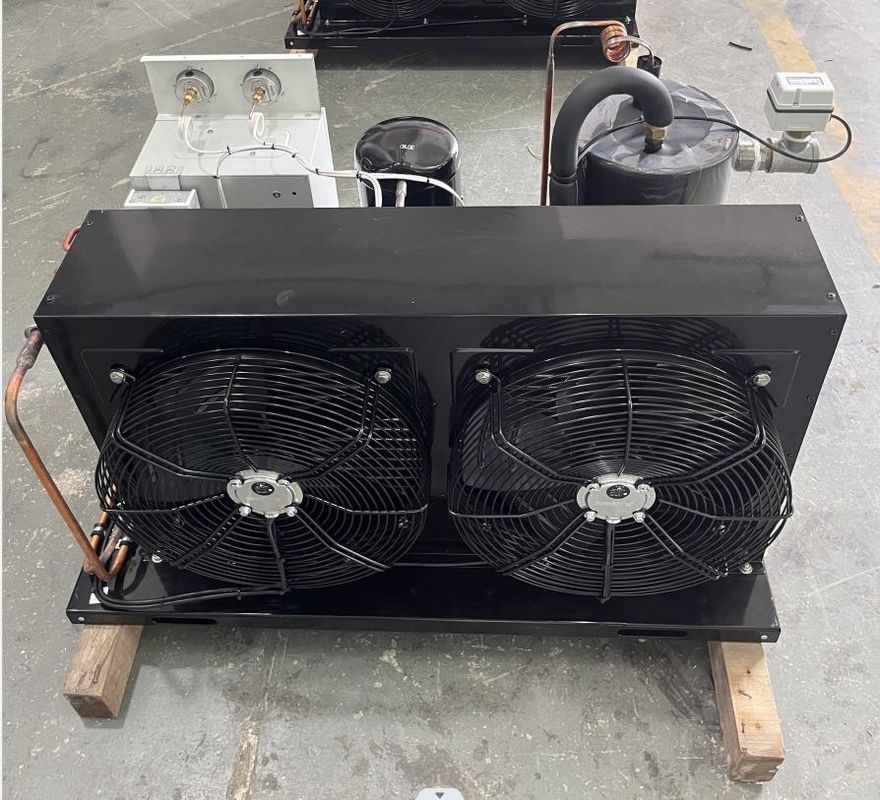

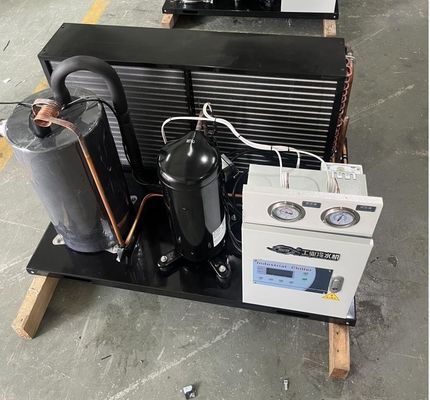

Machine de refroidissement à eau JLSF-5HP Air refroidi par pompe centrifuge
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-5HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 10 JOURS |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 600 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Application du projet: | Industriel/message publicitaire |
|---|---|---|---|
| Contrôleur: | Microprocessor/PLC | Type de compresseur: | Rouleau/semi-hermétique/hermétique |
| Vaporisateur: | Bobine de réservoir d'eau/échangeur de chaleur de Shell et de tube/plat | condensateur: | À ailettes |
| Fans de condensateur: | Axial/centrifugeur | Niveau sonore: | 60-65dB (A) |
| pompe: | Centrifugeur | Réfrigérant: | R22/R407C/R134A/R410A/R404A |
| Protéger: | Pression/surcharge/ordre de phase/antigel hauts-bas | garantie: | 12 mois |
| Mettre en évidence: | Machine de refroidissement à eau JLSF-5HP,Chiller à eau centrifugeuse,refroidisseur d'eau centrifuge à refroidissement par air |
||
Description de produit
JLSF-5HP refroidisseur d'eau refroidi à l'air Fabrication de semi-conducteurs, de circuits intégrés et d'appareils optoélectroniques
Description du produit:
La machine modulaire refroidie à l'air est un type d'équipement de réfrigération qui utilise le refroidissement à l'air pour obtenir la réfrigération.et un évaporateurIl peut faire circuler le réfrigérant entre l'évaporateur et le condensateur pour atteindre l'objectif de réfrigération.
Caractéristiques de production:
Comparativement aux équipements de réfrigération traditionnels refroidis à l'eau, les principaux avantages des unités modulaires refroidis à l'air sont les suivants:
1Pas besoin de source d'eau:La machine modulaire refroidie à l'air n'a pas besoin d'une source d'eau, ce qui permet d'éviter les problèmes d'échelle et de corrosion qui peuvent exister dans les équipements de réfrigération refroidis à l'eau,et peut également économiser les ressources en eau.
2. Large gamme d'applications:La machine modulaire refroidie à l'air peut fonctionner normalement dans des endroits à température ambiante élevée,tandis que l'équipement de réfrigération refroidi à l'eau ne peut fonctionner normalement que lorsque la température de la source d'eau est appropriée, de sorte que la machine modulaire refroidie à l'air a une gamme d'applications plus large.
3Faible coût de maintenance:Comme la machine modulaire refroidie à l'air ne nécessite pas d'eau, son coût d'entretien est relativement faible et aucun test et nettoyage réguliers de la qualité de l'eau ne sont nécessaires.
4Facile à installer:La machine modulaire refroidie à l'air n'a pas besoin d'être raccordée au conduit de la source d'eau, et l'installation et la mise en service sont plus simples que les équipements de réfrigération refroidis à l'eau.
5- Protection de l'environnement et économie d'énergie:la machine modulaire refroidie à l'air ne produira pas d'eaux usées, ce qui réduit la pollution de l'environnement.Il réduit également la consommation d'énergie car il n'a pas besoin d'équipements auxiliaires tels que des pompes à eau..
La machine modulaire refroidie à l'air a été largement utilisée dans certaines occasions nécessitant une réfrigération, telles que les équipements de réfrigération dans les industries électronique, alimentaire, médicale, chimique et autres.
Principe de fonctionnement:
Les principaux composants d'un refroidisseur à air comprennent un compresseur, un condenseur d'air, une vanne de dilatation et un évaporateur.
1Le compresseur absorbe le gaz réfrigérant à basse pression et à basse température et le comprime en gaz à haute pression et à haute température.
2Ce gaz réfrigérant à haute température et haute pression pénètre dans le condenseur d'air, échange de chaleur avec l'air ambiant et rejette la chaleur dans l'environnement.tandis que le réfrigérant se condense d'un état gazeux à un état liquide.
3Le liquide réfrigérant à haute pression passe par la vanne de dilatation, la pression chute soudainement et il se transforme en liquide réfrigérant à basse pression et basse température.
4Le liquide réfrigérant à basse température et basse pression pénètre dans l'évaporateur, absorbe la chaleur intérieure, s'évapore à l'état gazeux par lui-même,et la température intérieure diminue pour atteindre l'objectif de réfrigération.
5Le gaz réfrigérant est aspiré dans le compresseur pour compléter un cycle.
Les avantages des refroidisseurs à air comprennent la simplicité d'installation, l'absence de tours de refroidissement et de pompes à eau de refroidissement, ainsi que les faibles coûts d'entretien.son efficacité est inférieure à celle des refroidisseurs à eau, en particulier à des températures ambiantes élevées, et son efficacité sera encore réduite.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtre | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | Le JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | JLSF-15HP | Le JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Les machines modulaires refroidies à l'air sont largement utilisées dans de nombreuses industries, y compris, mais sans s'y limiter, les aspects suivants:
1Industrie électronique:Les machines modulaires refroidies à l'air peuvent être utilisées pour refroidir des équipements électroniques, tels que la fabrication de semi-conducteurs, la fabrication de circuits intégrés, la fabrication de dispositifs optoélectroniques, etc.
2Industrie alimentaire:La machine modulaire refroidie à l'air peut être utilisée pour la réfrigération dans la transformation alimentaire, telle que la production de boissons, la fabrication de glace, etc.
3Industrie pharmaceutique:La machine modulaire refroidie à l'air peut être utilisée pour la réfrigération dans le processus pharmaceutique, comme le stockage de médicaments, le séchage en congélation de préparations, etc.
4Industrie chimique:La machine modulaire refroidie à l'air peut être utilisée pour la réfrigération dans le processus de production chimique, tels que les produits chimiques fins, les fibres synthétiques, les produits pétrochimiques, etc.
5- l'industrie agricole:La machine modulaire refroidie à l'air peut être utilisée pour la réfrigération dans la production agricole, comme le stockage des produits agricoles, le transport réfrigéré, etc.
6- les industries aéronautiques et aérospatiales:Les machines modulaires refroidies à l'air peuvent être utilisées pour la réfrigération dans des domaines de haute technologie tels que l'aviation et l'aérospatiale, tels que les avions et les satellites.
En résumé, la machine modulaire refroidie à l'air a des applications dans de nombreuses industries qui peuvent fournir des équipements de réfrigération efficaces et fiables pour ces industries, améliorer l'efficacité de la production,qualité et réduire les coûts.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Pourquoi choisir une machine à modules refroidis par air?
Les raisons de choisir une machine à module refroidie à l'air sont les suivantes:
1. Large gamme d'applications:La machine modulaire refroidie à l'air peut fonctionner normalement dans des endroits à température ambiante élevée,tandis que l'équipement de réfrigération refroidi à l'eau ne peut fonctionner normalement que lorsque la température de la source d'eau est appropriée, de sorte que la machine modulaire refroidie à l'air a une gamme d'applications plus large.
2. Économiser les ressources en eau:La machine modulaire refroidie à l'air ne nécessite pas de sources d'eau, ce qui peut éviter des problèmes tels que l'échelle et la corrosion qui peuvent exister dans les équipements de réfrigération refroidis à l'eau,et peut également économiser les ressources en eau.
3Facile à installer:La machine modulaire refroidie à l'air n'a pas besoin d'être raccordée au conduit de la source d'eau, et l'installation et la mise en service sont plus simples que les équipements de réfrigération refroidis à l'eau.
4Faible coût de maintenance:Comme la machine modulaire refroidie à l'air ne nécessite pas d'eau, son coût d'entretien est relativement faible et aucun test et nettoyage réguliers de la qualité de l'eau ne sont nécessaires.
5- Protection de l'environnement et économie d'énergie:la machine modulaire refroidie à l'air ne produira pas d'eaux usées, ce qui réduit la pollution de l'environnement.Il réduit également la consommation d'énergie car il n'a pas besoin d'équipements auxiliaires tels que des pompes à eau..
6. Haute efficacité et économie d'énergie:La machine modulaire refroidie à l'air adopte une technologie de réfrigération à haut rendement, qui peut économiser de l'énergie et réduire les coûts d'exploitation tout en assurant l'effet de refroidissement.
7Stable et fiable:La machine modulaire refroidie à l'air adopte une technologie et une conception de réfrigération matures, a des performances stables et fiables,et peut fonctionner de manière stable pendant une longue période pour assurer le bon déroulement du processus de production.
En résumé, le choix d'une machine modulaire refroidie à l'air permet d'économiser des ressources en eau, de réduire les coûts et de protéger l'environnement.stabilité et fiabilité, il a donc été largement utilisé dans de nombreuses industries.
