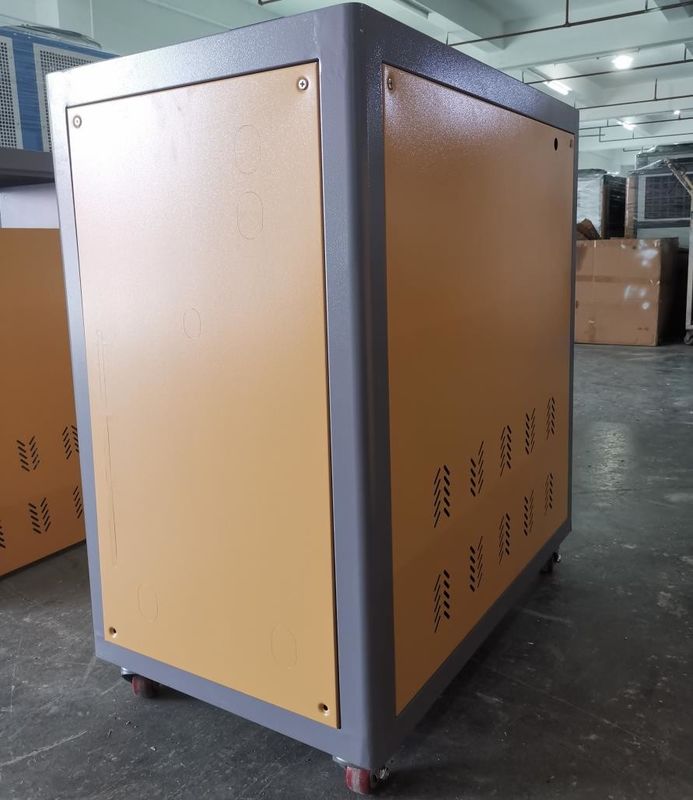

JLSS-5HP refroidisseur laser industriel à diode laser CO2 à fibre laser
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSS-5HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 7 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 500 unités par mois |
|
Détail Infomation |
|||
| Type de compresseur: | Résistance à la compression | Mode de commande: | Activation/arrêt/PID |
|---|---|---|---|
| Capacité de refroidissement: | 3-30kw | Méthode de refroidissement: | À refroidissement par air/à refroidissement par eau |
| Les dimensions: | Personnalisé | Niveau sonore: | ≤55dB (A) |
| alimentation électrique: | 220V/380V/50HZ/60HZ | Nom du produit: | Refroidisseur d'eau de laser |
| Fonction de protection: | La pression est supérieure ou égale à la pression de l'eau. | Pression de pompe: | 0Pour les appareils à combustion |
| Réfrigérant: | R22/R134a/R407c/R410a | Chaîne de contrôle de température: | 5℃-35℃ |
| Stabilité de température: | ±0.5℃ | garantie: | 1 année |
| Mettre en évidence: | Chiller au laser industriel JLSS-5HP,Chiller industriel au laser Laser à CO2,Laser industriel à diode de refroidisseur |
||
Description de produit
JLSS-5HP petit refroidisseur laser refroidi à l'eau Laser CO2, laser à l'état solide, laser à diode, laser à fibres
Description du produit:
Le petit refroidisseur laser refroidi à l'eau est un appareil utilisé pour refroidir les équipements laser. Il dissipe la chaleur générée par le laser par refroidissement à l'eau pour assurer le fonctionnement stable du laser.
En règle générale, un petit refroidisseur laser refroidi à l'eau est constitué des composants suivants:
1Unité de refroidissement à l'eau:y compris les pompes à eau, les échangeurs de chaleur, les ventilateurs de refroidissement et autres composants,utilisé pour conduire la chaleur générée par le laser dans l'eau et dissiper la chaleur dans l'air par l'échangeur de chaleur.
2réservoir d'eau:Un récipient utilisé pour stocker l'eau de refroidissement, généralement d'une certaine capacité et fonction de surveillance du niveau de l'eau de refroidissement.
3- tuyauterie d'eau de refroidissement:transporter l'eau de refroidissement du réservoir d'eau vers le composant de refroidissement du laser et décharger l'eau chaude du laser pour former un cycle de refroidissement fermé.
4Système de contrôle:utilisés pour surveiller et contrôler le fonctionnement des unités refroidies à l'eau, y compris les capteurs de température, les capteurs de niveau de l'eau, le contrôle du ventilateur, etc.
Les petits refroidisseurs laser refroidis à l'eau sont généralement de plus petite taille et conviennent aux applications où la puissance du laser est inférieure ou le volume est plus petit.Sa fonction principale est de maintenir la température du laser dans une plage de sécurité pour éviter les dommages à l'équipement ou la dégradation des performances causées par la surchauffe.
Il convient de noter que les différents modèles et marques de petits refroidisseurs laser refroidis à l'eau peuvent présenter des différences de performances et de spécifications,et la sélection spécifique doit être évaluée en fonction des besoins réels et des exigences en matière d'équipement laser.
Caractéristiques de production:
Les petits refroidisseurs laser présentent les caractéristiques suivantes:
1. Taille compacte:Comparés aux grands refroidisseurs laser, les petits refroidisseurs laser sont plus petits et occupent moins d'espace.
2. légers et portables:Les petits refroidisseurs laser sont généralement de conception légère et relativement légers, ce qui les rend faciles à transporter et à déplacer.
3. Effect de dissipation de chaleur élevé:Bien qu'il s'agisse d'un petit appareil, les petits refroidisseurs laser ont généralement des capacités de dissipation de chaleur efficaces,qui peut dissiper efficacement la chaleur générée par le laser et maintenir le fonctionnement stable du laser.
4- Efficacité énergétique élevée:Les petits refroidisseurs laser utilisent généralement une technologie de réfrigération avancée et une conception économe en énergie, ont un taux d'efficacité énergétique élevé et peuvent réduire la consommation d'énergie tout en maintenant les effets de refroidissement.
5- Facile à contrôler.Les petits refroidisseurs laser sont généralement équipés d'une interface de commande simple et facile à utiliser, facile à utiliser.Les utilisateurs peuvent facilement définir et régler les paramètres de refroidissement et surveiller l'état de fonctionnement de l'équipement.
6Faible bruit:Les petits refroidisseurs laser adoptent généralement une conception silencieuse pour réduire la production de bruit et réduire les interférences pour l'environnement de travail et les utilisateurs.
Il est important de noter que les différentes marques et modèles de petits refroidisseurs laser peuvent avoir des caractéristiques et des fonctions différentes.vous pouvez considérer de manière exhaustive divers facteurs basés sur les besoins réels et les exigences des équipements laser, et choisir un modèle et une marque appropriés.
Principe de fonctionnement:
Le principe de fonctionnement du réfrigérateur refroidi à l'eau consiste à compresser le gaz réfrigérant à basse température et à basse pression en un gaz à haute température et à haute pression à travers le compresseur,puis irradier le gaz à haute température et haute pression à travers le condenseur pour le condenser en un liquide à haute pressionIl se dilate en liquide à basse pression et s'écoule dans l'évaporateur pour compléter le cycle de réfrigération.
Dans le réfrigérateur refroidi à l'eau, l'eau est utilisée comme milieu de refroidissement et est reliée à l'équipement de refroidissement par le conduit d'eau,et le gaz réfrigérant après dissipation de chaleur absorbe la chaleur et la transforme en gaz à basse température et basse pression, réalisant ainsi la réfrigération.
|
1 Compresseur |
5 Évaporateur |
9 Capteur de température |
13 Valve de dérivation |
|
2 Condensateur |
6 Valve à bille |
10 réservoir d'eau |
14 Régulateur basse tension |
|
3 Sécheuse à filtres |
7 Commutateur antifreeze |
11 Manomètre de pression de la pompe à eau |
15 Régulateur haute tension |
|
4 Vanne de dilatation |
8 Commutateur flottant |
12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | JLSS-5HP | Le modèle JLSS-10HP | Le JLSS-15HP | Le modèle JLSS-20HP | Le JLSS-25HP | Le modèle JLSS-30HP | Le modèle JLSS-40HP | JLSS-50HP est une marque de véhicule à moteur | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| Pompes de circulation | Le pouvoir | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| La tête | - Je vous en prie | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| Évaporateur | Débit | M3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| capacité en eau | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| Diamètre | pouces | 1 pouce | 1.5 " | 2 " | 2.5 " | 2.5 " | 3 pouces | 3 pouces | 3 pouces | |
| Compresseur | Le type | M3/h | Type de coque et de tube en cuivre efficace | |||||||
| Débit | M3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| Diamètre | pouces | 1 pouce | 1.5 " | 2 " | 2.5 " | 2.5 " | 3 pouces | 3 pouces | 3 pouces | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H est | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| Poids unitaire | Poids de la pâte | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
Industrie des applications:
Beaucoup d'équipements laser nécessitent l'utilisation d'un refroidisseur pour maintenir la stabilité de leur température de fonctionnement.
1. Laser au CO2:Le laser CO2 génère beaucoup de chaleur pendant le fonctionnement et doit être dissipé par un système de refroidissement.Les refroidisseurs sont souvent utilisés pour fournir de l'eau de refroidissement pour les lasers CO2 afin de maintenir la température du tube laser et d'autres composants critiques stables.
2Un laser solide.Les lasers solides, tels que les lasers Nd:YAG et Ti:saphir, nécessitent également un système de refroidissement pour contrôler leur température de fonctionnement.Les refroidisseurs peuvent être utilisés pour refroidir les cristaux laser solides ou les supports laser afin de maintenir la stabilité et les performances de la sortie laser.
3Les lasers à diodes:Les lasers à diodes sont un type commun de laser qui nécessitent généralement un refroidissement pour maintenir leur température de fonctionnement.Les refroidisseurs peuvent être utilisés pour refroidir les ensembles de diodes laser des lasers à diodes afin d'éviter la surchauffe et la dégradation des performances.
4Un laser à fibres:Le laser à fibre produit également une certaine quantité de chaleur lorsqu'il fonctionne et doit être refroidi pour maintenir une température de fonctionnement stable.Certains lasers à fibre utilisent un refroidisseur comme système de refroidissement pour contrôler la température en refroidissant la fibre et d'autres composants du laser..
Ce ne sont là que quelques-uns des types courants d'équipements laser qui nécessitent des refroidisseurs pour le refroidissement.Donc, lors de l'achat et de l'utilisation d'un équipement laser, il est préférable de consulter le manuel d'utilisation et les recommandations du fabricant pour déterminer si un refroidisseur est nécessaire et comment configurer et utiliser correctement le système de refroidissement.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Pouvez-vous me dire comment configurer et utiliser correctement le système de refroidissement?
Lors de la configuration et de l'utilisation d'un système de refroidissement, voici quelques lignes directrices générales:
1Comprendre les besoins de refroidissement de votre équipement laser:Tout d'abord, lisez attentivement le manuel d'utilisation de l'équipement laser et les directives du fabricant pour comprendre les exigences et les recommandations en matière de refroidissement.Différents équipements laser peuvent avoir des exigences de température et de débit différentes, qui doivent être configurés selon les spécifications et les exigences de l'équipement.
2Choisissez un refroidisseur approprié:Choisissez un refroidisseur adapté aux équipements laser dont la capacité de refroidissement doit pouvoir répondre à la production de chaleur des équipements laser.Sélectionnez la puissance et la capacité de refroidissement du refroidisseur en fonction de la puissanceAssurez-vous que le refroidisseur peut fournir une plage de contrôle de débit et de température adéquate.
3Installez le système de refroidissement:Installez correctement le système de refroidissement conformément aux prescriptions de l'équipement laser et du refroidisseur.Assurez-vous que l'entrée et la sortie de l'eau de refroidissement correspondent à l'interface de refroidissement de l'équipement laserAssurez-vous que la connexion entre le refroidisseur et l'équipement laser est ferme et fiable, et évitez les fuites d'eau.
4. Contrôle de la température et du débit de l'eau de refroidissement:Contrôler la température et le débit de l'eau de refroidissement selon les prescriptions de l'équipement laser.Les refroidisseurs sont généralement équipés d'un système de régulation de la température qui peut régler la plage de température de l'eau de refroidissement. Assurez-vous que la température de l'eau de refroidissement est dans la plage réglée pour maintenir une température de fonctionnement stable de l'équipement laser.s'assurer que le débit d'eau de refroidissement est suffisant pour refroidir efficacement le laser et les autres composants critiques.
5Maintenance et nettoyage réguliers:Inspecter et entretenir régulièrement le système de refroidissement pour assurer son fonctionnement normal et une dissipation de chaleur efficace.Nettoyer la poussière et la saleté des surfaces des refroidisseurs et des échangeurs de chaleur pour maintenir l'efficacité du refroidissementVérifiez les conduites et les connexions pour les fuites et réparer rapidement.
6Surveillance et enregistrement:Surveiller régulièrement l'état de fonctionnement du système de refroidissement, y compris la température, le débit, la pression et d'autres paramètres de l'eau de refroidissement.Enregistrer le fonctionnement du système de refroidissement afin d'identifier et de résoudre rapidement les problèmes potentiels.
Il s'agit de lignes directrices générales pour la configuration et l'utilisation d'un système de refroidissement.et de l'environnement d'application réelPar conséquent,il est recommandé de se référer à la documentation pertinente pour l'équipement laser et le refroidisseur et de suivre les recommandations et les directives du fabricant lors de la configuration et de l'utilisation du système de refroidissement..
