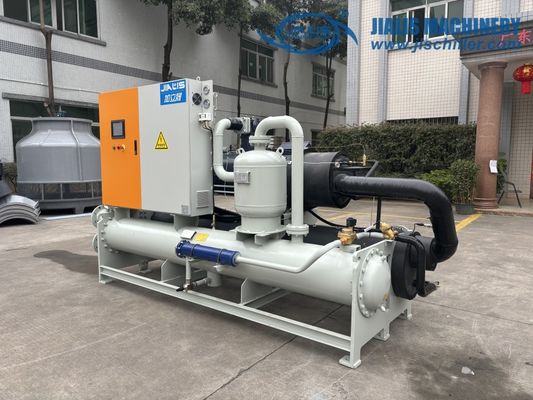

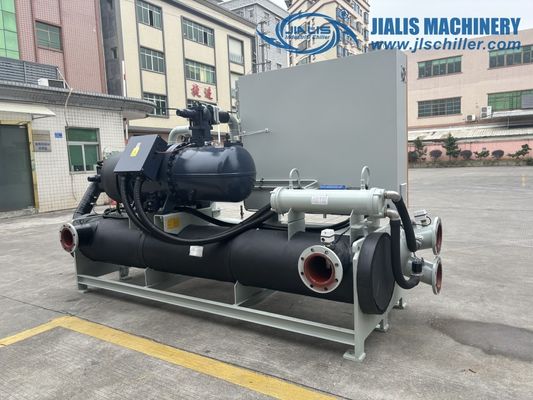

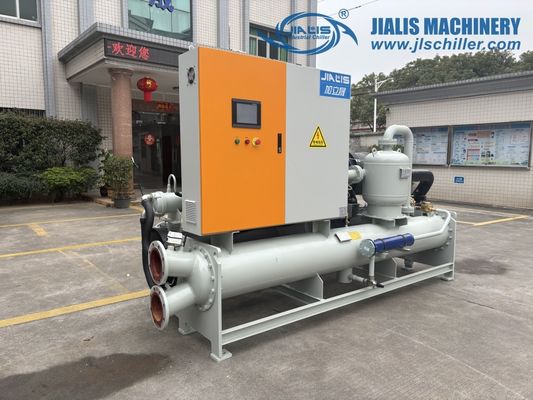

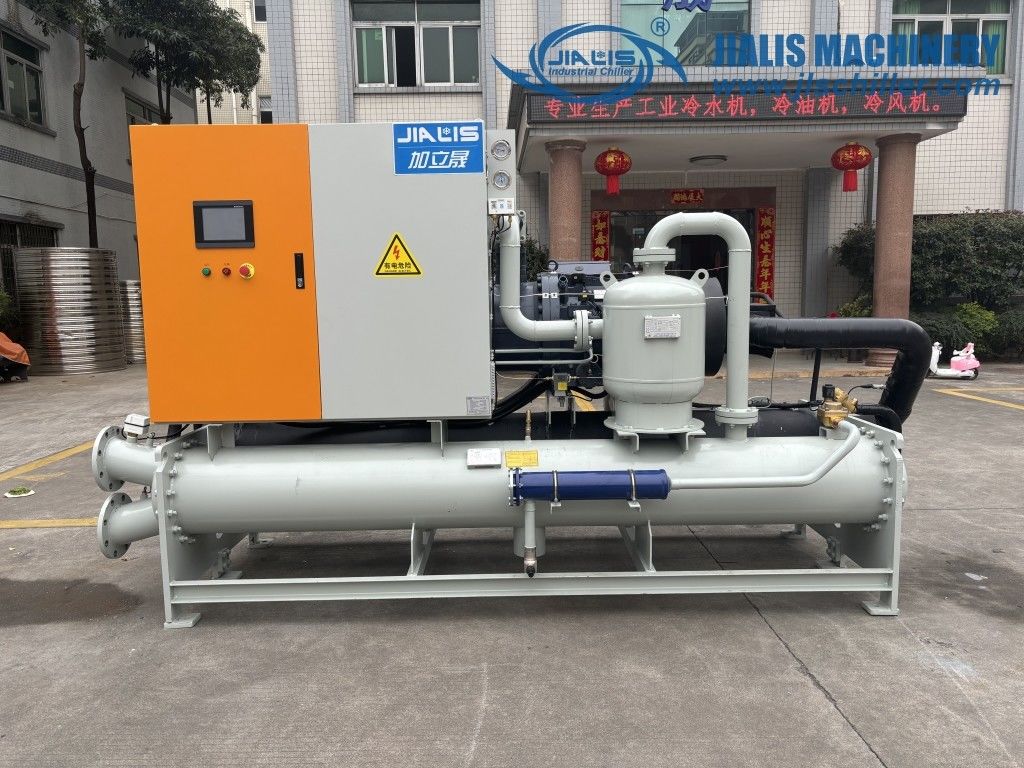

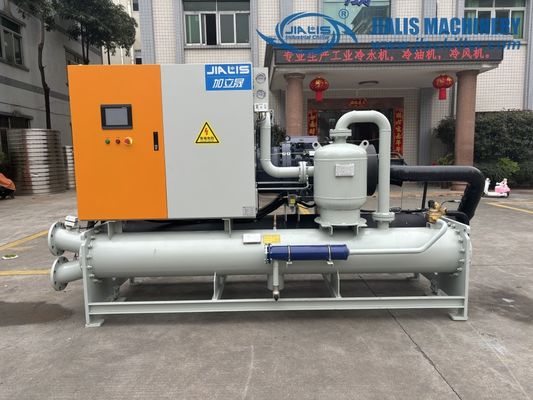

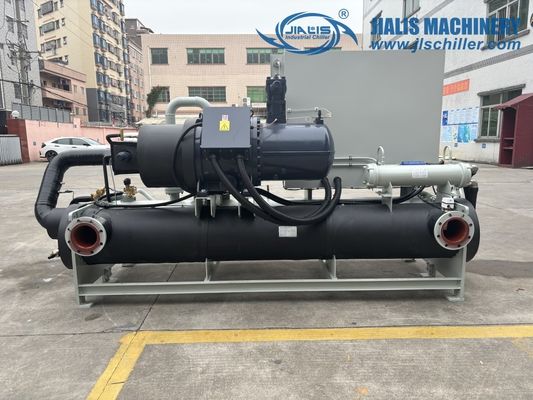

JLSW-170D refroidisseur à basse température, refroidisseur d' eau à glycol à vis
Détails sur le produit:
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSW-170D |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Réfrigérateur de basse température d'éthylène-glycol | La température de refroidissement: | -45°C à 35°C |
|---|---|---|---|
| Type de compresseur: | Compresseur à vis/Hanbell | Marque du compresseur: | Hanbell et Bitzer |
| Capacité de refroidissement: | 50 à 1000 kW | système de contrôle: | PLC |
| Contrôleur: | Contrôle par microprocesseur | Évaporateur: | Shell et tube |
| Condensateur: | Shell et tube | Niveau de bruit: | ≤65dB (A) |
| Protéger: | Surcharge du compresseur, haute/basse pression, débit d'eau, séquence de phases, antigel | Réfrigérant: | R22/R407C/R404AA/R410A |
| Voltage: | Pour les appareils à haute fréquence, la fréquence d'alimentation doit être supérieure à: | Garantie: | 1 année |
| Mettre en évidence: | Réfrigérateur à basse température à l'eau de glycol,Réfrigérateur à vis de basse température,Refroidisseur à basse température avec condensateur à tubes |
||
Description de produit
Description du produit:
Le refroidisseur à vis à basse température est un équipement de réfrigération spécialement conçu pour fournir un refroidissement à basse température.Il utilise un compresseur à vis comme composant principal pour obtenir la réfrigération en comprimant et en élargissant le réfrigérant. Voici une description du refroidisseur à vis à basse température:
1Compresseur à vis:Le refroidisseur à vis à basse température utilise un compresseur à vis comme unité de réfrigération principale.qui compresse le gaz réfrigérant et augmente sa température et sa pression.
2. réfrigérant à basse température:Les refroidisseurs à vis à basse température utilisent généralement des réfrigérants à basse température, tels que le R404A, le R507A, etc.Ces réfrigérants ont des points d'ébullition et des températures d'évaporation basses qui fournissent la réfrigération à basse température souhaitée.
3Système de tuyauterie:Le refroidisseur à vis à basse température comprend un système de tuyauterie pour la circulation du réfrigérant, qui sert à transférer le réfrigérant du compresseur vers la partie de refroidissement et la vanne de dilatation,et compléter le processus de retour.
4. Composants de refroidissement:Les composants de refroidissement du refroidisseur à vis à basse température comprennent des condensateurs et des évaporateurs.Le condenseur est utilisé pour refroidir le gaz réfrigérant à haute température et haute pression déchargé du compresseur et le convertir en liquide à haute pression, tandis que l'évaporateur est utilisé pour évaporer le liquide réfrigérant pour absorber la chaleur de l'environnement environnant, obtenant ainsi l'effet de refroidissement.
5. régulation de la température:Le refroidisseur à vis à basse température est équipé d'un système de régulation de la température, qui peut régler avec précision la température de l'eau de refroidissement en fonction des besoins.En surveillant et en ajustant la pression et le débit du réfrigérant, un effet de refroidissement stable à basse température peut être obtenu.
Les refroidisseurs à vis à basse température sont largement utilisés dans la production industrielle et les applications de laboratoire nécessitant des températures plus basses, telles que le stockage surgelé, la fabrication chimique, la transformation alimentaire,recherche et développement pharmaceutique, etc. Ils assurent un refroidissement cryogénique fiable pour les exigences de contrôle de la température et de stabilité spécifiques à l'application.
Caractéristiques de production:
Le refroidisseur à vis à basse température présente les caractéristiques suivantes:
1Capacité de refroidissement à basse température:Les refroidisseurs à vis à basse température sont spécialement conçus pour fournir un refroidissement à basse température, capables de répondre aux exigences de température de refroidissement inférieure, généralement comprise entre -40°C et -80°C.
2. Haute efficacité et économie d'énergie:En tant que composant de base, le compresseur à vis a un rendement de réfrigération et un rapport de consommation d'énergie efficaces.Il peut fournir une grande capacité de refroidissement tout en ayant une faible consommation d'énergie pour atteindre une utilisation efficace de l'énergie.
3Stabilité et fiabilité:Le refroidisseur à vis à basse température adopte un système de contrôle avancé et une technologie de réfrigération stable, qui peut fournir un effet de refroidissement stable à basse température et une bonne fiabilité opérationnelle.
4Excellente performance de régulation de la température:Équipé d'un système de contrôle de température sophistiqué,il peut obtenir un contrôle précis et la stabilité de la température de l'eau de refroidissement et répondre aux exigences d'applications spécifiques pour la précision et la stabilité de la température.
5. Fonctions de protection multiples:Les refroidisseurs à vis à basse température sont généralement équipés de fonctions de protection multiples, telles que la protection contre le surcourant, la protection contre le surchauffement, la protection contre les basses températures, etc.pour assurer le fonctionnement sûr et la longue durée de vie de l'équipement.
6Durable et facile à entretenir:En utilisant des matériaux de haute qualité et des procédés de fabrication, le refroidisseur à vis à basse température a une grande durabilité et une résistance à la corrosion.l'équipement a une structure raisonnable et est facile à entretenir et à entretenir;.
7- Une large gamme d'applications:les refroidisseurs à vis à basse température conviennent à de nombreux domaines industriels, tels que la chimie, la pharmacie, la transformation alimentaire, l'électronique, le stockage surgelé, etc.,pour répondre aux besoins des différentes industries en matière de refroidissement à basse température.
En résumé, le refroidisseur à vis à basse température présente les caractéristiques de capacité de refroidissement à basse température, d'efficacité élevée et d'économie d'énergie, de stabilité et de fiabilité,et haute précision de contrôle de températureIl convient aux applications industrielles nécessitant un refroidissement à basse température et est largement utilisé dans de nombreuses industries.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi à l'eau comprend principalement quatre processus de compression, de condensation, d'expansion et d'évaporation.
1.Processus de compression:Sous l'action du compresseur à vis, le réfrigérant est comprimé en un gaz à haute température et haute pression, tout en absorbant la chaleur environnante.
2- procédé de condensation:Le réfrigérant à haute température et haute pression pénètre dans le condenseur, et par contact avec l'eau froide ou l'air environnant, il émet de la chaleur et refroidit en un liquide à haute pression.
3- Processus d'expansion:Le réfrigérant liquide à haute pression entre dans l'évaporateur par la vanne d'accélération, la pression chute soudainement,et le réfrigérant liquide se dilate en réfrigérant à basse pression tout en absorbant la chaleur environnante.
4.Processus d'évaporation:Le réfrigérant à basse pression pénètre dans l'évaporateur, absorbe la chaleur environnante par contact avec l'eau ou l'air, se transforme en réfrigérant à basse température et à basse pression,et retourne au processus de compression.
Grâce à un tel processus de cycle, le refroidisseur à vis refroidi à l'eau peut fournir de l'eau froide à la zone qui doit être refroidie pour obtenir les effets de refroidissement, de déshumidification et de maintien de l'air frais.En même temps, le refroidisseur à vis refroidi à l'eau émet également une certaine quantité de chaleur,qui doit être dissipé par des tours de refroidissement ou d'autres équipements de dissipation de chaleur pour assurer le fonctionnement normal du système.
Paramètres techniques:
| Modèle | JLSW-30D | Le modèle JLSW-40D | JLSW-50D | Le modèle JLSW-60D | Le modèle JLSW-80D | JLSW-100D | Le système de détection de l'urine | Le système de détection de l'urine | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| Résultats | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | |||||||||
| Compresseur | Le type | Écrou semi-hermétique | ||||||||
| Le pouvoir | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| courant électrique | Une | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Réfrigérant | Le type | R22/R407c | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Évaporateur | coquille et tube | |||||||||
| Débit | M3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Diamètre | pouces | G2,5 " | G3 " | G3 " | G3 " | G3 " | G4 " | G4 " | G4 " | |
| Compresseur | Le type | coquille et tube | ||||||||
| Débit | M3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Diamètre | pouces | G2,5 " | G3 " | G3 " | G3 " | G3 " | G4 " | G4 " | G4 " | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H est | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Poids unitaire | Poids de la pâte | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Modèle | Le code de conduite est le code de conduite de l'appareil. | JLSW-200D | Les produits de base sont les suivants: | Le code de l'équipage est le code de l'équipage | Le code de conduite est le JLSW-280D | Le modèle JLSW-310 | Le type de véhicule: | JLSW-400D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| Résultats | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | |||||||||
| Compresseur | Le type | Écrou semi-hermétique | ||||||||
| Le pouvoir | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| courant électrique | Une | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Réfrigérant | Le type | R22/R407c | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Évaporateur | coquille et tube | |||||||||
| Débit | M3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Diamètre | pouces | G5 " | G5 " | G6 " | G6 " | Le G8 | Le G8 | Le G8 | Le G8 | |
| Compresseur | Le type | coquille et tube | ||||||||
| Débit | M3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Diamètre | pouces | G5 " | G5 " | G6 " | G6 " | Le G8 | Le G8 | Le G8 | Le G8 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H est | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Poids unitaire | Poids de la pâte | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Industrie des applications:
Les refroidisseurs cryogéniques sont principalement utilisés dans des applications nécessitant une réfrigération ou un refroidissement à basse température.
1- Industrie de la réfrigération et de la congélation:Les refroidisseurs à basse température sont largement utilisés dans l'industrie alimentaire pour les aliments surgelés, les aliments réfrigérés, le stockage au froid et les véhicules réfrigérés.
2Industrie pharmaceutique et biotechnologique:Dans les domaines pharmaceutiques, de la biotechnologie et de la fabrication d'équipements médicaux, les refroidisseurs à basse température sont utilisés pour refroidir et conserver des médicaments, des échantillons biologiques, des vaccins, des produits sanguins,et équipements de laboratoire.
3Industrie de laboratoire et de recherche scientifique:Les laboratoires, les établissements de recherche et les installations de recherche scientifique ont généralement besoin d'environnements à basse température pour mener des expériences, des essais et des recherches scientifiques.Un refroidisseur cryogénique fournit l'effet de refroidissement requis.
4- industries chimiques et manufacturières:Dans les usines chimiques, les usines de fabrication et les équipements de traitement, les refroidisseurs cryogéniques sont utilisés pour contrôler et maintenir les processus cryogéniques afin d'améliorer l'efficacité de la production et la qualité des produits.
5Industrie des semi-conducteurs et électronique:Dans des domaines tels que la fabrication de semi-conducteurs, la production de composants électroniques et les tests d'équipements électroniques,des environnements à basse température sont nécessaires pour contrôler et maintenir les performances et la stabilité des équipements;.
6Industrie du refroidissement et de la solidification:Les refroidisseurs à basse température sont largement utilisés dans les processus de refroidissement et de solidification, tels que le moulage par injection de plastique, le traitement du caoutchouc, la fabrication de verre et le traitement des métaux.
Il s'agit là de quelques industries d'application courantes des refroidisseurs cryogéniques.couvrant de nombreuses industries et scénarios d'application différentsLes besoins et les exigences spécifiques de l'application détermineront la conception et la configuration du refroidisseur cryogénique.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Comment organiser raisonnablement la charge de travail des refroidisseurs à basse température afin d'optimiser la consommation d'énergie?
Pour organiser raisonnablement la charge de travail des refroidisseurs à basse température afin d'optimiser la consommation d'énergie, les aspects suivants peuvent être pris en considération:
1. équilibrage de charge: répartir et équilibrer raisonnablement la charge de travail du refroidisseur à basse température en fonction des besoins réels et de la conception du système.ou empêcher certains équipements d'être trop inactifs et de gaspiller de l'énergieSelon les besoins, plusieurs refroidisseurs à basse température peuvent être utilisés pour fonctionner en combinaison et le nombre d'unités activées peut être sélectionné en fonction de la charge pour atteindre l'équilibre de charge.
2. Stratégie de contrôle d'économie d'énergie: Utiliser des systèmes de commande intelligents et des stratégies de commande optimisées pour ajuster le fonctionnement des refroidisseurs à basse température.et le suivi de la charge peut être utilisé pour s'assurer que le refroidisseur fonctionne au besoin et dort ou réduit la puissance lorsque la charge est faible ou que le refroidissement n'est pas temporairement nécessaireCela évite une consommation d'énergie inutile.
3Maintenance et optimisation du système:Maintenance et inspection régulières des refroidisseurs à basse température pour assurer le fonctionnement normal et l'efficacité de l'équipement.Nettoyer le condensateur et l'évaporateur pour maintenir une efficacité efficace de l'échange de chaleurVérifiez et réparez les fuites pour assurer l'intégrité du cycle du réfrigérant afin de réduire le gaspillage d'énergie.
4Récupération et utilisation de la chaleur:Il convient d'envisager l'introduction d'une technologie de récupération de chaleur dans le système de refroidissement à basse température.eau chaude ou autres applications nécessitant de l'énergie thermique, améliorer l'efficacité énergétique.
5Optimiser l'efficacité énergétique globale:Outre le refroidisseur à basse température lui-même, l'efficacité énergétique de l'ensemble du système de refroidissement peut également être examinée de manière globale.optimiser le système de circulation de l'eau de refroidissement, réduire la consommation d'énergie des pompes à eau de refroidissement, éviter un excès d'approvisionnement en eau de refroidissement, etc., afin d'améliorer l'efficacité énergétique globale du système.
En tenant compte des facteurs ci-dessus et en se fondant sur les exigences spécifiques de l'application et les caractéristiques du système,une stratégie de planification de la charge de travail appropriée peut être élaborée pour optimiser la consommation d'énergie des refroidisseurs cryogéniquesDans les applications pratiques, la surveillance et l'ajustement continus sont effectués en fonction des conditions de charge de travail en temps réel et des données de consommation d'énergie pour atteindre une efficacité optimale de l'utilisation de l'énergie.
