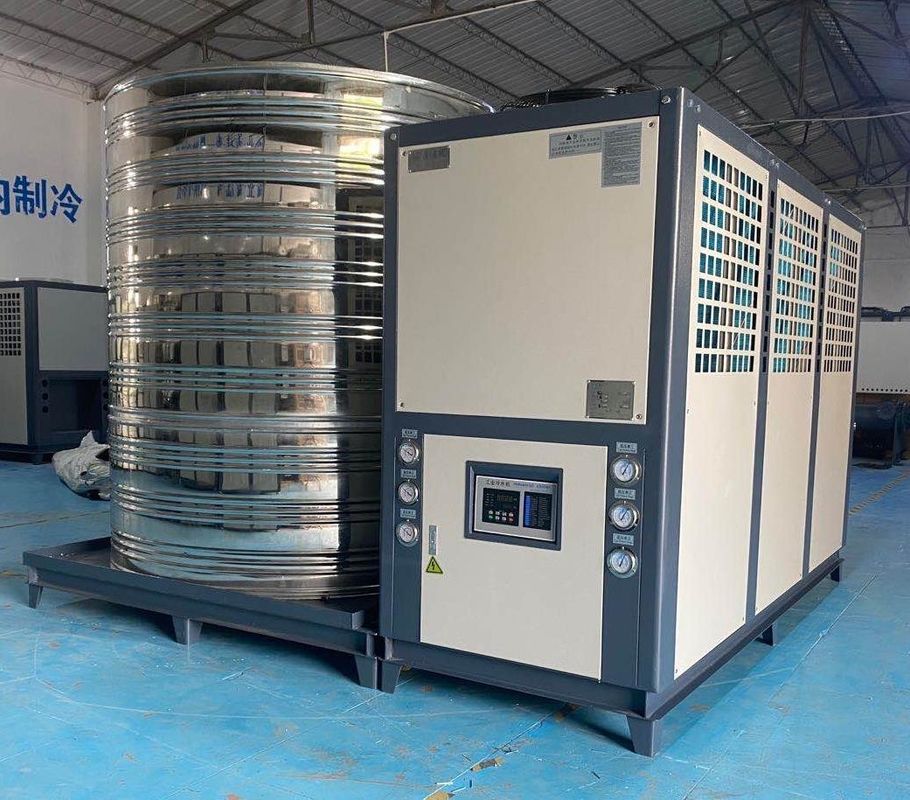

JLSF-30HP Machine de refroidissement par refroidissement à l'air pour l'industrie du papier en fibres chimiques
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-30HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 7 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 300 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Système de contrôle: | PLC/micro-ordinateur |
|---|---|---|---|
| température de l'eau de débouché: | 5-50℃ | Type de compresseur: | Rouleau/semi-hermétique/hermétique |
| Vaporisateur: | Bobine de réservoir d'eau/échangeur de chaleur de Shell et de tube/plat | condensateur: | Tube à ailettes |
| Fans de condensateur: | Axial/centrifugeur | Niveau sonore: | ≤75dB (A) |
| Voltage: | 220V/380V/415V/440V/480V | Fréquence: | 50Hz/60Hz |
| Réfrigérant: | R22/R407C/R134A/R410A/R404A | système de protection: | Pression, écoulement d'eau, surcharge, etc. hauts-bas. |
| pompe: | Centrifuge/verticale | garantie: | 12 mois |
| Mettre en évidence: | Machine de refroidissement à refroidisseur JLSF-30HP,l'air a refroidi la machine plus froide de refroidissement,Chiller refroidi à l'air pour l'industrie du papier |
||
Description de produit
JLSF-30HP refroidisseur d'eau refroidi à l'air Textile, cuir, fibres chimiques, industrie du papier
Description du produit:

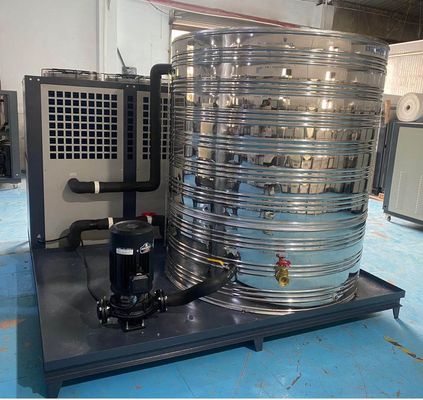

Le refroidisseur intégré refroidi à l'air est un dispositif de refroidissement qui intègre un refroidisseur, un réservoir d'eau isolé et une pompe de circulation externe.et la chaleur est rejetée du système de refroidissement par un ventilateur sans source d'eau de refroidissement supplémentaireLa conception intégrée du refroidisseur intégré refroidi par air facilite l'installation pour les utilisateurs.
Caractéristiques du produit:
Voici quelques caractéristiques et scénarios d'application des refroidisseurs intégrés refroidis à l'air:
1Installation simplifiée:Le refroidisseur intégré refroidi à l'air intègre une tour de refroidissement et un refroidisseur, et l'installation est relativement simple sans systèmes de tuyauterie et d'eau de refroidissement encombrants.
2- Économie de place:Comparativement aux systèmes de refroidissement traditionnels, les refroidisseurs intégrés refroidis à l'air prennent moins de place et conviennent à des endroits peu spacieux.
3Ventilateur intégré:Le refroidisseur intégré refroidi à l'air est équipé d'un ventilateur intégré et la chaleur est évacuée par le fonctionnement du ventilateur, sans pompes d'eau de refroidissement et tours de refroidissement supplémentaires.
4Opération indépendante:Le refroidisseur intégré refroidi à l'air peut fonctionner de manière indépendante sans dépendre d'une source d'eau de refroidissement externe et convient à certains environnements où l'eau de refroidissement ne peut pas être fournie.
Principe de fonctionnement:
Les principaux composants d'un refroidisseur à air comprennent un compresseur, un condenseur d'air, une vanne de dilatation et un évaporateur.
1Le compresseur absorbe le gaz réfrigérant à basse pression et à basse température et le comprime en gaz à haute pression et à haute température.
2Ce gaz réfrigérant à haute température et haute pression pénètre dans le condenseur d'air, échange de chaleur avec l'air ambiant et rejette la chaleur dans l'environnement.tandis que le réfrigérant se condense d'un état gazeux à un état liquide.
3Le liquide réfrigérant à haute pression passe par la vanne de dilatation, la pression chute soudainement et il se transforme en liquide réfrigérant à basse pression et basse température.
4Le liquide réfrigérant à basse température et basse pression pénètre dans l'évaporateur, absorbe la chaleur intérieure, s'évapore à l'état gazeux par lui-même,et la température intérieure diminue pour atteindre l'objectif de réfrigération.
5Le gaz réfrigérant est aspiré dans le compresseur pour compléter un cycle.
Les avantages des refroidisseurs à air comprennent la simplicité d'installation, l'absence de tours de refroidissement et de pompes à eau de refroidissement, ainsi que les faibles coûts d'entretien.son efficacité est inférieure à celle des refroidisseurs à eau, en particulier à des températures ambiantes élevées, et son efficacité sera encore réduite.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtre | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | Le JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | JLSF-15HP | Le JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
1La production industrielle:Le refroidisseur intégré refroidi à l'air convient aux besoins de refroidissement dans la production industrielle, tels que le refroidissement des équipements dans l'usinage, le moulage par injection, la découpe laser et d'autres processus.
2- bâtiments commerciaux:Les refroidisseurs intégrés refroidis à l'air peuvent être utilisés dans le système de climatisation des bâtiments commerciaux, tels que les immeubles de bureaux, les centres commerciaux, les hôtels et autres lieux de refroidissement par climatisation.
3Centre de données:En raison des exigences élevées de refroidissement du centre de données, le refroidisseur intégré refroidi à l'air peut fournir un effet de refroidissement stable et maintenir le fonctionnement normal du centre de données.
4Les établissements médicaux:L'équipement et les machines des établissements médicaux doivent également être refroidis, et le refroidisseur intégré refroidi par air peut répondre aux besoins de refroidissement des établissements médicaux, tels que les salles d'opération des hôpitaux,les laboratoires, etc.
Dans l'ensemble, le refroidisseur intégré refroidi à l'air présente les avantages d'une installation facile, d'un gain d'espace et d'un fonctionnement indépendant, et est largement utilisé dans les industries,les domaines commercial et médical pour répondre aux besoins de refroidissement de différents endroits.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Avantages du refroidisseur intégré à air?
Les refroidisseurs tout-en-un refroidis à l'air ont plusieurs avantages qui en font une solution de refroidissement populaire pour de nombreuses applications.
1- Économie de place:Le refroidisseur intégré refroidi à l'air intègre la tour de refroidissement et le refroidisseur ensemble, occupant moins d'espace.il n'est pas nécessaire de mettre en place des tours de refroidissement et des piscines de refroidissement indépendamment, ce qui permet d'économiser un espace précieux et est particulièrement adapté aux endroits à espace limité.
2Installation et maintenance simplifiées:Comme le refroidisseur intégré refroidi à l'air intègre plusieurs composants, le processus d'installation est relativement simple.Il n'y a pas besoin de connexions de tuyaux encombrantes et de systèmes d'eau de refroidissement supplémentairesEn même temps, comme aucune source d'eau et aucun équipement de traitement de l'eau ne sont nécessaires, les coûts d'entretien et de maintenance sont réduits.
3Opération indépendante:Le refroidisseur intégré refroidi à l'air peut fonctionner de manière indépendante sans dépendre de sources d'eau de refroidissement externes et convient aux environnements où l'eau de refroidissement ne peut être fournie.Cela le rend avantageux dans certains endroits, tels que les zones reculées, les chantiers temporaires ou les équipements nécessitant un refroidissement temporaire.
4. Effect d'économie d'énergie:Le refroidisseur intégré refroidi à l'air adopte la méthode de refroidissement refroidi à l'air, et la chaleur est déchargée par le ventilateur, sans pompes à eau de refroidissement et tours de refroidissement supplémentaires.Comparé au système traditionnel de refroidissement par eau, elle réduit la consommation d'énergie et de ressources en eau, a un meilleur effet d'économie d'énergie et contribue à réduire les coûts d'exploitation.
5- Flexibilité et mobilité:Comme le refroidisseur intégré refroidi à l'air n'a pas besoin de connecter des systèmes de tuyauterie complexes, il est relativement facile à installer et à démonter.qui est très pratique dans les cas où une solution de refroidissement temporaire ou mobile est nécessaire, tels que les événements en plein air, les chantiers de construction temporaires, etc.
En résumé, les avantages des refroidisseurs tout-en-un refroidis à l'air comprennent l'économie d'espace, la simplification de l'installation et de l'entretien, le fonctionnement indépendant, les effets d'économie d'énergie et la flexibilité et la mobilité.Ces caractéristiques font que le refroidisseur tout-en-un refroidi à air a un large éventail de perspectives d'application dans divers secteurs industriels, besoins commerciaux et temporaires de refroidissement.
