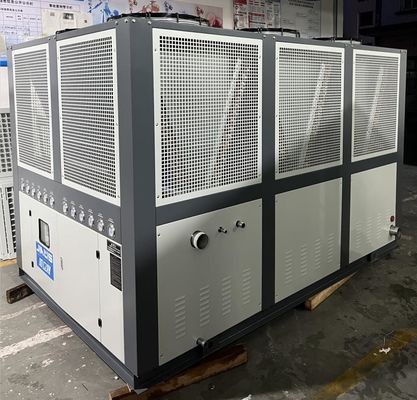

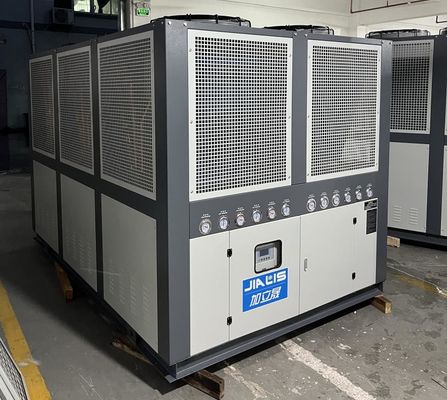

JLSF-60HP machine de refroidissement à eau chaude froide intégrée à température constante 220V
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-60HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 300 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Réfrigérateur intégré froid et chaud | Points culminants: | Deux refroidisseurs en un/Contrôle indépendant de deux systèmes |
|---|---|---|---|
| Système de contrôle: | 2 PLC/Micro-ordinateur | température de l'eau de débouché: | 5-50℃ |
| Type de compresseur: | Rouleau/semi-hermétique/hermétique | Vaporisateur: | Bobine de réservoir d'eau/échangeur de chaleur de Shell et de tube/plat |
| condensateur: | Tube à ailettes | Fans de condensateur: | Axial/centrifugeur |
| Niveau sonore: | ≤75dB (A) | Voltage: | 220V/380V/415V/440V/480V |
| Fréquence: | 50Hz/60Hz | Réfrigérant: | R22/R407C/R134A/R410A/R404A |
| système de protection: | Pression, écoulement d'eau, surcharge, etc. hauts-bas. | pompe: | Centrifuge/verticale |
| garantie: | 12 mois | ||
| Mettre en évidence: | Machine de refroidissement à eau JLSF-60HP,Machine de refroidissement à eau 220V |
||
Description de produit
JLSF-60HP réfrigérateur intégré à froid et chaud, réfrigérateur à température constante, machine à température constante
Description du produit:
Un refroidisseur intégré à froid et à chaud, également appelé refroidisseur à pompe à chaleur ou refroidisseur à eau chaude, est un dispositif qui intègre des fonctions de refroidissement et de chauffage.Il est capable d'accomplir une double fonction de refroidissement et de chauffage grâce à la technologie de la pompe à chaleur.
Caractéristiques du produit:
Les avantages du refroidisseur intégré à deux systèmes sont les suivants:
1Système de double circulation:Le refroidisseur intégré à deux systèmes possède un double système de circulation, qui peut fournir de l'eau de refroidissement pour deux systèmes de refroidissement différents en même temps, ce qui améliore le taux d'utilisation de l'équipement.
2.Haute efficacité et économie d'énergie:Le refroidisseur intégré à deux systèmes adopte une technologie de réfrigération à haut rendement et une pompe à eau de refroidissement, ce qui peut réaliser des économies d'énergie et une protection de l'environnement, réduire la consommation d'énergie,et améliorer le ratio d'efficacité énergétique de l'équipement.
3Stable et fiable:Le refroidisseur intégré à deux systèmes dispose d'un système de réfrigération et d'un système de refroidissement indépendants, qui peuvent assurer la stabilité et la fiabilité de l'équipement pendant son fonctionnement.
4.Utilisation de l'espace:Le refroidisseur intégré à deux systèmes a une conception compacte et prend peu de place, ce qui peut répondre aux occasions avec un espace limité.
5Facile à utiliser:Le refroidisseur intégré à deux systèmes est facile à utiliser et à entretenir, ce qui peut réduire les coûts et les difficultés de maintenance.
En résumé, le refroidisseur intégré à deux systèmes est un refroidisseur à double circulation qui peut fournir de l'eau de refroidissement pour deux systèmes de refroidissement différents en même temps.Il présente les avantages d'une efficacité élevée, économie d'énergie, stabilité et fiabilité, utilisation élevée de l'espace et fonctionnement facile.Il convient aux occasions où il est nécessaire de fournir de l'eau de refroidissement pour deux systèmes de refroidissement différents en même temps, tels que les systèmes de climatisation centrale, les systèmes de tours de refroidissement, les systèmes de réfrigération industriels, etc.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur intégré froid et chaud est similaire à celui d'un système de pompe à chaleur.Voici le processus de travail de base::
1. Mode de refroidissement:En mode refroidissement, le refroidisseur de refroidissement et de chauffage intégré absorbe la chaleur à travers le réfrigérant dans l'évaporateur et réduit l'eau de refroidissement à la température requise.Le réfrigérant s'évapore dans l'évaporateur, absorbe la chaleur de l'eau de refroidissement et l'envoie au compresseur.
2. Mode de compression:Dans le compresseur, le réfrigérant est comprimé, augmentant sa température et sa pression.
3. Mode de condensation:Dans le condensateur, le réfrigérant dissipe la chaleur à travers le radiateur, ce qui abaisse la température du réfrigérant et transfère la chaleur vers un milieu externe tel que l'air ou l'eau.le réfrigérant dans le condensateur devient liquide.
4. Mode de chauffage:En mode chauffage, le refroidisseur de refroidissement et de chauffage intégré inverse le mode de fonctionnement et régle la direction du débit du réfrigérant à travers la vanne de commande.Le réfrigérant absorbe la chaleur de l'évaporateur, puis subit des processus de compression et de condensation pour libérer la chaleur dans de l'eau chaude afin de fournir la fonction de chauffage requise.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtre | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | Le JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | JLSF-15HP | Le JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Le refroidisseur à température constante intégré à froid et à chaud est largement utilisé dans les cas où il est nécessaire de fournir un refroidissement et un chauffage en même temps et de maintenir une température constante, tels que:
1La production industrielle:utilisés pour le refroidissement et le chauffage qui nécessitent une température constante dans les processus industriels, tels que la réaction chimique, le moulage par injection, la fabrication électronique, etc.
2- recherche scientifique et de laboratoire:Il convient aux équipements expérimentaux, aux réacteurs, aux bains à température constante, etc. dans les laboratoires et les établissements de recherche scientifique, en fournissant un refroidissement et un chauffage à température constante.
3Le domaine médical:Dans les équipements médicaux, tels que les équipements médicaux de thérapie au froid, les équipements de laboratoire, les équipements d'imagerie médicale, etc., il est nécessaire d'avoir des fonctions de refroidissement et de chauffage en même temps,et pour maintenir une température constante.
4Autres applications:Le refroidisseur à température constante de refroidissement et de chauffage intégré peut également être utilisé dans des environnements nécessitant un contrôle de température élevé, tels que les essais de simulation de température,fabrication de semi-conducteurs, etc.
L'avantage du refroidisseur à température constante de refroidissement et de chauffage intégré est qu'il intègre des fonctions de refroidissement, de chauffage et de contrôle de température constante,qui peut répondre aux besoins de divers scénarios d'application, permettent un contrôle stable de la température et une utilisation efficace de l'énergie.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Comment fonctionne le système de régulation de la température constante du refroidisseur à température constante intégré à froid et à chaud?
The constant temperature control system of the integrated cooling and heating constant temperature chiller is a key component responsible for monitoring and adjusting the water temperature to achieve a constant temperatureLe principe de fonctionnement du système de commande thermostatique général est le suivant:
1. Capteur de température:Un ou plusieurs capteurs de température sont généralement inclus dans le système de contrôle de température constante pour surveiller la température de l'eau en temps réel.Ces capteurs peuvent être des dispositifs basés sur des principes tels que les thermistorsIls convertissent la température de l'eau en un signal électrique et le transmettent au système de commande.
2- Le contrôleur:Le contrôleur du système de régulation de la température constante est un dispositif électronique intelligent,qui est utilisé pour recevoir le signal du capteur de température et contrôler le travail de l'élément chauffant selon la température cible et la stratégie de contrôle définieUn contrôleur comporte généralement un microprocesseur et des circuits associés pour le traitement des signaux d'entrée, l'exécution d'algorithmes de contrôle et la sortie de signaux de contrôle.
3- La boucle de rétroaction:Le contrôleur réalise le contrôle en boucle fermée de la température par la boucle de rétroaction.Il compare la température réelle de l'eau mesurée avec la température cible définie et ajuste la puissance de l'élément chauffant sur la base de la comparaisonSi la température réelle est inférieure à la température cible, le régulateur augmente la puissance de chauffage; si la température réelle est supérieure à la température cible, le régulateur augmente la puissance de chauffage.le contrôleur réduit la puissance de chauffage.
4. Contrôle de l'élément chauffant:Le système de régulation de la température constante réalise la régulation de la température en contrôlant le fonctionnement de l'élément chauffant.échangeur de chaleur ou autre appareil de chauffage appropriéLe régulateur fournit de l'énergie électrique ou sous d'autres formes à l'élément chauffant si nécessaire pour augmenter la température de l'eau.
5. Protection de la sécurité:Le système de contrôle de la température constante comprend généralement également des fonctions de protection de la sécurité pour assurer le fonctionnement sûr du système.,protection contre les surtensions, contre les courts-circuits, etc., pour protéger contre les surtensions de température, de courant ou d'autres conditions de défaillance.
En surveillant constamment la température réelle de l'eau et en ajustant le fonctionnement de l'élément chauffant,le système de régulation thermostatique peut maintenir de manière stable la température de l'eau dans la plage de température cible définieDe cette façon, le refroidisseur à température constante de refroidissement et de chauffage intégré peut fournir un effet de refroidissement ou de chauffage constant en fonction de la demande,et est adapté aux applications nécessitant un contrôle précis de la température.
