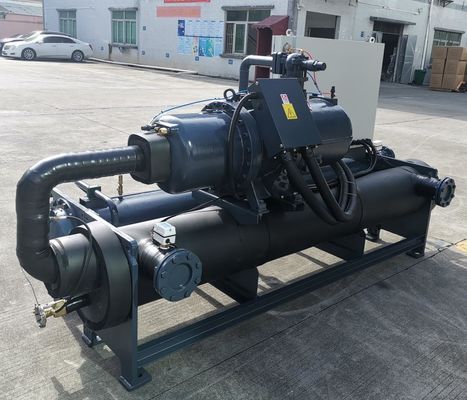

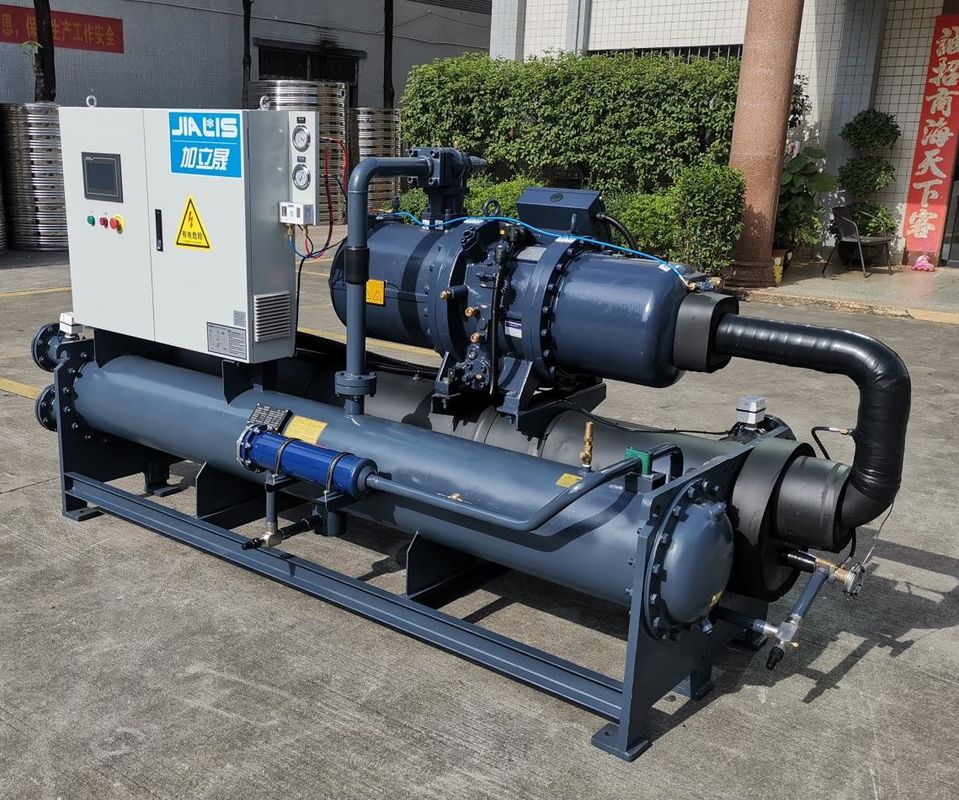

JLSW-115D Machine à vis refroidie à l'eau avec contrôle par microprocesseur PLC
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSW-115D |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Réfrigérateur refroidi à l'eau de vis | La température de refroidissement: | 5℃-35℃ |
|---|---|---|---|
| Type de compresseur: | compresseur à vis | Marque de compresseur: | Hanbell |
| Capacité de refroidissement: | 100-1000kW | Système de contrôle: | PLC |
| Contrôleur: | Contrôle par microprocesseur | Vaporisateur: | Shell et tube |
| condensateur: | Shell et tube | Niveau sonore: | ≤75dB (A) |
| Protéger: | Surcharge du compresseur, haute/basse pression, débit d'eau, séquence de phases, antigel | Réfrigérant: | R22/R407C/R134A/R410A |
| Voltage: | 380V/3N/50Hz | alimentation électrique: | 380V/3N/50Hz |
| garantie: | 1 année | ||
| Mettre en évidence: | Réfrigérateur refroidi à l'eau de vis,Réfrigérateur refroidi à l'eau de vis de PLC,Machines à refroidissement par micro-processeur |
||
Description de produit
JLSW-115D refroidisseur à vis refroidi à l'eau Efficacité, fiabilité et durabilité, sortie en douceur
Description du produit:
Le refroidisseur à vis refroidi à l'eau est un équipement de refroidissement courant, qui combine un compresseur à vis et une technologie de dissipation de chaleur refroidi à l'eau.évaporateur, système de circulation de l'eau de refroidissement et système de commande.
Voici une description générale d'un refroidisseur à vis refroidi à l'eau:
1Compresseur à vis:Le refroidisseur à vis refroidi à l'eau utilise un compresseur à vis comme principal dispositif de compression.Le compresseur à vis compresse le réfrigérant à travers deux rotors à vis entrelacés pour augmenter la pression et la températureLes compresseurs à vis sont très efficaces, fiables et peuvent fournir un refroidissement stable.
2Condensateur:Le condensateur est la partie du radiateur du refroidisseur à vis refroidi à l'eau, qui est utilisé pour libérer de la chaleur et refroidir le réfrigérant à haute température et haute pression comprimé par le compresseur.Le condensateur adopte généralement la structure de tuyaux et de nageoires, et le réfrigérant est dissipé et refroidi par le flux d'eau en circulation.
3Evaporateur:L'évaporateur est la partie de refroidissement du refroidisseur à vis refroidi à l'eau, qui sert à absorber la chaleur générée par l'équipement ou le système refroidi.le réfrigérant passe du liquide au gaz, absorbant la chaleur et la transportant, réduisant ainsi la température de l'équipement ou du système refroidi.
4Système de circulation de l'eau de refroidissement:Le refroidisseur à vis refroidi à l'eau maintient l'effet de refroidissement par le système de circulation de l'eau de refroidissement.et après avoir traversé l'évaporateur pour absorber la chaleur, il retourne au condensateur pour dissiper la chaleur, formant un cycle.
5Système de contrôle:Les refroidisseurs à vis refroidis à l'eau sont généralement équipés de systèmes de contrôle avancés pour surveiller et réguler le processus de refroidissement.contrôle du débit et autres fonctions pour assurer le fonctionnement stable et les performances efficaces du refroidisseur.
Il convient de noter que le refroidisseur à vis refroidi à l'eau a besoin d'un système d'alimentation en eau et de drainage stable pour assurer son fonctionnement normal.les refroidisseurs à vis refroidis à l'eau peuvent également être équipés de fonctions supplémentaires, tels que l'exploitation conjointe de plusieurs unités, l'optimisation de l'efficacité énergétique, etc.
Caractéristiques de production:
Avantages des refroidisseurs à vis refroidis à l'eau
1Efficacité de dissipation de chaleur:Le refroidisseur à vis refroidi à l'eau transfère la chaleur à l'eau de refroidissement par le refroidisseur d'eau, puis rejette la chaleur par le système de circulation de l'eau de refroidissement.En raison de la capacité thermique spécifique plus élevée de l'eau, le refroidissement à l'eau a généralement une efficacité de dissipation de chaleur plus élevée et peut éliminer la chaleur plus efficacement.
2Stabilité du système:Le système de refroidissement à l'eau est plus stable que le système de refroidissement à l'air.et n'est pas sensible aux changements de température et d'humidité ambiantesCela rend les systèmes refroidis à l'eau plus adaptés à des applications à longue durée de vie et à température contrôlée.
3Opération silencieuse:Les refroidisseurs à vis refroidis à l'eau sont généralement plus silencieux que les refroidisseurs à air.l'impact du bruit sur l'environnement intérieur est faible, et il convient aux endroits où les exigences en matière de bruit sont élevées.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi à l'eau comprend principalement quatre processus de compression, de condensation, d'expansion et d'évaporation.
1.Processus de compression:Sous l'action du compresseur à vis, le réfrigérant est comprimé en un gaz à haute température et haute pression, tout en absorbant la chaleur environnante.
2- procédé de condensation:Le réfrigérant à haute température et haute pression pénètre dans le condenseur, et par contact avec l'eau froide ou l'air environnant, il émet de la chaleur et refroidit en un liquide à haute pression.
3- Processus d'expansion:Le réfrigérant liquide à haute pression entre dans l'évaporateur par la vanne d'accélération, la pression chute soudainement,et le réfrigérant liquide se dilate en réfrigérant à basse pression tout en absorbant la chaleur environnante.
4.Processus d'évaporation:Le réfrigérant à basse pression pénètre dans l'évaporateur, absorbe la chaleur environnante par contact avec l'eau ou l'air, se transforme en réfrigérant à basse température et à basse pression,et retourne au processus de compression.
Grâce à un tel processus de cycle, le refroidisseur à vis refroidi à l'eau peut fournir de l'eau froide à la zone qui doit être refroidie pour obtenir les effets de refroidissement, de déshumidification et de maintien de l'air frais.En même temps, le refroidisseur à vis refroidi à l'eau émet également une certaine quantité de chaleur,qui doit être dissipé par des tours de refroidissement ou d'autres équipements de dissipation de chaleur pour assurer le fonctionnement normal du système.
Paramètres techniques:
| Modèle | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | Le modèle JLSW-80D | JLSW-100D | Les données de référence sont les suivantes: | Le modèle JLSW-150D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| Résultats de l'enquête | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage. | |||||||||
| Compresseur | Le type | Écrou semi-hermétique | ||||||||
| Le pouvoir | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| courant électrique | Une | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Réfrigérant | Le type | R22/R407c | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Évaporateur | coquille et tube | |||||||||
| Débit | M3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Diamètre | pouces | G2,5 " | G3 " | G3 " | G3 " | G3 " | G4 " | G4 " | G4 " | |
| Compresseur | Le type | coquille et tube | ||||||||
| Débit | M3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Diamètre | pouces | G2,5 " | G3 " | G3 " | G3 " | G3 " | G4 " | G4 " | G4 " | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H est | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Poids unitaire | Poids de la pâte | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Modèle | Le numéro de série JLSW-170 | JLSW-200D | Les données de référence sont les suivantes: | Le code de l'équipage est le code de l'équipage | Le code de conduite est le JLSW-280. | Le numéro de téléphone est le JLSW-310 | Le type de véhicule: | JLSW-400D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| Résultats de l'enquête | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage. | |||||||||
| Compresseur | Le type | Écrou semi-hermétique | ||||||||
| Le pouvoir | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| courant électrique | Une | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Réfrigérant | Le type | R22/R407c | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Évaporateur | coquille et tube | |||||||||
| Débit | M3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Diamètre | pouces | G5 " | G5 " | G6 " | G6 " | Le G8" | Le G8" | Le G8" | Le G8" | |
| Compresseur | Le type | coquille et tube | ||||||||
| Débit | M3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Diamètre | pouces | G5 " | G5 " | G6 " | G6 " | Le G8" | Le G8" | Le G8" | Le G8" | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H est | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Poids unitaire | Poids de la pâte | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Industrie des applications:
Le refroidisseur à vis refroidi à l'eau est un type d'équipement de réfrigération largement utilisé dans les domaines industriel et commercial.
1- réfrigération industrielle:Les refroidisseurs à vis refroidis à l'eau peuvent être utilisés dans le domaine de la réfrigération industrielle, par exemple dans la production et la transformation des industries chimique, pharmaceutique, alimentaire, des boissons et autres,pour le refroidissement ou la réfrigération d'équipements et de matériaux.
2- climatisation commerciale:Les refroidisseurs à vis refroidis à l'eau peuvent être utilisés dans les domaines de la climatisation commerciale, tels que les centres commerciaux, les immeubles de bureaux, les hôtels, les cinémas et autres lieux, pour fournir des services de refroidissement et de chauffage.
3- Dans le domaine médical:Les refroidisseurs à vis refroidis à l'eau peuvent être utilisés dans le domaine médical, comme le contrôle de la température et de l'humidité dans les salles d'opération, les salles de stockage de médicaments et autres lieux d'hôpitaux.
4.Industrie manufacturière:Les refroidisseurs à vis refroidis à l'eau peuvent être utilisés dans les domaines de la fabrication, tels que les semi-conducteurs, l'électronique, les machines et autres industries,pour refroidir ou réfrigérer les équipements et les matériaux pendant la production et la transformation.
En bref, les refroidisseurs à vis refroidis à l'eau conviennent à une variété de scénarios de demande de réfrigération, y compris la réfrigération industrielle, la climatisation commerciale, les domaines médicaux,et des industries manufacturières, offrant aux utilisateurs des services de réfrigération efficaces et fiables.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Quel type de connexion réseau est nécessaire pour la surveillance et le contrôle à distance des refroidisseurs à vis refroidis à l'eau?
La surveillance et le contrôle à distance des refroidisseurs à vis refroidis à l'eau nécessitent généralement une connexion réseau fiable.
1. Connexion Ethernet (Ethernet):Le refroidisseur à vis refroidi à l'eau peut être connecté à un réseau local ou à Internet via l'interface Ethernet.Cette méthode de connexion est souvent utilisée dans les environnements de bureau ou les systèmes de contrôle industriels, et présente une grande vitesse et stabilité de transmission des données.
2. Connexion LAN sans fil (Wi-Fi):Certains refroidisseurs prennent en charge la connexion Wi-Fi, se connectant au réseau via un point d'accès LAN sans fil (tel qu'un routeur).La connectivité Wi-Fi offre une plus grande souplesse pour les environnements nécessitant une mobilité ou où le câblage est difficile.
3Module de communication sans fil:Certains refroidisseurs à vis refroidis à l'eau sont équipés de modules de communication sans fil dédiés, tels que les modules GSM, GPRS ou 3G/4G,qui peut être connecté au système de surveillance à distance via un réseau sans filCette méthode de connexion convient aux zones éloignées ou éloignées, ou aux endroits sans connexion réseau stable.
4Connexion réseau dédiée:Dans certains cas, une connexion réseau dédiée, telle qu'un réseau privé virtuel (VPN) ou une ligne dédiée, peut être utilisée pour assurer la sécurité et la stabilité.Cette méthode de connexion est généralement utilisée dans les environnements avec des exigences élevées de sécurité du réseau, tels que les systèmes de contrôle industriels ou les centres de données sensibles.
Quel que soit le type de méthode de connexion réseau utilisée, les fonctions de surveillance et de contrôle à distance doivent généralement prendre en charge les protocoles et logiciels de réseau correspondants.Ces protocoles et logiciels peuvent fournir des fonctions telles que la surveillance en temps réel, la fonctionnement à distance et la notification d'alarme, afin que les utilisateurs puissent surveiller et contrôler à distance l'état de fonctionnement et les paramètres du refroidisseur à vis refroidi à l'eau.Lors de la configuration des fonctions de surveillance et de contrôle à distance, vous devez choisir une méthode de connexion appropriée en fonction des besoins réels et des conditions du réseau, et assurer la fiabilité et la sécurité de la connexion réseau.
