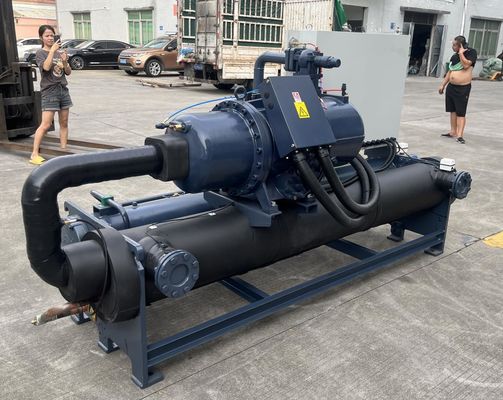

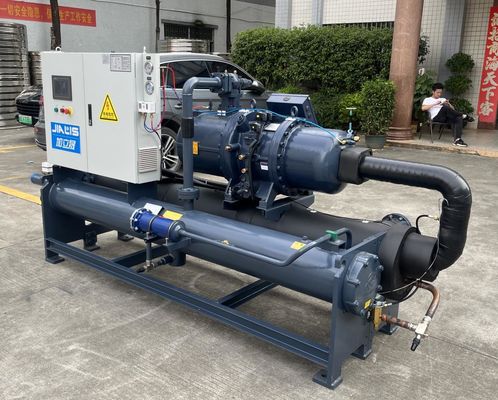

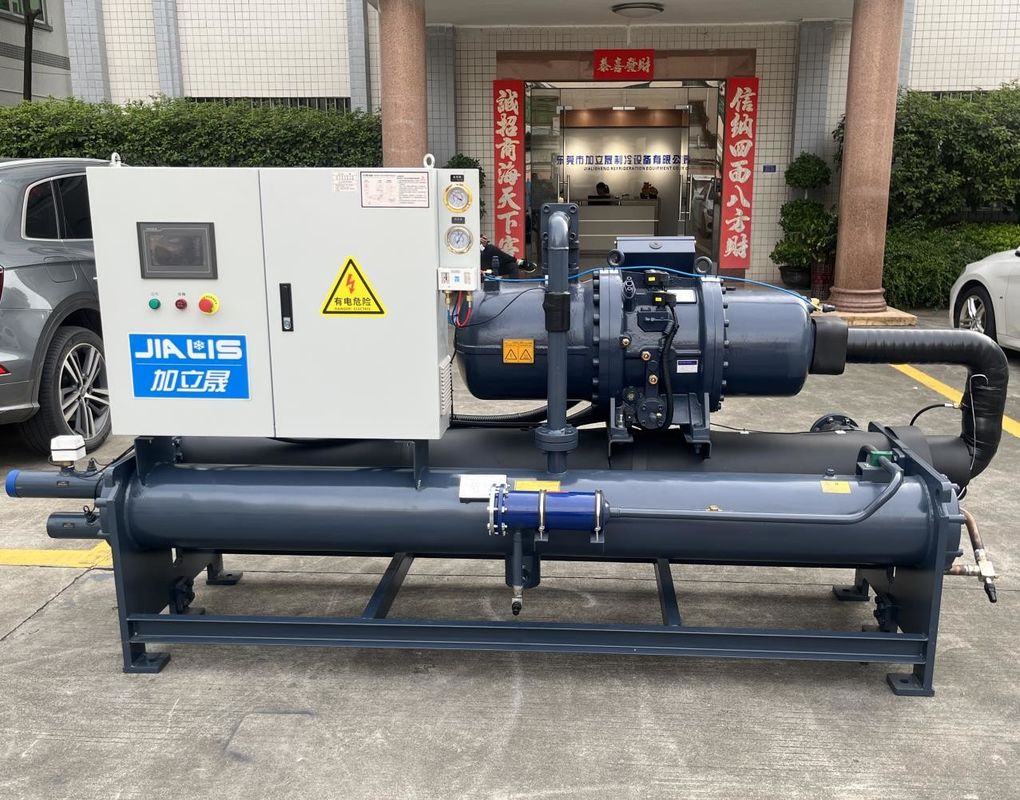

JLSW-105D refroidisseur à vis industriel refroidi à l'eau pour four à vide à pression chaude
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSW-105D |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Réfrigérateur refroidi à l'eau de vis | La température de refroidissement: | 5℃-35℃ |
|---|---|---|---|
| Type de compresseur: | compresseur à vis | Marque de compresseur: | Hanbell |
| Capacité de refroidissement: | 100-1000kW | Système de contrôle: | PLC |
| Contrôleur: | Contrôle par microprocesseur | Vaporisateur: | Shell et tube |
| condensateur: | Shell et tube | Niveau sonore: | ≤75dB (A) |
| Protéger: | Surcharge du compresseur, haute/basse pression, débit d'eau, séquence de phases, antigel | Réfrigérant: | R22/R407C/R134A/R410A |
| Voltage: | 380V/3N/50Hz | alimentation électrique: | 380V/3N/50Hz |
| garantie: | 1 année | ||
| Mettre en évidence: | Chiller à vis à refroidissement par eau industriel,Chiller à vis refroidi à l'eau par pressage à chaud,Chiller industriel refroidi à l'eau sous vide |
||
Description de produit
JLSW-105D Machine de revêtement d'électrodes à vis refroidi à l'eau, presse à chaud, four à vide, équipement d'emballage à batterie
Description du produit:
Le refroidisseur à vis refroidi à l'eau est un équipement de refroidissement courant, qui combine un compresseur à vis et une technologie de dissipation de chaleur refroidi à l'eau.évaporateur, système de circulation de l'eau de refroidissement et système de commande.
Voici une description générale d'un refroidisseur à vis refroidi à l'eau:
1Compresseur à vis:Le refroidisseur à vis refroidi à l'eau utilise un compresseur à vis comme principal dispositif de compression.Le compresseur à vis compresse le réfrigérant à travers deux rotors à vis entrelacés pour augmenter la pression et la températureLes compresseurs à vis sont très efficaces, fiables et peuvent fournir un refroidissement stable.
2Condensateur:Le condensateur est la partie du radiateur du refroidisseur à vis refroidi à l'eau, qui est utilisé pour libérer de la chaleur et refroidir le réfrigérant à haute température et haute pression comprimé par le compresseur.Le condensateur adopte généralement la structure de tuyaux et de nageoires, et le réfrigérant est dissipé et refroidi par le flux d'eau en circulation.
3Evaporateur:L'évaporateur est la partie de refroidissement du refroidisseur à vis refroidi à l'eau, qui sert à absorber la chaleur générée par l'équipement ou le système refroidi.le réfrigérant passe du liquide au gaz, absorbant la chaleur et la transportant, réduisant ainsi la température de l'équipement ou du système refroidi.
4Système de circulation de l'eau de refroidissement:Le refroidisseur à vis refroidi à l'eau maintient l'effet de refroidissement par le système de circulation de l'eau de refroidissement.et après avoir traversé l'évaporateur pour absorber la chaleur, il retourne au condensateur pour dissiper la chaleur, formant un cycle.
5Système de contrôle:Les refroidisseurs à vis refroidis à l'eau sont généralement équipés de systèmes de contrôle avancés pour surveiller et réguler le processus de refroidissement.contrôle du débit et autres fonctions pour assurer le fonctionnement stable et les performances efficaces du refroidisseur.
Il convient de noter que le refroidisseur à vis refroidi à l'eau a besoin d'un système d'alimentation en eau et de drainage stable pour assurer son fonctionnement normal.les refroidisseurs à vis refroidis à l'eau peuvent également être équipés de fonctions supplémentaires, tels que l'exploitation conjointe de plusieurs unités, l'optimisation de l'efficacité énergétique, etc.
Caractéristiques de production:
Avantages des refroidisseurs à vis refroidis à l'eau
1Efficacité de dissipation de chaleur:Le refroidisseur à vis refroidi à l'eau transfère la chaleur à l'eau de refroidissement par le refroidisseur d'eau, puis rejette la chaleur par le système de circulation de l'eau de refroidissement.En raison de la capacité thermique spécifique plus élevée de l'eau, le refroidissement à l'eau a généralement une efficacité de dissipation de chaleur plus élevée et peut éliminer la chaleur plus efficacement.
2Stabilité du système:Le système de refroidissement à l'eau est plus stable que le système de refroidissement à l'air.et n'est pas sensible aux changements de température et d'humidité ambiantesCela rend les systèmes refroidis à l'eau plus adaptés à des applications à longue durée de vie et à température contrôlée.
3Opération silencieuse:Les refroidisseurs à vis refroidis à l'eau sont généralement plus silencieux que les refroidisseurs à air.l'impact du bruit sur l'environnement intérieur est faible, et il convient aux endroits où les exigences en matière de bruit sont élevées.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi à l'eau comprend principalement quatre processus de compression, de condensation, d'expansion et d'évaporation.
1.Processus de compression:Sous l'action du compresseur à vis, le réfrigérant est comprimé en un gaz à haute température et haute pression, tout en absorbant la chaleur environnante.
2- procédé de condensation:Le réfrigérant à haute température et haute pression pénètre dans le condenseur, et par contact avec l'eau froide ou l'air environnant, il émet de la chaleur et refroidit en un liquide à haute pression.
3- Processus d'expansion:Le réfrigérant liquide à haute pression entre dans l'évaporateur par la vanne d'accélération, la pression chute soudainement,et le réfrigérant liquide se dilate en réfrigérant à basse pression tout en absorbant la chaleur environnante.
4.Processus d'évaporation:Le réfrigérant à basse pression pénètre dans l'évaporateur, absorbe la chaleur environnante par contact avec l'eau ou l'air, se transforme en réfrigérant à basse température et à basse pression,et retourne au processus de compression.
Grâce à un tel processus de cycle, le refroidisseur à vis refroidi à l'eau peut fournir de l'eau froide à la zone qui doit être refroidie pour obtenir les effets de refroidissement, de déshumidification et de maintien de l'air frais.En même temps, le refroidisseur à vis refroidi à l'eau émet également une certaine quantité de chaleur,qui doit être dissipé par des tours de refroidissement ou d'autres équipements de dissipation de chaleur pour assurer le fonctionnement normal du système.
Paramètres techniques:
| Modèle | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | Le modèle JLSW-80D | JLSW-100D | Les données de référence sont les suivantes: | Le modèle JLSW-150D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| Résultats de l'enquête | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage. | |||||||||
| Compresseur | Le type | Écrou semi-hermétique | ||||||||
| Le pouvoir | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| courant électrique | Une | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Réfrigérant | Le type | R22/R407c | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Évaporateur | coquille et tube | |||||||||
| Débit | M3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Diamètre | pouces | G2,5 " | G3 " | G3 " | G3 " | G3 " | G4 " | G4 " | G4 " | |
| Compresseur | Le type | coquille et tube | ||||||||
| Débit | M3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Diamètre | pouces | G2,5 " | G3 " | G3 " | G3 " | G3 " | G4 " | G4 " | G4 " | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H est | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Poids unitaire | Poids de la pâte | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Modèle | Le numéro de série JLSW-170 | JLSW-200D | Les données de référence sont les suivantes: | Le code de l'équipage est le code de l'équipage | Le code de conduite est le JLSW-280. | Le numéro de téléphone est le JLSW-310 | Le type de véhicule: | JLSW-400D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| Résultats de l'enquête | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage. | |||||||||
| Compresseur | Le type | Écrou semi-hermétique | ||||||||
| Le pouvoir | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| courant électrique | Une | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Réfrigérant | Le type | R22/R407c | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Évaporateur | coquille et tube | |||||||||
| Débit | M3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Diamètre | pouces | G5 " | G5 " | G6 " | G6 " | Le G8" | Le G8" | Le G8" | Le G8" | |
| Compresseur | Le type | coquille et tube | ||||||||
| Débit | M3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Diamètre | pouces | G5 " | G5 " | G6 " | G6 " | Le G8" | Le G8" | Le G8" | Le G8" | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H est | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Poids unitaire | Poids de la pâte | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Industrie des applications:
Dans le processus de fabrication des batteries, le refroidisseur peut être utilisé pour le refroidissement des équipements et pièces suivants:
1. machine de revêtement d'électrodes:La machine de revêtement des électrodes est utilisée pour revêtir le matériau des électrodes sur la feuille d'électrode de la batterie.qui nécessite un refroidissement pour maintenir la stabilité du processus de revêtement et la qualité de la feuille d'électrodeUn refroidisseur peut être utilisé pour refroidir la partie du rouleau et de la tête de revêtement de la machine de revêtement à électrodes afin de s'assurer que la température est réglée dans une plage appropriée.
2Une presse à chaud:La presse à chaud est utilisée pour presser à chaud la feuille d'électrode, le séparateur, le collecteur de courant et d'autres composants pour former une feuille de batterie.en raison de la température et de la pression élevées, beaucoup de chaleur sera générée. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. four à vide:Dans la fabrication de batteries, certains processus doivent être effectués dans un environnement sous vide, tels que le séchage et le frittage.Les fours à vide génèrent de la chaleur pendant ces processus et nécessitent un refroidissement pour maintenir une température stable à l'intérieur du four à vide.Le refroidisseur peut être utilisé pour refroidir le système de refroidissement du four à vide afin d'assurer la stabilité du processus et la qualité du produit.
4. équipement d'emballage de batteries:Dans la dernière étape de la fabrication des batteries, les batteries doivent être emballées, par exemple dans des boîtiers métalliques ou en plastique.certains équipements génèrent de la chaleur et doivent être refroidis pour assurer la stabilité du processus d'emballage et la qualité du produitLes refroidisseurs peuvent être utilisés pour refroidir les équipements d'emballage et maintenir la température dans une plage appropriée.
Ces équipements et pièces sont impliqués dans la production de chaleur pendant le processus de fabrication de la batterie,et doivent être refroidis par des refroidisseurs pour maintenir la stabilité du processus et la qualité du produitLes refroidisseurs jouent un rôle important dans l'industrie de la fabrication de batteries.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Comment le refroidisseur veille-t-il à ce que la température de l'environnement d'essai soit stable pendant l'essai du cycle de charge-décharge de la batterie?
Lors de l'essai du cycle de charge et de décharge de la batterie, le refroidisseur peut assurer la stabilité à la température de l'environnement d'essai de la manière suivante:
1Équipement d'essai de refroidissement:L'essai du cycle de charge-décharge implique généralement l'utilisation d'équipements d'essai tels que des bancs d'essai, des emplacements d'essai, etc.Le refroidisseur peut contrôler la température de l'équipement d'essai en refroidissant le système de refroidissement de l'équipement d'essai.L'équipement d'essai de refroidissement empêche l'équipement de surchauffer et d'affecter la précision des résultats des essais.
2Refroidissez l' échantillon de batterie:Au cours de l'essai du cycle de charge-décharge, l'échantillon de batterie générera de la chaleur. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3Système de régulation de la température:Les refroidisseurs sont généralement équipés d'un système de régulation de la température qui peut contrôler avec précision la température du liquide de refroidissement ou de l'eau froide.En définissant les paramètres de réglage et de commande appropriés de la température, le refroidisseur peut maintenir de manière stable la température de l'environnement d'essai conformément aux exigences de l'essai et aux caractéristiques de l'échantillon.
4. Capteur de température et contrôle de rétroaction:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalDe cette façon, le contrôle en boucle fermée de la température peut être réalisé, de sorte que la température de l'environnement d'essai peut être stabilisée dans une plage prédéterminée.
Grâce aux méthodes ci-dessus, le refroidisseur peut fournir un effet de refroidissement stable pour assurer la stabilité de la température de l'environnement d'essai pendant l'essai du cycle de charge et de décharge de la batterie.Cela garantit l'exactitude et la répétabilité des résultats des essais tout en fournissant des données fiables pour l'évaluation des performances de la batterie et la prédiction de sa durée de vie..
