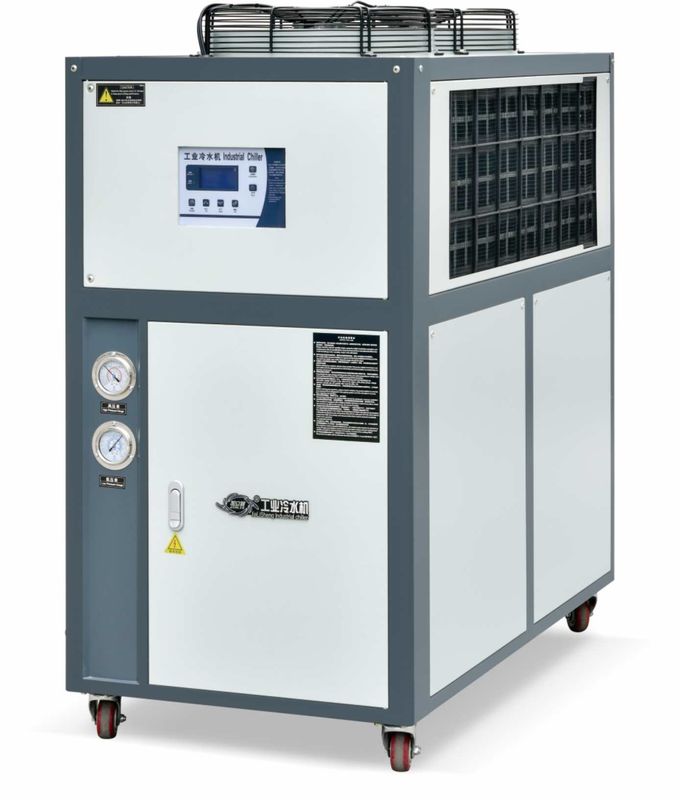

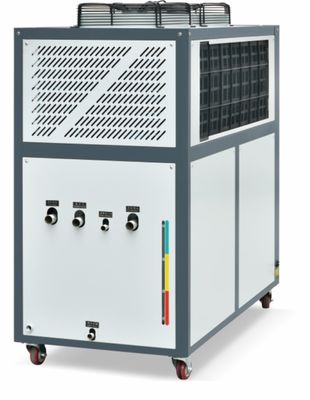

JLSF-6HP Machine de refroidissement à l'air et à l'eau pour l'oxydation par revêtement sous vide
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO |
| Numéro de modèle: | JLSF-6HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 600 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Application du projet: | Industriel/message publicitaire |
|---|---|---|---|
| Contrôleur: | Microprocessor/PLC | Type de compresseur: | Rouleau/semi-hermétique/hermétique |
| Vaporisateur: | Bobine de réservoir d'eau/échangeur de chaleur de Shell et de tube/plat | condensateur: | À ailettes |
| Fans de condensateur: | Axial/centrifugeur | Niveau sonore: | 60-65dB (A) |
| pompe: | Centrifugeur | Réfrigérant: | R22/R407C/R134A/R410A/R404A |
| Protéger: | Pression/surcharge/ordre de phase/antigel hauts-bas | garantie: | 12 mois |
| Mettre en évidence: | JLSF-6HP refroidisseur d'eau à refroidissement par air,Chiller à eau à refroidissement d'air à revêtement sous vide,Machine de refroidissement par oxydation par galvanoplastie |
||
Description de produit
JLSF-6HP Machine de revêtement de refroidisseur d'eau refroidi à l'air, revêtement sous vide, oxydation par galvanoplastie
Description du produit:
Le refroidisseur à revêtement sous vide est un refroidisseur utilisé pour refroidir l'équipement de revêtement sous vide.pompe à vide et autres équipements pour assurer la stabilité de l'équipement et la qualité du film.
Caractéristiques de production:
Les principales caractéristiques du refroidisseur à revêtement sous vide sont les suivantes:
1. Contrôle de température de haute précision:Le refroidisseur à revêtement sous vide peut contrôler avec précision la température de la chambre de réaction, du matériau cible et de la pompe à vide et d'autres équipements en contrôlant la température et le débit d'eau de refroidissement,afin de garantir la stabilité de l'équipement et la qualité du film.
2- refroidissement efficace:Le refroidisseur à revêtement sous vide peut réduire rapidement la température de la chambre de réaction, du matériau cible, de la pompe à vide et d'autres équipements grâce à la circulation de l'eau,et améliorer l'efficacité du refroidissement et l'efficacité de la production.
3. Structure de l'équipement compact:Les refroidisseurs à revêtement sous vide adoptent généralement une structure compacte, occupent un petit espace et sont faciles à installer et à utiliser.
4Facile à utiliser:Le fonctionnement du refroidisseur à revêtement sous vide est relativement simple, il suffit d'ajuster la température et le débit d'eau de refroidissement pour réaliser le contrôle de l'équipement.
5- Économie d'énergie et protection de l'environnement:Le refroidisseur à revêtement sous vide adopte une conception d'économie d'énergie et de protection de l'environnement, ce qui peut réduire la consommation d'énergie et la pollution de l'environnement.
Les refroidisseurs à revêtement sous vide ont été largement utilisés dans les industries électronique, optoélectronique, aéronautique, chimique et autres.assurer la stabilité de l'équipement et la qualité du film, améliorer l'efficacité de la production et réduire les coûts de production.
Principe de fonctionnement:
Les principaux composants d'un refroidisseur à air comprennent un compresseur, un condenseur d'air, une vanne de dilatation et un évaporateur.
1Le compresseur absorbe le gaz réfrigérant à basse pression et à basse température et le comprime en gaz à haute pression et à haute température.
2Ce gaz réfrigérant à haute température et haute pression pénètre dans le condenseur d'air, échange de chaleur avec l'air ambiant et rejette la chaleur dans l'environnement.tandis que le réfrigérant se condense d'un état gazeux à un état liquide.
3Le liquide réfrigérant à haute pression passe par la vanne de dilatation, la pression chute soudainement et il se transforme en liquide réfrigérant à basse pression et basse température.
4Le liquide réfrigérant à basse température et basse pression pénètre dans l'évaporateur, absorbe la chaleur intérieure, s'évapore à l'état gazeux par lui-même,et la température intérieure diminue pour atteindre l'objectif de réfrigération.
5Le gaz réfrigérant est aspiré dans le compresseur pour compléter un cycle.
Les avantages des refroidisseurs à air comprennent la simplicité d'installation, l'absence de tours de refroidissement et de pompes à eau de refroidissement, ainsi que les faibles coûts d'entretien.son efficacité est inférieure à celle des refroidisseurs à eau, en particulier à des températures ambiantes élevées, et son efficacité sera encore réduite.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtre | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | Le JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | JLSF-15HP | Le JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Les petits refroidisseurs à air sont adaptés à de nombreuses industries et applications différentes, notamment, mais sans s'y limiter:
1Industrie électronique:Les petits refroidisseurs à air peuvent fournir de la réfrigération pour les produits de haute technologie tels que les semi-conducteurs, les optiques et les composants électroniques afin d'assurer le fonctionnement normal de l'équipement.
2- Industrie pharmaceutique:les petits refroidisseurs à air peuvent fournir un effet de refroidissement stable pour le maillon du processus de production pharmaceutique qui nécessite un contrôle de la température, assurant la qualité et la sécurité des produits pharmaceutiques.
3L'industrie alimentaire:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les liaisons qui nécessitent un contrôle de la température pendant la transformation, le stockage et le transport des aliments afin d'assurer la qualité et la sécurité des aliments.
4- l'industrie du plastique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons à température contrôlée dans le moulage par injection de plastique, le moulage par soufflage, le moulage par extrusion, etc.,pour assurer la qualité des produits et l'efficacité de la production.
5Industrie chimique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons qui ont besoin d'un contrôle de température dans le processus de production chimique afin d'assurer la qualité et la sécurité des produits chimiques.
En général, les petits refroidisseurs à air sont adaptés à diverses occasions nécessitant une réfrigération et fournissent des solutions de réfrigération efficaces, stables et fiables pour différentes industries.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
L'importance des refroidisseurs pour le revêtement sous vide
Le refroidisseur joue un rôle très important dans le processus de revêtement sous vide, et il a un impact vital sur la qualité et l'efficacité du revêtement sous vide.Le rôle des refroidisseurs dans le revêtement sous vide se reflète principalement dans les aspects suivants::
1. Contrôler la température de la chambre de réaction:Pendant le processus de revêtement sous vide, la température dans la chambre de réaction continuera d'augmenter. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2. Contrôler la température de la pompe à vide:La pompe à vide est un dispositif essentiel dans le processus de revêtement sous vide, et l'augmentation de sa température réduira son efficacité de pompage et sa durée de vie.Le refroidisseur peut réduire la température de la pompe à vide en refroidissant la coque de la pompe à vide et le tuyau d'aspiration, améliorer l'efficacité d'aspiration et prolonger la durée de vie de la pompe à vide.
3Je refroidis la cible.La cible générera de la chaleur pendant le processus de revêtement, qui, si elle n'est pas refroidie à temps, réduira sa durée de vie et affectera la qualité du film.Le refroidisseur d'eau peut refroidir la cible à travers l'eau en circulation, maintenir la température constante de la cible, prolonger la durée de vie de la cible et améliorer la qualité du film.
4. Assurer la stabilité du matériel:Dans le processus de revêtement sous vide, la stabilité de l'équipement a une incidence cruciale sur la qualité et l'efficacité de la formation du film.Le refroidisseur assure la stabilité de l'équipement en contrôlant la température de la chambre de réaction, la pompe à vide et le matériau cible, afin d'améliorer la qualité et l'efficacité de la formation du film.
En résumé, le refroidisseur peut non seulement assurer la stabilité de l'équipement pendant le processus de revêtement sous vide, mais aussi contrôler la température de la chambre de réaction, de la pompe à vide et de la cible,et améliorer la qualité et l'efficacité de la formation du film, donc son importance pour le revêtement sous vide ne peut être ignorée.
