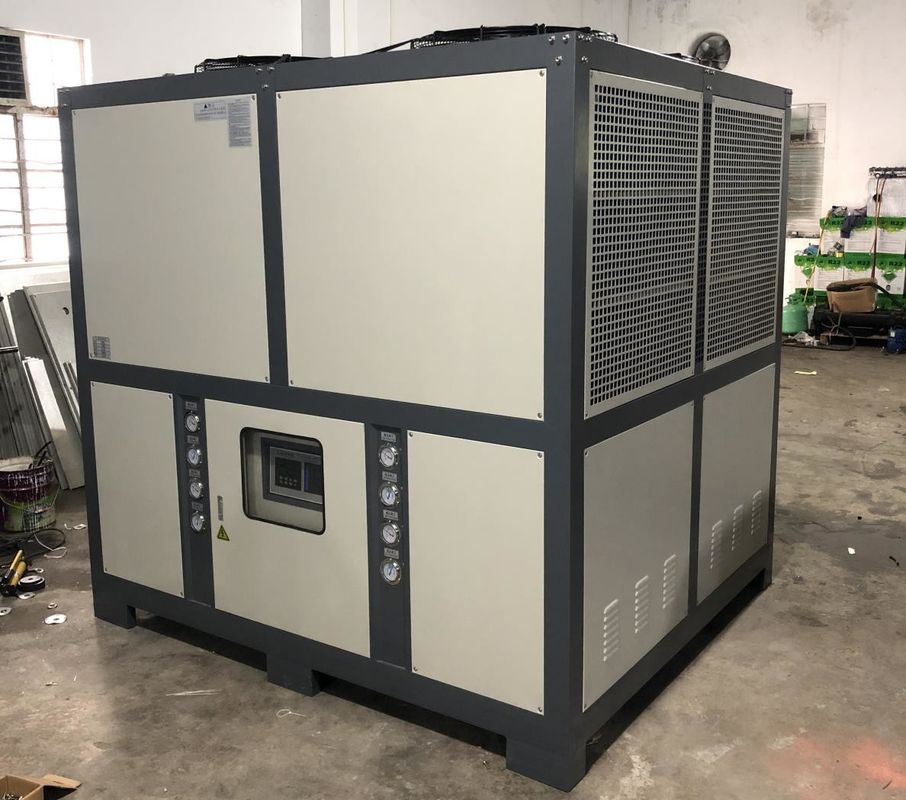

JLSF-48HP Machine de refroidissement à eau personnalisée pour l'impression 3D et le moulage par injection
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-48HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 15 JOURS |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 300 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Système de contrôle: | PLC/micro-ordinateur |
|---|---|---|---|
| température de l'eau de débouché: | 5-50℃ | Type de compresseur: | Rouleau/semi-hermétique/hermétique |
| Vaporisateur: | Bobine de réservoir d'eau/échangeur de chaleur de Shell et de tube/plat | condensateur: | Tube à ailettes |
| Fans de condensateur: | Axial/centrifugeur | Niveau sonore: | ≤75dB (A) |
| Voltage: | 220V/380V/415V/440V/480V | Fréquence: | 50Hz/60Hz |
| Réfrigérant: | R22/R407C/R134A/R410A/R404A | système de protection: | Pression, écoulement d'eau, surcharge, etc. hauts-bas. |
| pompe: | Centrifuge/verticale | garantie: | 12 mois |
| Mettre en évidence: | Machine de refroidissement à eau personnalisée,Machine de refroidissement à eau d'impression 3D,Machine de refroidissement à l'eau par injection |
||
Description de produit
JLSF-48HP refroidisseur d'eau refroidi à l'air Prototypage rapide, moulage par injection, moulage par coulée, impression 3D
Description du produit:
Un refroidisseur à air est un type d'équipement de refroidissement, également connu sous le nom de refroidisseur.qui est différent de la façon dont les refroidisseurs à eau fonctionnent, qui utilise un condensateur d'eau pour décharger la chaleur.
Par rapport au refroidisseur traditionnel refroidi à l'eau, la différence entre le refroidisseur refroidi à l'air et le refroidi à l'eau traditionnel est qu'il utilise un refroidisseur à air comme condensateur,et le ventilateur souffle l'air nécessaire à la dissipation de la chaleur d'un côté de la machine et l'exhale de l'autre côtéPar conséquent, le refroidisseur refroidi par air n'a pas besoin d'une source d'eau de refroidissement externe, est indépendant et très pratique à installer et à déplacer.
Caractéristiques du produit:
Le refroidisseur à air est un équipement de réfrigération courant dont les principales caractéristiques sont les suivantes:
1.Indépendance:Le refroidisseur à air ne nécessite pas de raccordement à une source d'eau de refroidissement externe par tuyaux ou pompes à eau, il est indépendant et facile à installer et à déplacer.
2.Haute efficacité et économie d'énergie:Le refroidisseur à air adopte des compresseurs et des échangeurs de chaleur à haut rendement, qui peuvent atteindre les exigences de température fixées en peu de temps,et peut également réduire la consommation d'énergie et avoir de meilleurs effets d'économie d'énergie.
3- Facile à entretenir:Le refroidisseur à air est simple de construction, facile à entretenir, facile à nettoyer et à réparer.
4- Faible bruit:Le refroidisseur à air a un faible bruit de fonctionnement et n'interfère pas avec l'environnement et le personnel environnants.
5.Commandement automatique:Le refroidisseur refroidi à l'air adopte un système de contrôle avancé, qui peut régler automatiquement la température et l'humidité pour assurer un effet de refroidissement stable et fiable.
6.Flexibilité:Le refroidisseur à air peut être utilisé seul ou avec d'autres équipements pour répondre à différents besoins.
En général, le refroidisseur à air a les caractéristiques d'indépendance, d'efficacité élevée et d'économie d'énergie, d'entretien facile, de faible bruit, de commande automatique et de flexibilité,et est un équipement idéal largement utilisé dans divers besoins de réfrigération.
Principe de fonctionnement:
Les principaux composants d'un refroidisseur à air comprennent un compresseur, un condenseur d'air, une vanne de dilatation et un évaporateur.
1Le compresseur absorbe le gaz réfrigérant à basse pression et à basse température et le comprime en gaz à haute pression et à haute température.
2Ce gaz réfrigérant à haute température et haute pression pénètre dans le condenseur d'air, échange de chaleur avec l'air ambiant et rejette la chaleur dans l'environnement.tandis que le réfrigérant se condense d'un état gazeux à un état liquide.
3Le liquide réfrigérant à haute pression passe par la vanne de dilatation, la pression chute soudainement et il se transforme en liquide réfrigérant à basse pression et basse température.
4Le liquide réfrigérant à basse température et basse pression pénètre dans l'évaporateur, absorbe la chaleur intérieure, s'évapore à l'état gazeux par lui-même,et la température intérieure diminue pour atteindre l'objectif de réfrigération.
5Le gaz réfrigérant est aspiré dans le compresseur pour compléter un cycle.
Les avantages des refroidisseurs à air comprennent la simplicité d'installation, l'absence de tours de refroidissement et de pompes à eau de refroidissement, ainsi que les faibles coûts d'entretien.son efficacité est inférieure à celle des refroidisseurs à eau, en particulier à des températures ambiantes élevées, et son efficacité sera encore réduite.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtre | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | Le JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | JLSF-15HP | Le JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Dans l'industrie du prototypage rapide, les refroidisseurs ont un large éventail d'applications, notamment les aspects suivants:
1. Impression 3D:L'impression 3D est une technologie de prototypage rapide qui crée des objets tridimensionnels en construisant des matériaux couche par couche.une tête d'impression à haute température ou un laser chauffe le matériau d'impression, et le refroidissement est la clé pour assurer la qualité et la stabilité de l'impression. Le refroidisseur peut fournir de l'eau de refroidissement à l'imprimante 3D pour réduire la température de la tête d'impression ou du laser,prévenir la surchauffe et la déformation du matériau, améliorant ainsi la précision et la vitesse d'impression.
2. moulage par injection:Le moulage par injection est une technique commune de prototypage rapide utilisée pour fabriquer des produits en plastique.Le refroidisseur peut fournir de l'eau de refroidissement pour la machine de moulage par injection pour refroidir le moule par injection et accélérer la solidification du plastique, ce qui raccourcit le cycle de moulage et améliore l'efficacité de la production.
3. Coulée et moulage:Les refroidisseurs jouent également un rôle important dans la coulée rapide et la fabrication de moules de coulée.le métal ou l'alliage doit être refroidi rapidement pour contrôler le taux de solidification et la structure cristallineLe refroidisseur peut obtenir un refroidissement rapide en fournissant de l'eau de refroidissement ou un milieu de refroidissement,aide à contrôler la température et la vitesse de solidification pendant le processus de coulée, et améliorer la qualité des pièces moulées et l'efficacité de la production.
4Prototypage rapide:Dans le prototypage rapide, les refroidisseurs peuvent être utilisés pour fournir de l'eau de refroidissement pour les machines de prototypage rapide afin de contrôler la température des matériaux de prototype.Cela aide à assurer la stabilité et la cohérence du matériau de prototype, améliorer la qualité et la précision de la fabrication de prototypes.
Grâce à l'application de refroidisseurs dans l'industrie du prototypage rapide, le processus de température et de refroidissement peut être contrôlé efficacement, la qualité du moulage peut être améliorée,la vitesse de production peut être accéléréeCela a des implications importantes pour la fabrication et le prototypage dans l'industrie du prototypage rapide.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Comment choisir le modèle et les spécifications du refroidisseur adapté à l'industrie du prototypage rapide?
Lors de la sélection du modèle et de la spécification de refroidisseur adaptés à l'industrie du prototypage rapide, les facteurs clés suivants peuvent être pris en considération:
1Capacité de refroidissement:La capacité de refroidissement du refroidisseur est l'un des indicateurs importants de sélection.il est nécessaire de s'assurer que le refroidisseur peut fournir une capacité de refroidissement suffisante pour répondre à la demande de refroidissement.La capacité de refroidissement est généralement exprimée en termes de capacité de refroidissement par unité de temps (en kilowatts ou tonnes britanniques).sélectionner la capacité de refroidissement appropriée pour assurer un effet de refroidissement stable.
2. Plage de température:Certains processus peuvent nécessiter des températures plus basses pour un meilleur refroidissement.il est nécessaire de s'assurer que le refroidisseur sélectionné peut fournir la plage de température requise.Les refroidisseurs disposent généralement d'un système de régulation de température réglable qui leur permet de contrôler avec précision la température de l'eau de refroidissement dans une plage spécifique.
3- Débit et pression:Les capacités de débit et de pression du refroidisseur sont également des considérations importantes.il est nécessaire de choisir la plage de débit et de pression appropriéeUn débit et une pression suffisants peuvent assurer que l'eau de refroidissement peut être livrée efficacement aux endroits qui doivent être refroidis et répondre aux exigences de refroidissement de l'équipement.
4Efficacité énergétique:Lors du choix d'un refroidisseur, l'efficacité énergétique est également un des facteurs à prendre en considération.La recherche de refroidisseurs à haute performance et à économie d'énergie peut réduire la consommation d'énergie, réduire les coûts d'exploitation et être respectueux de l'environnement.
5- Fiabilité et maintien:Il est essentiel de choisir un refroidisseur fiable et facile à entretenir.soutien technique et service après-vente pour assurer la maintenance et le dépannage en temps opportun.
En plus des facteurs susmentionnés, les contraintes budgétaires, les besoins en espace et d'autres besoins spécifiques de l'application doivent également être pris en compte.Il est recommandé de consulter les fournisseurs de refroidisseurs ou les ingénieurs professionnels, et sélectionner le modèle et les spécifications de refroidisseur les plus appropriés pour l'industrie de prototypage rapide en fonction des besoins et des conditions spécifiques.
