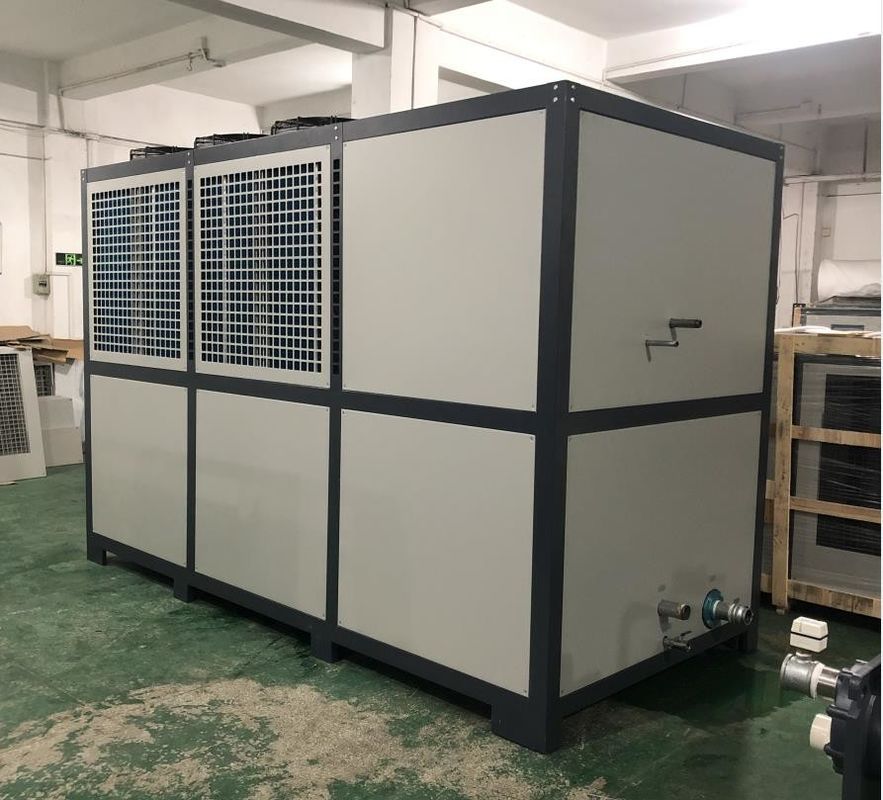

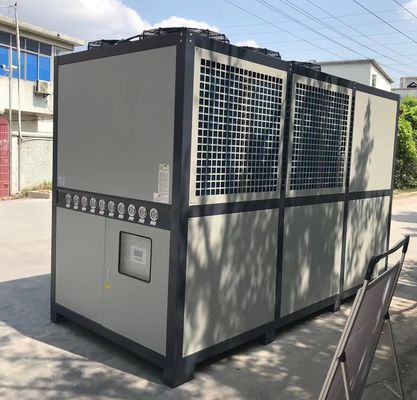

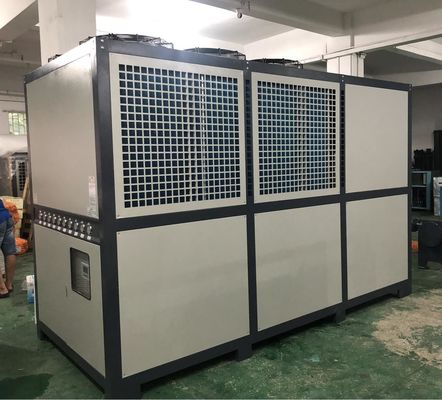

JLSF-50HP refroidisseur d'eau industriel refroidi à l'air pour granulateur à extrudeuse
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-50HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 15 JOURS |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 300 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Système de contrôle: | PLC/micro-ordinateur |
|---|---|---|---|
| température de l'eau de débouché: | 5-35℃ | Type de compresseur: | Rouleau/semi-hermétique/hermétique |
| Vaporisateur: | Bobine de réservoir d'eau/échangeur de chaleur de Shell et de tube/plat | condensateur: | Tube à ailettes |
| Fans de condensateur: | Axial/centrifugeur | Niveau sonore: | ≤75dB (A) |
| Voltage: | 220V/380V/415V/440V/480V | Fréquence: | 50Hz/60Hz |
| Réfrigérant: | R22/R407C/R134A/R410A/R404A | système de protection: | Pression, écoulement d'eau, surcharge, etc. hauts-bas. |
| pompe: | Centrifuge/verticale | garantie: | 12 mois |
| Mettre en évidence: | JLSF-50HP refroidisseur d'eau à air,Chiller à eau refroidi à l'air par extrudeuse,Chiller à eau industriel à granulateur |
||
Description de produit
JLSF-50HP extrudeuse à vis, granulateur, extrudeuse à feuille, extrudeuse en plastique
Description du produit:
Le refroidisseur auxiliaire d'extrudeuse est l'un des systèmes de refroidissement utilisés pour les machines d'extrusion.la température de l'équipement augmenteraPour résoudre ce problème, l'extrudeuse est généralement équipée d'un équipement auxiliaire, tel qu'un refroidisseur.
La fonction principale du refroidisseur auxiliaire d'extrusion est de fournir de l'eau de refroidissement pour réduire la température de la machine d'extrusion.Le refroidisseur envoie de l'eau de refroidissement à la partie chauffante de l'extrudeuse ou à d'autres parties qui doivent être refroidies par le système de circulation, réduisant ainsi efficacement la température de l'équipement, ce qui contribue à maintenir l'équipement dans la plage de température de fonctionnement appropriée, améliorant la productivité et la qualité du produit,et prolonger la durée de vie de l'équipement.
Le refroidisseur auxiliaire de l'extrudeuse est généralement constitué d'une pompe à eau, d'un refroidisseur, d'un réservoir d'eau et d'un système de commande.La pompe à eau est utilisée pour extraire l'eau de refroidissement du réservoir d'eau et la fournir à l'équipement d'extrusion, et le refroidisseur réduit la température de l'eau de refroidissement par dissipation de chaleur, puis la fait circuler dans le réservoir d'eau.Le système de contrôle peut surveiller et régler l'état de fonctionnement du refroidisseur pour assurer le fonctionnement stable et le contrôle de la température de l'équipement.
L'utilisation d'un refroidisseur auxiliaire d'extrudeuse peut contrôler efficacement la température des machines et équipements d'extrusion, améliorer l'efficacité de la production et la qualité du produit.L'utilisation rationnelle des refroidisseurs peut également économiser de l'énergie et des ressourcesPar conséquent, dans l'industrie du traitement par extrusion, le refroidisseur auxiliaire à extrudeuse est un équipement auxiliaire important.
Caractéristiques du produit:
Le refroidisseur à air est un équipement de réfrigération courant dont les principales caractéristiques sont les suivantes:
1.Indépendance:Le refroidisseur à air ne nécessite pas de raccordement à une source d'eau de refroidissement externe par tuyaux ou pompes à eau, il est indépendant et facile à installer et à déplacer.
2.Haute efficacité et économie d'énergie:Le refroidisseur à air adopte des compresseurs et des échangeurs de chaleur à haut rendement, qui peuvent atteindre les exigences de température fixées en peu de temps,et peut également réduire la consommation d'énergie et avoir de meilleurs effets d'économie d'énergie.
3- Facile à entretenir:Le refroidisseur à air est simple de construction, facile à entretenir, facile à nettoyer et à réparer.
4- Faible bruit:Le refroidisseur à air a un faible bruit de fonctionnement et n'interfère pas avec l'environnement et le personnel environnants.
5.Commandement automatique:Le refroidisseur refroidi à l'air adopte un système de contrôle avancé, qui peut régler automatiquement la température et l'humidité pour assurer un effet de refroidissement stable et fiable.
6.Flexibilité:Le refroidisseur à air peut être utilisé seul ou avec d'autres équipements pour répondre à différents besoins.
En général, le refroidisseur à air a les caractéristiques d'indépendance, d'efficacité élevée et d'économie d'énergie, d'entretien facile, de faible bruit, de commande automatique et de flexibilité,et est un équipement idéal largement utilisé dans divers besoins de réfrigération.
Principe de fonctionnement:
Les principaux composants d'un refroidisseur à air comprennent un compresseur, un condenseur d'air, une vanne de dilatation et un évaporateur.
1Le compresseur absorbe le gaz réfrigérant à basse pression et à basse température et le comprime en gaz à haute pression et à haute température.
2Ce gaz réfrigérant à haute température et haute pression pénètre dans le condenseur d'air, échange de chaleur avec l'air ambiant et rejette la chaleur dans l'environnement.tandis que le réfrigérant se condense d'un état gazeux à un état liquide.
3Le liquide réfrigérant à haute pression passe par la vanne de dilatation, la pression chute soudainement et il se transforme en liquide réfrigérant à basse pression et basse température.
4Le liquide réfrigérant à basse température et basse pression pénètre dans l'évaporateur, absorbe la chaleur intérieure, s'évapore à l'état gazeux par lui-même,et la température intérieure diminue pour atteindre l'objectif de réfrigération.
5Le gaz réfrigérant est aspiré dans le compresseur pour compléter un cycle.
Les avantages des refroidisseurs à air comprennent la simplicité d'installation, l'absence de tours de refroidissement et de pompes à eau de refroidissement, ainsi que les faibles coûts d'entretien.son efficacité est inférieure à celle des refroidisseurs à eau, en particulier à des températures ambiantes élevées, et son efficacité sera encore réduite.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtre | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | Le JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | JLSF-15HP | Le JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Les petits refroidisseurs à air sont adaptés à de nombreuses industries et applications différentes, notamment, mais sans s'y limiter:
1Industrie électronique:Les petits refroidisseurs à air peuvent fournir de la réfrigération pour les produits de haute technologie tels que les semi-conducteurs, les optiques et les composants électroniques afin d'assurer le fonctionnement normal de l'équipement.
2- Industrie pharmaceutique:les petits refroidisseurs à air peuvent fournir un effet de refroidissement stable pour le maillon du processus de production pharmaceutique qui nécessite un contrôle de la température, assurant la qualité et la sécurité des produits pharmaceutiques.
3L'industrie alimentaire:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les liaisons qui nécessitent un contrôle de la température pendant la transformation, le stockage et le transport des aliments afin d'assurer la qualité et la sécurité des aliments.
4- l'industrie du plastique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons à température contrôlée dans le moulage par injection de plastique, le moulage par soufflage, le moulage par extrusion, etc.,pour assurer la qualité des produits et l'efficacité de la production.
5Industrie chimique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons qui ont besoin d'un contrôle de température dans le processus de production chimique afin d'assurer la qualité et la sécurité des produits chimiques.
En général, les petits refroidisseurs à air sont adaptés à diverses occasions nécessitant une réfrigération et fournissent des solutions de réfrigération efficaces, stables et fiables pour différentes industries.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Comment le système de circulation du refroidisseur fournit-il de l'eau de refroidissement à la section chauffante de l'extrudeuse?
Le système de circulation du refroidisseur fournit de l'eau de refroidissement à la section chauffante de l'extrudeuse par les étapes suivantes:
1La pompe à eau tire de l'eau:Le système de circulation du refroidisseur comprend généralement une pompe à eau, chargée de tirer l'eau de refroidissement du réservoir d'eau.La pompe à eau tire l'eau du réservoir en créant une certaine pression.
2. Les débits d'eau vers l'extrudeuse:Une fois que l'eau de refroidissement pompée passe par la pompe à eau, elle pénètre dans le système de tuyauterie du refroidisseur, qui la dirige vers la section chauffée de l'extrudeuse.
3. Circulation de l'eau de refroidissement:Une fois que l'eau de refroidissement entre dans la partie chauffante de l'extrudeuse, elle commence à circuler.l'eau de refroidissement entoure la partie chauffante de l'extrudeuse par des tuyaux ou des bobines de refroidissement pour absorber la chaleur et réduire la température de l'équipement.
4. Dissipation de chaleur:Lorsque l'eau de refroidissement passe par la partie chauffante de l'extrudeuse, elle absorbe la chaleur et se réchauffe.pour dissiper la chaleur et réduire la température de l'eau.
5Retour de l'eau de refroidissement:L'eau de refroidissement reflue à nouveau dans le réservoir d'eau du refroidisseur.l'eau de refroidissement complète un cycle et est prête à être pompée à nouveau et livrée à la partie chauffée de l'extrudeuse.
Grâce à une circulation continue, le refroidisseur peut fournir de l'eau de refroidissement de manière stable à la partie chauffante de l'extrudeuse, qui joue le rôle de refroidissement et d'équipement de refroidissement.Cela garantit que l'extrudeuse fonctionne dans la plage de température de fonctionnement appropriée et améliore l'efficacité de la production et la qualité du produit.
