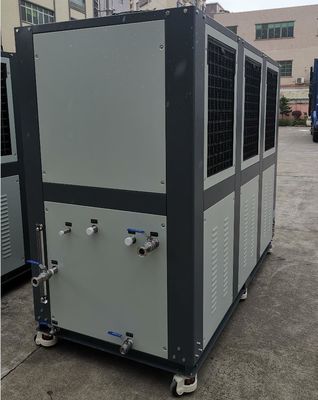

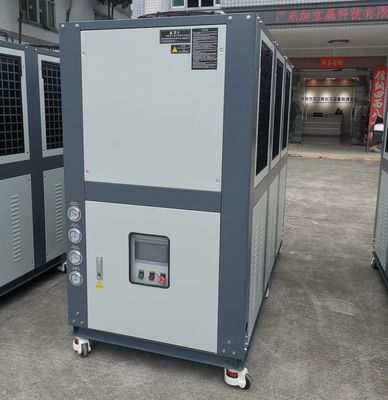

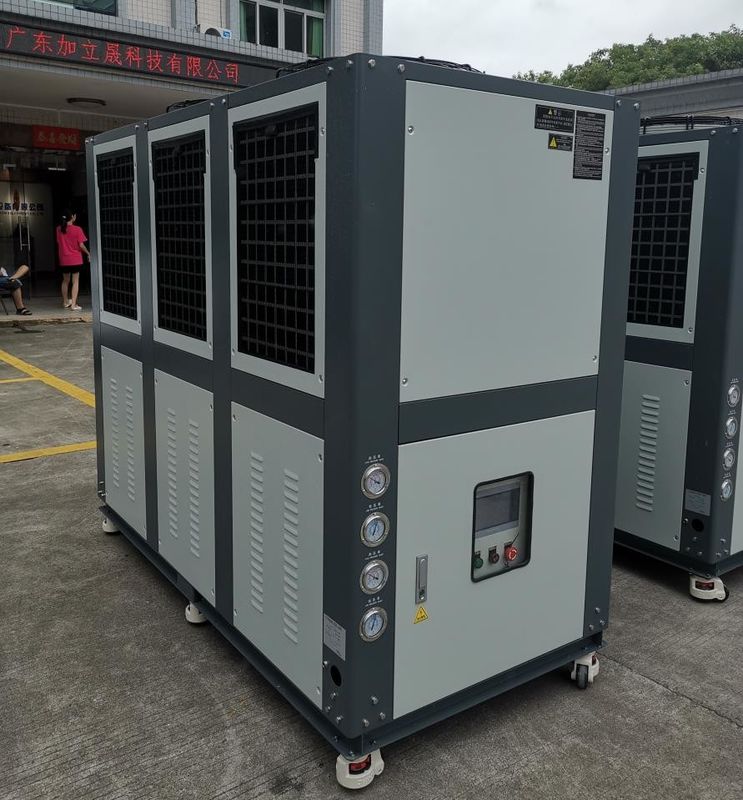

JLSF-20HP refroidisseur d'eau refroidi par air Conversion de fréquence Température constante
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-20HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 300 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Points culminants: | Deux refroidisseurs en un/Contrôle indépendant de deux systèmes |
|---|---|---|---|
| Système de contrôle: | 2 PLC/Micro-ordinateur | température de l'eau de débouché: | 5-50℃ |
| Type de compresseur: | Rouleau/semi-hermétique/hermétique | Vaporisateur: | Bobine de réservoir d'eau/échangeur de chaleur de Shell et de tube/plat |
| condensateur: | Tube à ailettes | Fans de condensateur: | Axial/centrifugeur |
| Niveau sonore: | ≤75dB (A) | Voltage: | 220V/380V/415V/440V/480V |
| Fréquence: | 50Hz/60Hz | Réfrigérant: | R22/R407C/R134A/R410A/R404A |
| système de protection: | Pression, écoulement d'eau, surcharge, etc. hauts-bas. | pompe: | Centrifuge/verticale |
| garantie: | 12 mois | ||
| Mettre en évidence: | JLSF-20HP refroidisseur d'eau à air,Conversion de fréquence des refroidisseurs d'eau refroidis par air,Chiller refroidi par air à température constante |
||
Description de produit
JLSF-20HP refroidisseur à température constante à conversion de fréquence, contrôle de température précis
Description du produit:
Le refroidisseur à température constante à fréquence variable est un équipement de réfrigération utilisé dans les applications industrielles et commerciales.Il combine la technologie de conversion de fréquence et la technologie de régulation de température constante pour permettre un réglage précis de la température et un contrôle de la consommation d'énergie en fonction des besoins.
La technologie de conversion de fréquence fait référence au réglage de la capacité de refroidissement en réglant la vitesse du compresseur dans le système de réfrigération.Les refroidisseurs traditionnels utilisent généralement des compresseurs à vitesse fixe et ne peuvent fonctionner qu'à une puissance et une capacité de refroidissement fixesLe refroidisseur à température constante à fréquence variable peut ajuster la vitesse du compresseur en fonction des besoins réels pour répondre à la demande de charge et réaliser un fonctionnement de réfrigération à haut rendement.
La technologie de contrôle de la température constante fait référence au contrôle précis de la température de l'eau du refroidisseur par des capteurs de température et des systèmes de contrôle précis.Cette technologie peut assurer que le refroidisseur produit une température constante et convient aux applications nécessitant des exigences de température élevées., tels que la médecine, l'industrie chimique, les semi-conducteurs et d'autres domaines.
Caractéristiques du produit:
Le refroidisseur à température constante à conversion de fréquence présente les avantages suivants:
1- Économie d'énergie et efficacité élevée:La vitesse du compresseur est réglée par conversion de fréquence et réglée intelligemment en fonction de la demande de charge pour éviter le gaspillage de consommation d'énergie et améliorer l'efficacité de l'utilisation de l'énergie.
2Contrôle de température précis:En utilisant une technologie de contrôle de température constante, un contrôle précis de la température de l'eau du refroidisseur peut être réalisé pour répondre aux exigences en matière de température élevée.
3Fonctionnement stable:Le refroidisseur à température constante à fréquence variable peut ajuster les paramètres de fonctionnement en temps réel en fonction des changements de charge, maintenir des conditions de travail stables,et améliorer la fiabilité et la stabilité des équipements.
4Pour économiser de l' espace:Comparativement aux refroidisseurs traditionnels, les refroidisseurs à température constante à fréquence variable sont généralement de plus petite taille et occupent moins d'espace, ce qui les rend adaptés aux endroits avec un espace limité.
En bref, les refroidisseurs à température constante à fréquence variable sont largement utilisés dans les domaines industriel et commercial et peuvent fournir un contrôle de température précis et à haut rendement.solutions de réfrigération stables et fiables.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à température constante à fréquence variable peut être divisé en trois parties principales: système de cycle de réfrigération,système de commande et système de réglage de température constante.
1Système de cycle de réfrigération:
- Le compresseur:Le refroidisseur à température constante à fréquence variable utilise une technologie à fréquence variable pour contrôler la vitesse du compresseur.Le compresseur est responsable de la compression du gaz réfrigérant en gaz à haute température et haute pression.
- Le condensateur:Le gaz à haute température et haute pression dissipe la chaleur à travers le condenseur, se refroidit et se transforme en liquide à haute pression et haute température.
- La soupape de dilatation:Le liquide à haute pression et à haute température pénètre dans l'évaporateur par la vanne de dilatation.
- L' évaporateur:Le gaz réfrigérant absorbe la chaleur à travers l'évaporateur, refroidissant ainsi le flux d'eau à travers les tuyaux de l'évaporateur, ce qui fait baisser la température de l'eau.
- Circulation de l'eau de refroidissement:L'eau de refroidissement circule à travers l'évaporateur, absorbe la chaleur dans l'évaporateur, puis retourne à l'unité d'eau de refroidissement pour poursuivre le cycle.
2Système de contrôle:
- Contrôle de conversion de fréquence:Ajustez la vitesse du compresseur en contrôlant le convertisseur de fréquence et ajustez la capacité de refroidissement en fonction des besoins réels pour améliorer l'efficacité énergétique et économiser de l'énergie.
- Capteur de pression et de température:Le système de commande surveille en temps réel les conditions de pression et de température dans le cycle de réfrigération par le biais du capteur de pression et du capteur de température.
- L' algorithme de contrôle:D'après le signal de rétroaction du capteur,le système de commande utilise un algorithme de commande spécifique pour régler la puissance de sortie de l'onduleur afin d'obtenir un contrôle précis de la température et un effet de réfrigération optimisé.
3Système de thermostat:
- Réglage de la température et rétroaction:Les utilisateurs peuvent régler la valeur de température constante souhaitée via le panneau de commande ou la télécommande.Le système de commande surveille la température de l'eau de refroidissement en temps réel à travers un capteur de température et compare le signal de rétroaction avec la température réglée.
- Le régulateur:Selon la différence de température,le système de commande ajuste le débit d'eau de refroidissement en contrôlant l'actionneur (comme une soupape magnétique) pour maintenir la température de l'eau de refroidissement stable près de la valeur définie.
- La boucle de rétroaction:Le système de commande maintient la température de l'eau de refroidissement constante en ajustant continuellement l'ouverture de l'actionneur pour obtenir une régulation constante de la température.
En fonctionnant de manière globale le système de cycle de réfrigération, le système de commande et le système de réglage de température constante,le refroidisseur à température constante à fréquence variable peut fournir un contrôle précis de la température en fonction des besoins réels tout en réalisant un fonctionnement de réfrigération à haut rendement.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtre | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | Le JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | JLSF-15HP | Le JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Les refroidisseurs à température constante à conversion de fréquence conviennent à de nombreuses industries et domaines d'application, y compris, mais sans s'y limiter, les aspects suivants:
1Industrie manufacturière:Les refroidisseurs à température constante à conversion de fréquence peuvent être utilisés dans divers processus de l'industrie manufacturière, tels que le traitement des plastiques, le moulage par injection, le traitement du caoutchouc, le traitement des métaux,transformation du verreIls peuvent fournir de l'eau froide stable à température constante pour ces processus afin d'assurer la qualité du produit et l'efficacité de la production.
2Industrie chimique:Dans les procédés chimiques, certaines réactions nécessitent un contrôle strict de la température.Les refroidisseurs à température constante à conversion de fréquence peuvent fournir le contrôle de température précis requis pour répondre aux exigences des réactions chimiques.
3Industrie pharmaceutique:Dans le processus de fabrication de produits pharmaceutiques et de dispositifs médicaux, un contrôle précis de la température est nécessaire pour assurer la qualité et la sécurité des produits.Les refroidisseurs à température constante à fréquence variable peuvent fournir une eau froide à température constante précise pour des applications telles que la production pharmaceutique, le refroidissement des équipements de laboratoire et médicaux.
4Industrie des semi-conducteurs:Dans le processus de fabrication des semi-conducteurs, un contrôle précis de la température des équipements et des matériaux est nécessaire pour assurer la qualité et les performances du produit.Le refroidisseur à température constante à fréquence variable peut fournir de l'eau de refroidissement stable pour le refroidissement et le contrôle de la température des équipements à semi-conducteurs.
5Industrie alimentaire et des boissons:Lors de la transformation des aliments et des boissons, un contrôle de la température est nécessaire pour assurer la qualité des produits et la sécurité alimentaire.Applications de réfrigération et de conservation dans la transformation alimentaire.
En plus des industries susmentionnées, les refroidisseurs à température constante à fréquence variable peuvent également être utilisés dans l'aérospatiale, l'énergie, la métallurgie, le textile,électronique et autres domaines pour répondre aux besoins de différentes industries en matière de contrôle de température précis et de réfrigération à haut rendement.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Comment le contrôle de la conversion de fréquence des refroidisseurs à température constante à fréquence variable améliore-t-il l'efficacité énergétique et permet-il d'économiser de l'énergie?
Le contrôle de la conversion de fréquence peut améliorer considérablement l'efficacité énergétique et l'économie d'énergie des refroidisseurs à température constante à fréquence variable, principalement grâce aux aspects suivants:
1. Matching de charge:Les refroidisseurs traditionnels utilisent généralement des compresseurs à vitesse fixe qui ne peuvent pas être ajustés en fonction des exigences de charge, ce qui entraîne une faible efficacité de fonctionnement sous charge partielle.Le refroidisseur à température constante à fréquence variable utilise une technologie à fréquence variable, qui peut ajuster la vitesse du compresseur en fonction de la demande de charge réelle pour correspondre aux changements de charge.réduction de la consommation d'énergie.
2. Opération à charge partielle:Le refroidisseur à température constante à fréquence variable peut ajuster la capacité de refroidissement en fonction des besoins réels pour l'équilibrer avec la demande de charge.le système peut fonctionner à une capacité de refroidissement inférieure pour réduire la consommation d'énergieEn revanche, les refroidisseurs traditionnels à vitesse fixe fonctionnent toujours à puissance nominale dans des conditions de faible charge, ce qui entraîne un gaspillage d'énergie.
3- Démarrages et arrêts fréquents:Les refroidisseurs traditionnels ont un courant de démarrage élevé lorsqu'ils sont démarrés.mais les refroidisseurs à température constante à fréquence variable peuvent éviter les démarrages et arrêts fréquents car ils peuvent ajuster l'état de fonctionnement en fonction des besoins réelsEn réduisant le nombre de démarrages et d'arrêts, la consommation d'énergie et l'usure mécanique des équipements sont réduites et l'efficacité énergétique est améliorée.
4. Contrôle intelligent de la consommation d'énergie:Le refroidisseur à température constante à fréquence variable surveille la demande de charge et l'état de fonctionnement en temps réel via le système de commande, ajuste la capacité de refroidissement en fonction des besoins réels,et parvient à un contrôle intelligent de la consommation d'énergieEn utilisant des algorithmes de contrôle avancés et des capteurs précis, il peut optimiser et ajuster en fonction des conditions réelles et améliorer l'efficacité énergétique du système.
5Conception d'un transfert de chaleur efficace:Les refroidisseurs à température constante à fréquence variable utilisent généralement des échangeurs de chaleur efficaces dans la conception des composants de transfert de chaleur pour améliorer l'efficacité du transfert de chaleur et les effets d'échange de chaleur.Cela peut réduire la consommation d'énergie et améliorer l'efficacité du refroidissement.
En résumé,Le contrôle à fréquence variable permet aux refroidisseurs à température constante à fréquence variable d'obtenir des avantages en matière d'efficacité énergétique et d'économie d'énergie dans le fonctionnement réel grâce à l'appariement de la charge., fonctionnement à charge partielle, réduction des démarrages et arrêts fréquents et contrôle intelligent de la consommation d'énergie.
