JLSF-100D refroidi à l'air à vis réfrigérateur d'installation intégrée
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-100D |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Chiller intégré à vis refroidi à l'air | Compresseur: | Compresseur à vis/Hanbell |
|---|---|---|---|
| Système de contrôle: | PLC/Siemens | Contrôleur: | Microprocesseur/Siemens |
| Température ambiante: | 5-35℃ | Capacité de refroidissement: | 100-1000kW |
| Mode de démarrage: | Y-△/Démarrage progressif | Type de compresseur: | Compresseur à vis |
| Évaporateur: | Shell et tube | Condensateur: | Tubes à nageoires |
| Réfrigérant: | R22/R407C/R134A | Application du projet: | Produits industriels |
| Protéger: | Haute/basse pression/phase/surcharge/antigel | Contrôle réfrigérant: | Valve électronique d'expansion |
| Garantie: | 1 année | ||
| Mettre en évidence: | Chiller à vis intégré refroidi à l'air,Chiller à vis à refroidissement par air intelligent |
||
Description de produit

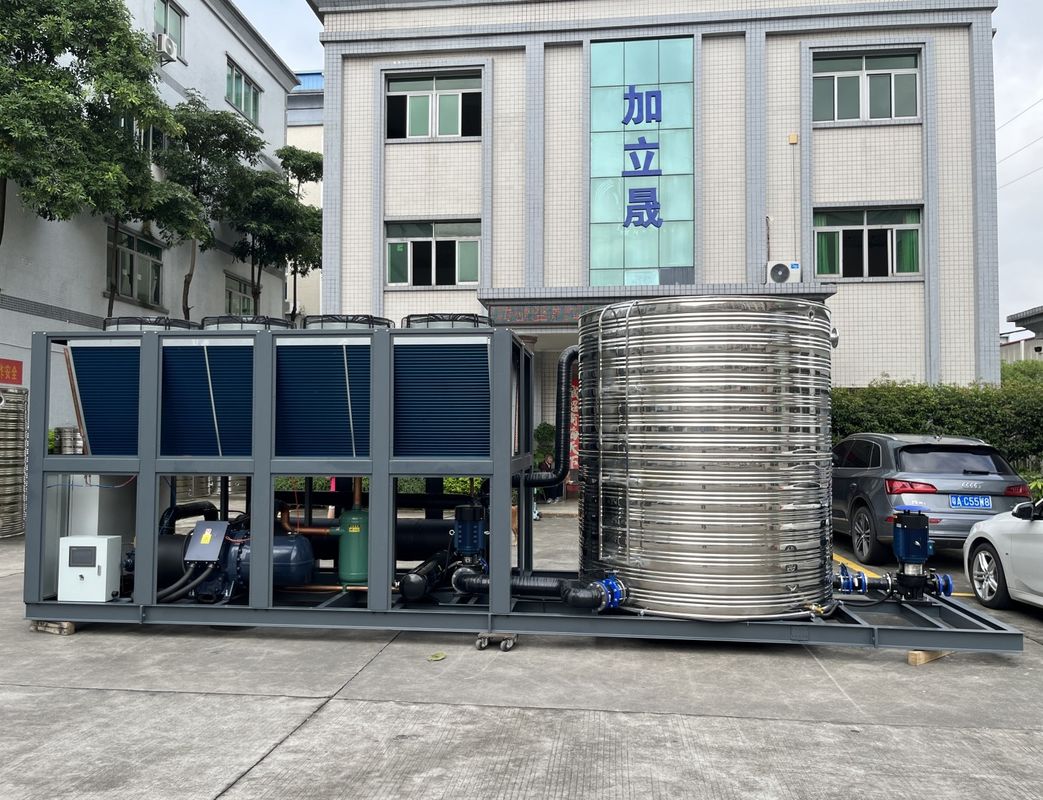

Chiller à vis refroidi à l'air JLSF-100D, installation intégrée, équipement intelligent
Description du produit:
Le refroidisseur intégré à vis refroidi à l'air est un équipement de refroidissement qui intègre un compresseur à vis et un refroidisseur.Il utilise un compresseur à vis comme principal dispositif de compression pour fournir de l'eau froide ou du liquide de refroidissement en comprimant et refroidissant le liquide de refroidissementComparativement aux refroidisseurs traditionnels, les refroidisseurs intégrés à vis refroidis à l'air ne nécessitent pas de tour de refroidissement ou de source d'eau de refroidissement supplémentaire.mais dissipent la chaleur dans l'air environnant à travers un système de refroidissement du ventilateur.
Ce type de refroidisseur présente plusieurs avantages: premièrement, il est relativement simple à installer et à entretenir, car il ne nécessite pas de tours de refroidissement et de systèmes d'eau supplémentaires.étant donné qu'il n'y a pas de connexion à une source d'eau externe, ils sont plus souples et mobiles et peuvent être utilisés dans différents environnements.les refroidisseurs intégrés à vis refroidis à l'air ont généralement une empreinte plus petite et conviennent à des emplacements à installation limitée;.
Toutefois, l'efficacité de refroidissement des refroidisseurs intégrés à vis refroidis à l'air peut être légèrement inférieure à celle des refroidisseurs traditionnels.leur efficacité de refroidissement peut être affectée par la température ambiante et l'humiditéDans les environnements à température et humidité élevées, ils peuvent nécessiter des ventilateurs plus grands et une puissance plus élevée pour les maintenir en fonctionnement.
En général, le refroidisseur intégré à vis refroidi par air est un équipement de refroidissement facile à installer et à utiliser et adapté à certains environnements d'application spécifiques.les besoins spécifiques et les conditions environnementales doivent être pris en considération, et une consultation approfondie avec le fournisseur est nécessaire pour sélectionner le modèle de refroidisseur le plus approprié.
Caractéristiques de production:
Le refroidisseur intégré à vis refroidi à l'air présente les caractéristiques suivantes:
1. conception intégrée:Le refroidisseur intégré à vis refroidi à l'air intègre le compresseur à vis et le refroidisseur en un seul appareil, ce qui réduit la complexité de l'installation et de la connexion.Cette conception intégrée rend le refroidisseur plus compact et adapté aux environnements avec un espace limité.
2Système de refroidissement autonome:Contrairement aux refroidisseurs traditionnels qui nécessitent des tours de refroidissement supplémentaires ou des sources d'eau de refroidissement, les refroidisseurs intégrés à vis refroidis par air disposent d'un système de refroidissement autonome.Il utilise un système de refroidissement par ventilateur intégré pour obtenir le refroidissement en dissipant la chaleur dans l'air environnantCela élimine la dépendance à l'égard des sources d'eau de refroidissement externes, ce qui augmente la flexibilité et la mobilité.
3. Convient pour les endroits sans source d'eau de refroidissement:Étant donné qu'aucune source d'eau de refroidissement supplémentaire n'est requise, le refroidisseur intégré à vis refroidi à l'air est particulièrement adapté aux endroits où l'eau de refroidissement ne peut pas être fournie.certaines zones industrielles ou certains bâtiments peuvent ne pas disposer d'une source d'eau de refroidissement, et ce refroidisseur peut fournir un refroidissement dans ces environnements.
4- Maintenance simplifiée:En raison de la conception intégrée et du système de refroidissement autonome, l'entretien du refroidisseur intégré à vis refroidi à l'air est relativement simplifié.Il n'y a pas de tours de refroidissement ou de systèmes de traitement de l'eau à entretenir, réduisant la charge de travail et les coûts de maintenance.
5- Flexibilité et mobilité:Les refroidisseurs intégrés à vis refroidis à l'air ont généralement une faible empreinte et conviennent à l'installation dans des endroits peu spacieux.puisqu'il n'est pas nécessaire de se connecter à une source d'eau de refroidissement, ils peuvent être installés de manière plus souple lorsque le refroidissement est nécessaire.expositions ou installations temporaires nécessitant un refroidissement temporaire.
6- Économie d'énergie et protection de l'environnementLes refroidisseurs intégrés à vis refroidis à l'air adoptent généralement des technologies et des systèmes de contrôle d'économie d'énergie avancés pour améliorer l'efficacité énergétique et réduire la consommation d'énergie.étant donné qu'aucune source d'eau de refroidissement supplémentaire n'est requise, la demande de ressources en eau est réduite, contribuant ainsi à la protection de l'environnement.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi par air est le suivant:
Procédure de compression:Le réfrigérant est comprimé dans un gaz à haute température et haute pression dans le compresseur à vis, puis pénètre dans le condensateur.
Processus de condensation:Le gaz à haute température et haute pression est refroidi dans le condensateur pour devenir un liquide à haute pression, et en même temps libère de la chaleur,qui se dissipe dans l'air extérieur par les ventilateurs et les radiateurs.
Processus d' expansion:Après que le liquide à haute pression ait été décompressé par la vanne de dilatation, il devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
Processus d'évaporation:Le liquide à basse température et basse pression s'évapore dans l'évaporateur, absorbe la chaleur de la pièce, refroidit l'eau de refroidissement dans la pièce, et la fait circuler dans la pièce,atteignant ainsi l'objectif de réduction de la température intérieure.
Paramètres techniques:
| Modèle | JLSF-30D | JLSF-40D | JLSF-50D | Le numéro de série de l'appareil | Le numéro de série JLSF-70 | Le numéro de série JLSF-80 | JLSF-90D | Le JLSF-100D | Le numéro de série JLSF-110 | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | ||||||||||
| Puissance totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Courant courant | Une | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Eau réfrigérée | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN 125 |
| type | Type de nageoire d'aluminium à manche de cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, vanne de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H est | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| le poids | Poids total de l'eau | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modèle | Le numéro de série JLSF-120 | Le numéro de série JLSF-130 | Le numéro de série JLSF-150 | Le code de conduite est le code de conduite suivant: | Le code de conduite est le JLSF-180D | Le numéro de série JLSF-200 | Le numéro de série de l'appareil | Le numéro de série est le numéro de série. | JLSF-300D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | ||||||||||
| Puissance totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Courant courant | Une | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Eau réfrigérée | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Type de nageoire d'aluminium à manche de cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, vanne de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H est | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| le poids | Poids total de l'eau | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industrie des applications:
Les refroidisseurs intégrés à vis refroidis à l'air sont largement utilisés dans les industries et les applications suivantes:
1- Fabrication industrielle:Un refroidisseur intégré à vis refroidi à l'air peut être utilisé pour le refroidissement et le contrôle de la température dans les processus de fabrication industrielle, tels que le traitement des plastiques, le traitement du caoutchouc, le traitement des métaux,traitement chimiqueIls peuvent fournir un refroidissement stable et un contrôle de la température pour les équipements mécaniques, les équipements de traitement, les liquides de refroidissement et plus encore.
2- bâtiments commerciaux:Les immeubles de bureaux, les centres commerciaux, les hôtels et les autres lieux des bâtiments commerciaux nécessitent généralement des systèmes de climatisation et de refroidissement pour assurer le confort intérieur et le fonctionnement normal des équipements.Le refroidisseur intégré à vis refroidi à l'air peut fournir de l'eau de refroidissement pour les systèmes de climatisation centraux afin de répondre aux besoins de refroidissement des grands bâtiments commerciaux.
3Les établissements médicaux:Les établissements médicaux tels que les hôpitaux, laboratories and pharmaceutical factories require precise temperature control and cooling systems to maintain the normal operation of medical equipment and the stability of the experimental environmentLe refroidisseur intégré à vis refroidi par air peut fournir une eau de refroidissement stable et un contrôle de la température pour répondre aux besoins des installations médicales.
4Centre de données:Les centres de données sont des installations essentielles qui stockent et traitent de grandes quantités de données et nécessitent des systèmes de refroidissement puissants pour maintenir les températures des serveurs et des équipements dans des limites acceptables.Le refroidisseur intégré à vis refroidi par air peut fournir une capacité de refroidissement efficace pour le centre de données, assurant le fonctionnement normal du centre de données et la stabilité des équipements.
5- stockage réfrigéré:Dans l'industrie alimentaire et logistique, le contrôle de la température des environnements tels que les congélateurs, le stockage au froid et le transport par chaîne du froid est crucial.Le refroidisseur intégré à vis refroidi à l'air peut fournir une capacité de refroidissement stable pour assurer la qualité et la sécurité des produits congelés et réfrigérés.
6- culture en serre:Dans la culture en serre, la température et l'humidité doivent être contrôlées pour assurer des conditions de croissance idéales.Les refroidisseurs intégrés à vis refroidis par air peuvent être utilisés pour fournir un refroidissement et un contrôle de la température des serres afin d'assurer une croissance saine des plantes.
7Fabrication électronique:Dans le processus de fabrication de l'électronique, de nombreux appareils et composants nécessitent un contrôle précis de la température pour assurer la qualité et les performances.Des refroidisseurs intégrés à vis refroidis à l'air peuvent être utilisés pour fournir un refroidissement stable et un contrôle de la température pour les équipements électroniques, équipements de semi-conducteurs, cartes de circuits imprimés, etc.
8- équipements et machines de refroidissement:Certains gros équipements et machines, tels que les générateurs, les transformateurs, les compresseurs, etc., génèrent une grande quantité de chaleur pendant leur fonctionnement.Des refroidisseurs intégrés à vis refroidis à l'air peuvent être utilisés pour refroidir ces équipements et maintenir leurs températures de fonctionnement dans une plage sûre.
9- transformation alimentaire et production de boissons:Lors de la transformation des aliments et de la production de boissons, la température et le taux de refroidissement du produit doivent être contrôlés.Le refroidisseur intégré à vis refroidi à l'air peut être utilisé pour fournir un refroidissement et un contrôle de la température pour les équipements de transformation alimentaire, les chambres frigorifiques, les lignes de production de boissons, etc.
10- Produits surgelés et logistique réfrigérée:L'industrie de la logistique des aliments surgelés et réfrigérés nécessite une grande quantité d'équipements de refroidissement pour maintenir l'environnement de la chaîne du froid des produits.Le refroidisseur intégré à vis refroidi par air peut être utilisé pour le contrôle de la température et les besoins de refroidissement dans les congélateurs, véhicules réfrigérés et conteneurs réfrigérés.
11Industrie pétrolière et chimique:Dans le processus de production de pétrole et de produits chimiques, de nombreux produits chimiques et équipements doivent être refroidis et la température contrôlée.Le refroidisseur intégré à vis refroidi par air peut fournir un refroidissement stable et un contrôle de la température pour les réacteurs, tours de distillation, réservoirs de stockage, etc.
12- congélation et glaçage:Le refroidisseur intégré à vis refroidi à l'air peut être utilisé pour les besoins de refroidissement des aliments surgelés, des équipements de fabrication de glace, des lieux de fabrication de glace, etc.Ils peuvent fournir de l'eau froide à basse température pour refroidir et congeler rapidement les produits.
13- l'industrie textile et de l'imprimerie:Dans le processus textile et d'impression, la température et l'humidité des équipements et des matériaux doivent être contrôlées.Le refroidisseur intégré à vis refroidi par air peut être utilisé pour fournir un refroidissement et un contrôle de la température pour les machines textiles, équipements d'impression, lignes de production d'impression et de teinture, etc.
14. refroidissement dans des environnements à haute température:Certains scénarios d'application spécifiques, tels que les processus à haute température et le refroidissement des équipements dans des environnements à haute température,nécessitent des systèmes de refroidissement capables de fonctionner dans des conditions de température extrêmesLe refroidisseur intégré à vis refroidi par air a une bonne adaptabilité et peut fournir un effet de refroidissement stable dans des environnements à haute température.
Ce sont là quelques domaines d'application typiques des refroidisseurs à vis intégrés refroidis à l'air, mais ils ne se limitent pas à ceux-ci.Ils sont largement utilisés dans de nombreuses industries pour répondre aux besoins de refroidissement et de contrôle de la températureLes applications spécifiques dépendent des besoins des différentes industries et des exigences spécifiques des procédés.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Comment choisir la capacité de refroidissement et la puissance d'un refroidisseur à vis refroidi à l'air?
Lors de la sélection de la capacité de refroidissement et de la puissance d'un refroidisseur à vis refroidi à l'air, vous devez tenir compte des facteurs suivants:
1. Charge de refroidissement:Tout d'abord, vous devez déterminer la charge de refroidissement requise, c'est-à-dire la capacité de refroidissement requise pour l'espace ou l'équipement à refroidir.La charge de refroidissement peut être estimée en fonction de facteurs tels que la surface du bâtiment, la charge thermique des équipements et l'environnement d'utilisation.
2Conditions environnementales:La température ambiante et l'humidité ont une incidence sur les performances du refroidisseur.Il est donc nécessaire de prendre en considération l'impact des conditions environnementales sur les performances du refroidisseur..
3- Ajustement de la capacité:Certains refroidisseurs à vis à air ont une fonction de capacité réglable qui peut être ajustée en fonction des besoins réels.vous pouvez choisir un refroidisseur avec fonction de réglage de la capacité pour améliorer l'efficacité énergétique et la flexibilité opérationnelle.
4Le ratio d'efficacité énergétique:Le ratio d'efficacité énergétique (EER) de l'unité de réfrigération est un indicateur important pour mesurer l'efficacité énergétique du refroidisseur.Un taux d'efficacité énergétique plus élevé signifie une plus grande capacité de refroidissement par unité d'énergieLors du choix d'un refroidisseur, vous pouvez comparer les ratios d'efficacité énergétique de différents modèles et marques et choisir un refroidisseur avec un ratio d'efficacité énergétique plus élevé.
5Budget et rentabilité:Enfin, le budget et le rapport coût/efficacité sont également des facteurs importants à prendre en considération lors du choix d'un refroidisseur.coût d'exploitation et coût d'entretien du refroidisseur, ainsi que la période de récupération prévue.
En tenant compte des facteurs ci-dessus, il est généralement recommandé de choisir un refroidisseur à vis à refroidissement par air approprié sous la direction d'ingénieurs ou de professionnels.Ils peuvent effectuer des sélections de capacité de refroidissement et de puissance plus précises en fonction des besoins spécifiques de l'application et des conditions environnementales, et fournir des conseils professionnels.
