JLSF-25HP refroidisseur d'eau refroidi par air avec réservoir isolé pour l'industrie du papier
Détails sur le produit:
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-25HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 15 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 150 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Système de contrôle: | PLC/micro-ordinateur |
|---|---|---|---|
| température de l'eau de débouché: | 5-50℃ | Type de compresseur: | Ruloir/semi-hermétique/hermétique |
| Évaporateur: | Échangeur de chaleur de Shell And Tube /Plate | Condensateur: | Tubes à nageoires |
| réservoir d'eau: | 1000 à 1500 litres | Fans de condensateur: | Axial/centrifugeur |
| Niveau de bruit: | ≤65dB (A) | Voltage: | 220V/380V/415V/440V/480V |
| Fréquence: | 50 Hz/60 Hz | Réfrigérant: | R22/R407C/R134A/R410A/R404A |
| Système de protection: | Pression, écoulement d'eau, surcharge, etc. hauts-bas. | Pompes: | Centrifuge/verticale |
| Garantie: | 12 mois | ||
| Mettre en évidence: | Chiller à eau refroidi à l'air pour l'industrie du papier,Chiller à eau refroidi à l'air par réservoir isolé |
||
Description de produit

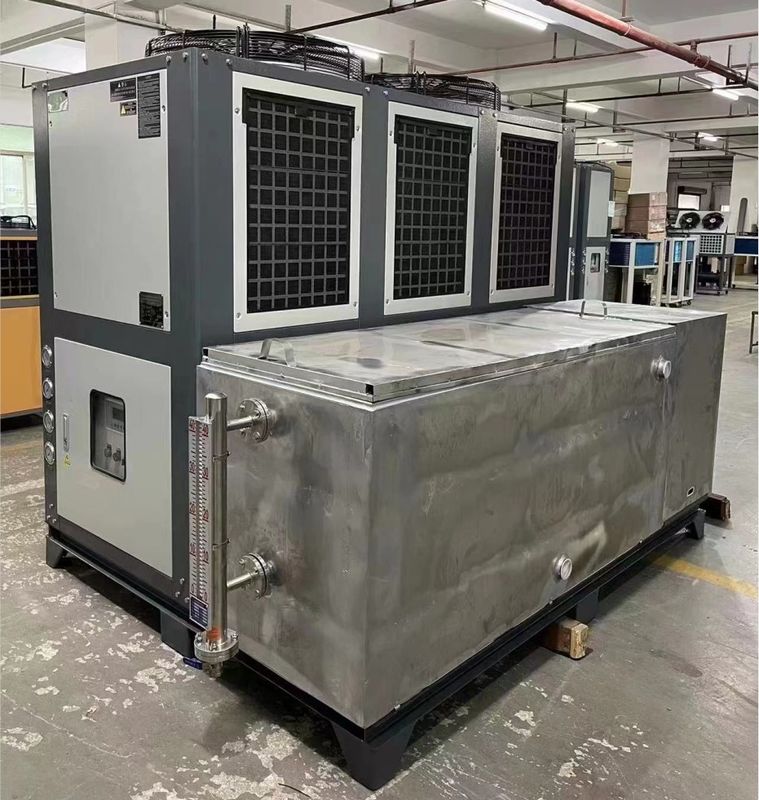

JLSF-25HP refroidisseur d'eau à air avec réservoir isolé pour l'industrie du papier
Description du produit:
Le refroidisseur intégré refroidi à l'air est un dispositif de refroidissement qui intègre un refroidisseur, un réservoir d'eau isolé et une pompe de circulation externe.et la chaleur est rejetée du système de refroidissement par un ventilateur sans source d'eau de refroidissement supplémentaireLa conception intégrée du refroidisseur intégré refroidi par air facilite l'installation pour les utilisateurs.
Caractéristiques du produit:
Voici quelques caractéristiques et scénarios d'application des refroidisseurs intégrés refroidis à l'air:
1Installation simplifiée:Le refroidisseur intégré refroidi à l'air intègre une tour de refroidissement et un refroidisseur, et l'installation est relativement simple sans systèmes de tuyauterie et d'eau de refroidissement encombrants.
2- Économie de place:Comparativement aux systèmes de refroidissement traditionnels, les refroidisseurs intégrés refroidis à l'air prennent moins de place et conviennent à des endroits avec un espace limité.
3Ventilateur intégré:Le refroidisseur intégré refroidi à l'air est équipé d'un ventilateur intégré et la chaleur est évacuée par le fonctionnement du ventilateur, sans pompes d'eau de refroidissement et tours de refroidissement supplémentaires.
4Opération indépendante:Le refroidisseur intégré refroidi à l'air peut fonctionner de manière indépendante sans dépendre d'une source d'eau de refroidissement externe et convient à certains environnements où l'eau de refroidissement ne peut pas être fournie.
Principe de fonctionnement:
Les principaux composants d'un refroidisseur à air comprennent un compresseur, un condenseur d'air, une vanne de dilatation et un évaporateur.
1Le compresseur absorbe le gaz réfrigérant à basse pression et à basse température et le comprime en gaz à haute pression et à haute température.
2Ce gaz réfrigérant à haute température et haute pression pénètre dans le condenseur d'air, échange de chaleur avec l'air ambiant et rejette la chaleur dans l'environnement.tandis que le réfrigérant se condense d'un état gazeux à un état liquide.
3Le liquide réfrigérant à haute pression passe par la vanne de dilatation, la pression chute soudainement et il se transforme en liquide réfrigérant à basse pression et basse température.
4Le liquide réfrigérant à basse température et basse pression pénètre dans l'évaporateur, absorbe la chaleur intérieure, s'évapore à l'état gazeux par lui-même,et la température intérieure diminue pour atteindre l'objectif de réfrigération.
5Le gaz réfrigérant est aspiré dans le compresseur pour compléter un cycle.
Les avantages des refroidisseurs à air comprennent la simplicité d'installation, l'absence de tours de refroidissement et de pompes à eau de refroidissement, ainsi que de faibles coûts d'entretien.son efficacité est inférieure à celle des refroidisseurs à eau, en particulier à des températures ambiantes élevées, et son efficacité sera encore réduite.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtres | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulé | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | Le JLSF-15HP | Le JLSF-20HP | Le JLSF-25HP | JLSF-30HP | JLSF-40HP | Le JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulé | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Les refroidisseurs à air sont largement utilisés dans les industries suivantes:
1. Fabrication:Les refroidisseurs à air sont largement utilisés dans la fabrication, en particulier dans les processus de production nécessitant de grandes quantités de refroidissement.la fabrication de verre et d'autres industries nécessitent tous un équipement de refroidissement pour contrôler la température des équipements ou des produits.
2Industrie chimique:Dans l'industrie chimique, de nombreux processus nécessitent un contrôle de la température pour assurer des réactions efficaces.Les refroidisseurs à air peuvent fournir un effet de refroidissement stable pendant les réactions chimiques et maintenir les réactifs dans une plage de température appropriée.
3Industrie pharmaceutique:De nombreux procédés pharmaceutiques dans l'industrie pharmaceutique nécessitent un contrôle précis de la température.équipement de laboratoire, et les produits pharmaceutiques et les vaccins.
4Industrie alimentaire et des boissons:Un équipement de refroidissement est souvent nécessaire pour contrôler la température des produits pendant la transformation des aliments et la production de boissons.équipements de conservation et de stockage, et les besoins de refroidissement dans les lignes de production de boissons.
5L'industrie de l'impression:Au cours du processus d'impression, en particulier dans l'impression à grande échelle,un équipement de refroidissement est nécessaire pour contrôler la température de l'imprimante afin d'assurer la qualité de l'impression et le fonctionnement normal de l'équipementLes refroidisseurs refroidis à l'air peuvent fournir des effets de refroidissement stables et répondre aux besoins de l'industrie de l'impression.
Outre les industries susmentionnées, les refroidisseurs à air sont également couramment utilisés dans les systèmes de climatisation de bâtiment, la fabrication d'électronique, les industries de l'énergie,et les laboratoires et les établissements de rechercheLeur application dans ces industries est principalement de contrôler la température des équipements ou des produits, d'améliorer l'efficacité de la production, d'assurer la qualité des produits et de répondre aux exigences spécifiques du processus.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Pourquoi un refroidisseur à air a-t-il besoin d'un grand réservoir d'eau extérieur?
Il y a plusieurs raisons principales pour lesquelles les refroidisseurs à air sont équipés d'un grand réservoir d'eau externe:
1. Fournir une capacité de refroidissement supplémentaire:Un réservoir d'eau externe peut fournir un volume plus important, augmentant ainsi la capacité thermique du système de refroidissement.Cela signifie que le refroidisseur peut gérer des charges de chaleur plus importantes et fournir une plus grande capacité de refroidissement en cas de besoinUn réservoir d'eau de grande capacité peut stocker plus d'eau de refroidissement, ce qui permet au système de fournir un effet de refroidissement plus stable pendant le fonctionnement à forte charge.
2. Augmenter le temps d'échange thermique de l'eau de refroidissement:Le réservoir d'eau externe peut fournir un temps d'échange thermique plus long, donnant à l'eau de refroidissement plus de temps pour échanger de la chaleur avec le condensateur.Cela augmente l'effet de refroidissement et rend le système de refroidissement plus efficace.
3. Réduire la température de l'eau de refroidissement:Un réservoir d'eau externe de grande capacité peut contenir plus d'eau de refroidissement, ce qui fait que la température de l'eau de refroidissement augmente plus lentement.Cela garantit que la température de l'eau de refroidissement est toujours maintenue à un niveau inférieur, offrant un effet de refroidissement plus stable.
4. Réduire la fréquence de circulation du système de refroidissement:Le réservoir d'eau externe peut servir de tampon de stockage pour l'eau de refroidissement, réduisant la fréquence de circulation du système de refroidissement.Cela contribue à prolonger la durée de vie du système de refroidissement et réduit la consommation d'énergie.
5- Maintenance et nettoyage pratiques:Le réservoir d'eau externe peut être entretenu et nettoyé indépendamment de l'unité de refroidissement, ce qui permet aux opérateurs d'effectuer des entretiens et des inspections quotidiens.parce que le réservoir d'eau est situé à l'extérieur, elle réduit également l'occupation de l'espace intérieur et la production de bruit.
En résumé, l'équipement d'un grand réservoir d'eau externe peut fournir une capacité de refroidissement supplémentaire, augmenter le temps d'échange thermique, réduire la température de l'eau de refroidissement, réduire la fréquence du cycle,et faciliter la maintenance et le nettoyageCes avantages permettent au refroidisseur de fournir un refroidissement plus efficace et plus fiable.
