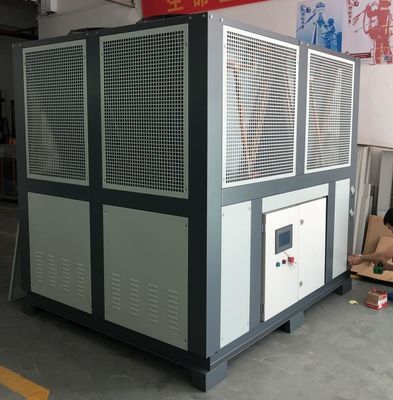

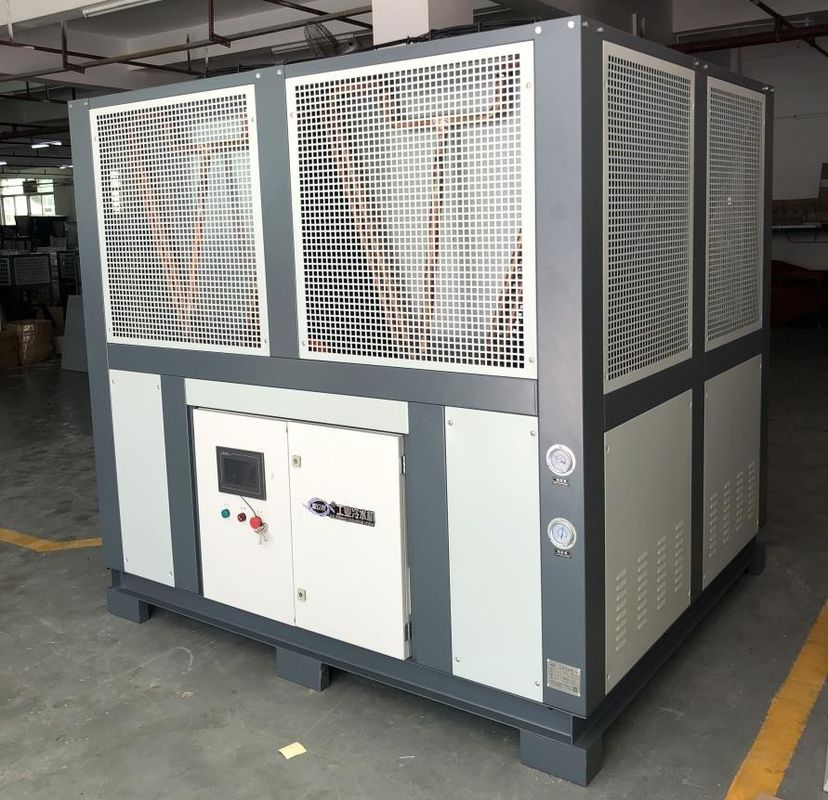

JLSF-50A R134A R404A Refroidisseur à vis refroidi à l'air pour machines de revêtement
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | Le numéro de série JLSF-50 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | réfrigérateur de vis refroidi par air | Type de compresseur: | Compresseur à vis |
|---|---|---|---|
| Évaporateur: | À ailettes | Condensateur: | Shell et tube |
| Système de commande: | PLC | Contrôleur: | Microprocesseur/Siemens |
| Niveau de bruit: | ≤65dB (A) | Protéger: | Pression haute-basse, surcharge, ordre de phase, antigel |
| Température ambiante maximale: | 5-35℃ | Réfrigérant: | R22/R407C/R134A/R404A |
| garantie: | 1 année | ||
| Mettre en évidence: | R404A refroidisseur à vis refroidi à l'air,R134A refroidisseur à vis refroidi à l'air,Les moulins à air refroidi |
||
Description de produit
JLSF-50D refroidisseur à vis à air industriel de la peinture, machines de revêtement, broyeurs, préparation de peinture
Description du produit:
Le refroidisseur à vis refroidi par air est un refroidisseur qui utilise la dissipation de chaleur refroidi par air. Il est principalement composé d'un compresseur à vis, d'un condenseur, d'un évaporateur, d'un ventilateur et d'un système de commande.
Le compresseur à vis est le composant principal du refroidisseur, qui utilise le mouvement rotatif de la vis pour compresser le gaz.stabilité et fiabilité, et sont adaptés aux systèmes de réfrigération et de climatisation de grande capacité.
Le condensateur est un composant utilisé pour refroidir le gaz réfrigérant à haute température et haute pression déchargé du compresseur et le convertir en état liquide.le condensateur dissipe la chaleur vers l'air environnant à travers un ventilateur pour obtenir la dissipation de la chaleur.
L'évaporateur est un composant qui absorbe la chaleur et évapore le réfrigérant. L'eau froide circule à travers l'évaporateur et échange de chaleur avec le réfrigérant dans l'évaporateur,réduisant ainsi la température de l'eau et donnant un effet de refroidissement.
Le ventilateur est la partie utilisée pour fournir le refroidissement de l'air, il souffle l'air environnant à travers le condenseur et aide le refroidisseur à dissiper la chaleur dans l'air.
Le système de commande surveille et régle le fonctionnement du refroidisseur à vis refroidi à l'air pour assurer le fonctionnement normal du système.et ajuster l'état de fonctionnement des compresseurs et des ventilateurs en fonction de la demande pour atteindre un rendement élevé et une économie d'énergie.
Le refroidisseur à vis refroidi à l'air adopte une méthode de dissipation de chaleur refroidi à l'air, ce qui élimine la dépendance à l'égard de sources d'eau de refroidissement supplémentaires,et convient aux endroits nécessitant des solutions de refroidissement indépendantesIl est largement utilisé dans les bâtiments commerciaux, la réfrigération industrielle, les centres de données et les produits pharmaceutiques pour ses avantages en matière de performances élevées, de flexibilité et d'économie d'énergie.
Caractéristiques de production:
Le refroidisseur à vis refroidi à l'air présente les caractéristiques suivantes:
1- Efficacité élevée:Le compresseur à vis est le composant principal du refroidisseur à vis refroidi à air, qui présente un rapport de consommation d'énergie et d'efficacité élevé.La conception et le principe de fonctionnement des compresseurs à vis leur permettent d'offrir des performances constantes à des charges élevées et à des charges partielles avec une faible consommation d'énergie.
2. Densité de capacité de refroidissement élevée:Le refroidisseur à vis refroidi à l'air adopte la méthode de dissipation de chaleur refroidi à l'air, et la chaleur est rejetée dans l'air environnant par le ventilateur, sans avoir besoin d'une source d'eau de refroidissement supplémentaire.Cela lui permet d'avoir une densité de refroidissement plus élevée pour une plus grande capacité de refroidissement dans les endroits où l'espace est limité.
3. Solution de refroidissement indépendante:Comme aucune source d'eau de refroidissement supplémentaire n'est requise, le refroidisseur à vis refroidi à l'air peut être utilisé comme solution de refroidissement indépendante.Cela le rend particulièrement utile dans des applications telles que les bâtiments commerciaux, les centres de données et la réfrigération industrielle où l'eau de refroidissement n'est pas facilement disponible ou disponible.
4La flexibilité:La méthode de dissipation thermique par refroidissement à l'air du refroidisseur à vis refroidit à l'air rend son installation et sa disposition plus souples.et l'emplacement et la disposition appropriés peuvent être sélectionnés en fonction des besoins réels.
5. Économie d'énergie:Le refroidisseur à vis refroidi par air dissipe la chaleur dans l'air par le ventilateur et ne nécessite pas de pompes à eau de refroidissement et de tours de refroidissement supplémentaires, de sorte qu'il peut économiser de l'énergie dans une certaine mesure.
6- Facile à entretenir:Comparés aux refroidisseurs à eau, les refroidisseurs à vis à air sont plus faciles à entretenir.réduire la charge de travail de maintenance et de gestion.
Il convient de noter que l'effet de dissipation thermique du refroidisseur à vis refroidi par air est affecté par la température ambiante et les conditions de ventilation.,des mesures supplémentaires peuvent être nécessaires pour assurer le bon fonctionnement et le refroidissement.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi par air est le suivant:
Procédure de compression:Le réfrigérant est comprimé dans un gaz à haute température et haute pression dans le compresseur à vis, puis pénètre dans le condensateur.
Processus de condensation:Le gaz à haute température et haute pression est refroidi dans le condensateur pour devenir un liquide à haute pression, et en même temps libère de la chaleur,qui se dissipe dans l'air extérieur par les ventilateurs et les radiateurs.
Processus d' expansion:Après que le liquide à haute pression ait été décompressé par la vanne de dilatation, il devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
Processus d'évaporation:Le liquide à basse température et basse pression s'évapore dans l'évaporateur, absorbe la chaleur de la pièce, refroidit l'eau de refroidissement dans la pièce, et la fait circuler dans la pièce,atteignant ainsi l'objectif de réduction de la température intérieure.
Paramètres techniques:
| Modèle | Le numéro de référence est le numéro d'immatriculation. | Le numéro de série de l'appareil | Le numéro de série JLSF-50 | Le numéro de série de l'appareil | Le numéro de référence est le JLSF-70. | Le numéro de série JLSF-80 | Le numéro de série JLSF-90 | Le numéro de référence est le JLSF-100A | Le numéro de série JLSF-110 | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Courant courant | Une | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Eau réfrigérée | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN 125 |
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H est | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| le poids | Poids total de l'eau | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modèle | Le numéro de série JLSF-120 | Le numéro de série JLSF-130 | Le numéro de série de l'appareil | Le code de conduite est le code de conduite suivant: | Le code de conduite est le JLSF-180D | Le numéro de série JLSF-200 | Le numéro de série de l'appareil | Le numéro de série est le numéro de série. | JLSF-300D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Courant courant | Une | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Eau réfrigérée | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H est | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| le poids | Poids total de l'eau | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industrie des applications:
Les refroidisseurs à vis refroidis à l'air sont largement utilisés dans les industries suivantes en raison de leur efficacité élevée, de leur économie d'énergie, de leur stabilité et de leur fiabilité:
1- Industrie pharmaceutique:Il est nécessaire de maintenir un environnement à basse température pendant le processus pharmaceutique,et le refroidisseur à vis refroidi à l'air en acier inoxydable peut fournir un environnement stable à basse température pour la production pharmaceutique.
2Industrie chimique:le traitement de refroidissement est requis dans le processus de production chimique, et le refroidisseur à vis refroidi à l'air en acier inoxydable peut fournir une capacité de refroidissement stable pour le processus de production chimique.
3Industrie électronique:Les équipements électroniques doivent fonctionner à une température inférieure, il est donc nécessaire d'utiliser des équipements de refroidissement pour réduire la température.Les refroidisseurs à vis refroidis par air en acier inoxydable peuvent répondre aux besoins de refroidissement des équipements électroniques.
4L'industrie alimentaire:Les réfrigérateurs à vis refroidis à l'air en acier inoxydable peuvent fournir des capacités de refroidissement et de conservation de la fraîcheur stables pour la transformation des aliments.
5- Industrie de l'impression:L'industrie de l'impression doit refroidir la plaque d'impression pendant le processus d'impression, et le refroidisseur à vis refroidi à l'air en acier inoxydable peut fournir une capacité de refroidissement stable à l'industrie de l'impression.
6.Industrie de la fabrication de machines:La machine doit être refroidie pendant le processus d'usinage, et le refroidisseur à vis refroidi à l'air en acier inoxydable peut fournir une capacité de refroidissement stable pour l'industrie manufacturière de machines.
En bref, le refroidisseur à vis refroidi à l'air est adapté à diverses industries ayant des exigences de réfrigération strictes, telles que l'électronique, l'industrie chimique, la médecine, l'alimentation et d'autres domaines,et présente de larges perspectives d'application.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Méthode de maintenance:
Les refroidisseurs à vis refroidis par air présentent les avantages suivants par rapport aux refroidisseurs à eau:
1. Solution de refroidissement indépendante:Le refroidisseur à vis refroidi à l'air ne nécessite pas de source d'eau de refroidissement supplémentaire et peut être utilisé comme solution de refroidissement indépendante.les refroidisseurs à eau nécessitent des équipements tels que des pompes à eau de refroidissement, des tours de refroidissement et des conduites d'eau, ce qui augmente la complexité du système et les coûts d'installation.
2Flexibilité de l'espace:Étant donné que les tuyaux d'eau de refroidissement et les tours de refroidissement ne sont pas nécessaires, le refroidisseur à vis refroidi à l'air est plus flexible dans la disposition de l'espace.s'adapter à des endroits avec un espace limité.
3. Économiser les ressources en eau:Comparativement aux refroidisseurs à eau qui nécessitent une grande quantité d'eau de refroidissement chaque jour, les refroidisseurs à vis à air ne nécessitent pas de sources d'eau supplémentaires, ce qui réduit la dépendance aux ressources en eau.Surtout dans certaines régions où les ressources en eau sont raresLes chillers à vis à refroidissement par air présentent des avantages évidents.
4Efficacité énergétique:Les refroidisseurs à vis refroidis à l'air ont généralement une efficacité énergétique plus élevée.La conception et le principe de fonctionnement des compresseurs à vis leur permettent d'offrir des performances constantes à des charges élevées et à des charges partielles avec une faible consommation d'énergieEn revanche, les refroidisseurs à eau nécessitent une pompe d'eau de refroidissement supplémentaire pour faire circuler l'eau de refroidissement, ce qui augmente la consommation d'énergie du système.
5- Facile à entretenir:Les refroidisseurs à vis refroidis par air sont plus pratiques à entretenir que les refroidisseurs à eau.réduire la charge de travail de maintenance et de gestionCependant, les refroidisseurs à eau nécessitent un nettoyage régulier de la tour de refroidissement et un traitement de l'eau de refroidissement, ce qui augmente les coûts d'entretien et d'exploitation.
Il convient de noter que l'effet de dissipation thermique du refroidisseur à vis refroidi par air est affecté par la température ambiante et les conditions de ventilation.,des mesures supplémentaires peuvent être nécessaires pour assurer le bon fonctionnement et le refroidissement.
