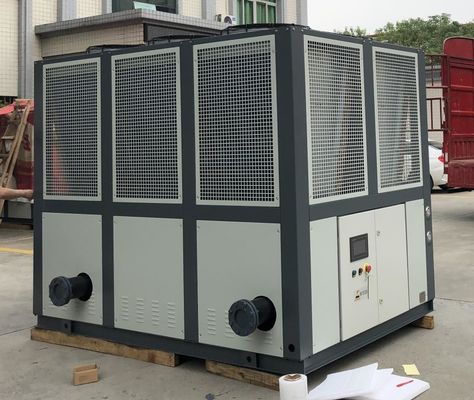

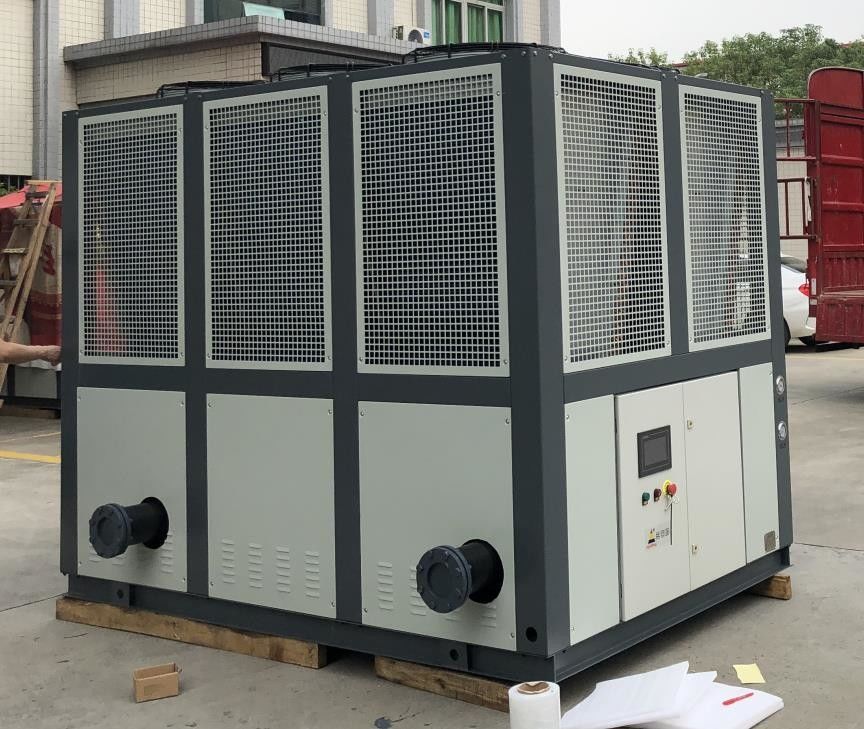

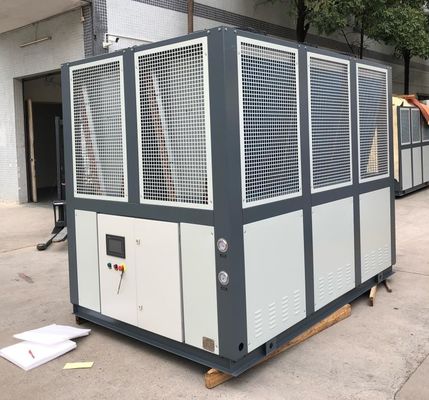

JLSF-60A refroidisseur d'eau refroidi à l'air
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | Le numéro de série de l'appareil |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | réfrigérateur de vis refroidi par air | Système de commande: | PLC |
|---|---|---|---|
| Contrôleur: | Microprocesseur | Température ambiante: | 5-35℃ |
| Capacité de refroidissement: | 100-1000kW | Mode de démarrage: | Y-△/Démarrage progressif |
| Type de compresseur: | Compresseur à vis | Évaporateur: | Shell et tube |
| Condensateur: | Tubes à nageoires | Réfrigérant: | R22/R407C/R134A |
| Application du projet: | Produits industriels | Compresseur: | Compresseur à vis |
| Protéger: | Surcharge, haute/basse pression, perte de phase, surchauffe, etc. | garantie: | 1 année |
| Mettre en évidence: | Chillers à eau refroidis par air JLSF-60D,Chillers à eau refroidis à l'air 1000 kW,Machine de refroidissement à eau PLC |
||
Description de produit
JLSF-60D Machines de remplissage à vis refroidies par air, ligne de production d'emballages, machines de nettoyage,
Description du produit:
Le refroidisseur à vis refroidi à l'air est un type d'équipement de réfrigération industrielle et de climatisation commerciale, principalement composé d'évaporateur, de compresseur, de condensateur et de vanne de dilatation et d'autres composants.Il utilise un compresseur à vis pour compresser le réfrigérant à basse température et à basse pression en un gaz à haute température et à haute pression, puis libère de la chaleur vers l'extérieur à travers le condensateur,et enfin réduit la température et la pression du réfrigérant à travers la vanne de dilatation pour retourner à l'évaporateur pour le recyclage.
Au cours de son fonctionnement, le refroidisseur à vis refroidi par air absorbe la chaleur de l'air extérieur, refroidit l'eau de refroidissement et la fait circuler dans la pièce, de manière à réduire la température intérieure.Son efficacité de refroidissement est fortement affectée par des facteurs tels que la température et l'humidité extérieures, de sorte que son effet peut être limité dans des environnements à haute température et humidité.
Comparés aux refroidisseurs à eau, les refroidisseurs à vis refroidis à air ne nécessitent pas de système d'eau de refroidissement supplémentaire, ils sont donc plus simples et plus rentables.car il utilise l'air extérieur pour le refroidissement, il peut être problématique dans les zones à forte pollution atmosphérique ou où la qualité de l'air intérieur doit être maintenue.
Caractéristiques de production:
Les caractéristiques du refroidisseur à vis refroidi par air comprennent:
1.Pas de système d'eau de refroidissement supplémentaire:Comparés aux refroidisseurs à eau, les refroidisseurs à vis à air ne nécessitent pas de systèmes d'eau de refroidissement supplémentaires, ils sont donc plus simples et moins coûteux.
2.Une large gamme d'applications:Les refroidisseurs à vis refroidis à l'air conviennent à différents types de bâtiments et de lieux, tels que des immeubles de bureaux commerciaux, des hôtels, des hôpitaux, des écoles, etc.
3. Efficacité de réfrigération élevée:Le refroidisseur à vis refroidi à l'air utilise un compresseur à vis, qui présente les avantages d'un rendement de réfrigération élevé, d'un faible bruit et d'un faible coût d'entretien.
4.Facile à installer:L'installation du refroidisseur à vis refroidi par air est relativement simple et ne nécessite pas d'équipement supplémentaire tel que des tuyaux d'eau et des pompes à eau.
5. Haute fiabilité:Le refroidisseur à vis refroidi à l'air est conçu et fabriqué avec une grande précision et présente une bonne stabilité et fiabilité.
6Une grande adaptabilité:Le refroidisseur à vis refroidi à l'air a une grande adaptabilité et peut s'adapter à différentes conditions environnementales et aux changements de charge.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi par air est le suivant:
Procédure de compression:Le réfrigérant est comprimé dans un gaz à haute température et haute pression dans le compresseur à vis, puis pénètre dans le condensateur.
Processus de condensation:Le gaz à haute température et haute pression est refroidi dans le condensateur pour devenir un liquide à haute pression, et en même temps libère de la chaleur,qui se dissipe dans l'air extérieur par les ventilateurs et les radiateurs.
Processus d' expansion:Après que le liquide à haute pression ait été décompressé par la vanne de dilatation, il devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
Processus d'évaporation:Le liquide à basse température et basse pression s'évapore dans l'évaporateur, absorbe la chaleur de la pièce, refroidit l'eau de refroidissement dans la pièce, et la fait circuler dans la pièce,atteignant ainsi l'objectif de réduction de la température intérieure.
Paramètres techniques:
| Modèle | Le numéro de référence est le numéro d'immatriculation. | Le numéro de série de l'appareil | Le numéro de série JLSF-50 | Le numéro de série de l'appareil | Le numéro de référence est le JLSF-70. | Le numéro de série JLSF-80 | Le numéro de série JLSF-90 | Le numéro de référence est le JLSF-100A | Le numéro de série JLSF-110 | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Courant courant | Une | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Eau réfrigérée | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN 125 |
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H est | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| le poids | Poids total de l'eau | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modèle | Le numéro de série JLSF-120 | Le numéro de série JLSF-130 | Le numéro de série de l'appareil | Le code de conduite est le code de conduite suivant: | Le code de conduite est le JLSF-180D | Le numéro de série JLSF-200 | Le numéro de série de l'appareil | Le numéro de série est le numéro de série. | JLSF-300D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Courant courant | Une | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Eau réfrigérée | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H est | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| le poids | Poids total de l'eau | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industrie des applications:
Les refroidisseurs ont une variété d'applications dans les machines de conservation, notamment les aspects suivants:
1. refroidissement du réservoir:Dans les machines à conserver, il peut être nécessaire de refroidir le réservoir pour assurer que le produit dans le réservoir maintient une température appropriée. The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2. refroidissement par eau en bouteille:Si la machine à conserver est utilisée dans la chaîne de production d'eau embouteillée, le refroidisseur peut être utilisé pour refroidir l'eau embouteillée.le refroidisseur fournit un système de circulation d'eau de refroidissement, qui fait passer l'eau de refroidissement à l'eau embouteillée par les conduites de refroidissement ou de refroidissement.
3. refroidissement mécanique:Les machines à conserver produisent une certaine quantité de chaleur pendant leur fonctionnement, en particulier certains équipements à grande vitesse. Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4. refroidissement du système de commande:Les machines à conserver sont généralement équipées d'un système de commande, tel qu'un contrôleur PLC ou un panneau de commande électronique.Ces systèmes de commande génèrent une certaine quantité de chaleur pendant leur fonctionnement et nécessitent un refroidissement pour qu'ils fonctionnent correctementLe refroidisseur peut fournir un système de circulation d'eau de refroidissement pour le système de commande,et transférer l'eau de refroidissement au radiateur ou au dispositif de refroidissement du système de commande pour assurer la stabilité et la fiabilité du système de commande.
En bref, les refroidisseurs dans les machines de conservation sont principalement utilisés pour refroidir les réservoirs, les bouteilles d'eau, les pièces mécaniques et les systèmes de contrôle, afin d'assurer la qualité des produits,fonctionnement normal et stabilité des équipementsLa méthode d'application et la configuration spécifiques varient selon le type et les exigences de la machine de conserve.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Quelles sont les différentes manières de configurer le refroidisseur de la machine à conserver?
Dans les machines à conserver, la configuration du refroidisseur peut varier en fonction des besoins spécifiques et des caractéristiques de l'équipement mécanique.Voici quelques méthodes de configuration courantes:
1. refroidissement direct:Dans la configuration de refroidissement direct, le refroidisseur transfère directement l'eau de refroidissement vers les pièces ou les produits qui doivent être refroidis par le refroidisseur ou les tuyaux de refroidissement.Cette configuration convient aux situations où un refroidissement rapide est nécessaire., tels que le refroidissement direct des réservoirs, de l'eau embouteillée ou d'autres produits.
2. refroidissement indirect:Dans la configuration de refroidissement indirect, le refroidisseur passe l'eau de refroidissement à un échangeur de chaleur intermédiaire ou à un refroidisseur par le système de circulation de refroidissement,et transfère ensuite le milieu de refroidissement vers les pièces qui doivent être refroidies dans la machine ou le produit de conserveCela permet d'obtenir un meilleur contrôle et une meilleure régulation de la température de refroidissement, ce qui convient aux situations où les exigences en matière de température sont plus strictes.
3Tour de refroidissement:Une tour de refroidissement est une autre configuration de refroidissement courante. Dans cette configuration, le refroidisseur transfère la chaleur à l'air dans l'atmosphère par la tour de refroidissement pour obtenir l'effet de refroidissement.Les tours de refroidissement sont souvent utilisées pour manipuler de grandes quantités de chaleur, comme dans les lignes de conserve à grande vitesse, où les tours de refroidissement peuvent fournir une capacité de refroidissement supplémentaire pour maintenir l'équipement en marche.
4. Combinaison de plusieurs refroidisseurs:Pour les grandes lignes de production de conserves ou les situations nécessitant une capacité de refroidissement plus élevée, plusieurs refroidisseurs peuvent être combinés.Plusieurs refroidisseurs peuvent être configurés en parallèle ou en série pour fournir une plus grande capacité de refroidissement et une plus grande flexibilitéCette méthode de configuration peut être étendue et ajustée en fonction des besoins réels pour répondre aux différentes exigences de production.
Il convient de noter que la méthode de configuration spécifique du refroidisseur doit être évaluée et choisie en fonction du type de machines de conservation, des exigences du procédé et des besoins de refroidissement.Lors de la configuration d'un refroidisseur, il est recommandé d'en discuter en détail avec le fabricant de l'équipement ou un ingénieur professionnel afin d'assurer le meilleur effet de refroidissement et les meilleures performances du système.
