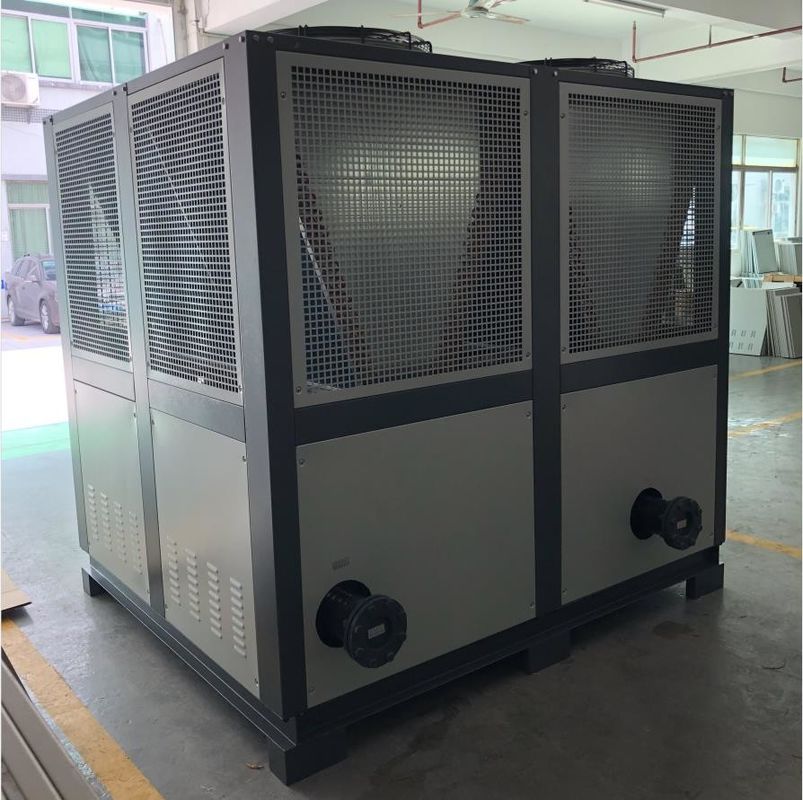

Chiller à vis refroidi à l'air par PLC JLSF-40A
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | Le numéro de série de l'appareil |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | réfrigérateur de vis refroidi par air | Système de commande: | PLC |
|---|---|---|---|
| Contrôleur: | Microprocesseur | Mode de démarrage: | Y-△/Démarrage progressif |
| Type de compresseur: | Compresseur à vis | Évaporateur: | Shell et tube |
| Condensateur: | Tubes à nageoires | Protéger: | Haute/basse pression, inversion de phase, surcharge, antigel, surchauffe |
| Niveau de bruit: | ≤75dB (A) | Réfrigérant: | R22/R407C/R134A |
| garantie: | 1 année | ||
| Mettre en évidence: | Chiller industriel à vis refroidi à l'air,Chiller à vis refroidi par air commercial,Chiller industriel refroidi à l'air par PLC |
||
Description de produit
JLSF-40D refroidisseur à vis refroidi à l'air Traitement des métaux, moulage par injection de plastique, découpe laser, fabrication d'électronique
Description du produit:
Le refroidisseur à vis refroidi à l'air est un type d'équipement de réfrigération industrielle et de climatisation commerciale, principalement composé d'évaporateur, de compresseur, de condensateur et de vanne de dilatation et d'autres composants.Il utilise un compresseur à vis pour compresser le réfrigérant à basse température et à basse pression en un gaz à haute température et à haute pression, puis libère de la chaleur vers l'extérieur à travers le condensateur,et enfin réduit la température et la pression du réfrigérant à travers la vanne de dilatation pour retourner à l'évaporateur pour le recyclage.
Au cours de son fonctionnement, le refroidisseur à vis refroidi par air absorbe la chaleur de l'air extérieur, refroidit l'eau de refroidissement et la fait circuler dans la pièce, de manière à réduire la température intérieure.Son efficacité de refroidissement est fortement affectée par des facteurs tels que la température et l'humidité extérieures, de sorte que son effet peut être limité dans des environnements à haute température et humidité.
Comparés aux refroidisseurs à eau, les refroidisseurs à vis refroidis à air ne nécessitent pas de système d'eau de refroidissement supplémentaire, ils sont donc plus simples et plus rentables.car il utilise l'air extérieur pour le refroidissement, il peut être problématique dans les zones à forte pollution atmosphérique ou où la qualité de l'air intérieur doit être maintenue.
Caractéristiques de production:
Les refroidisseurs à vis refroidis à l'air et les refroidisseurs à vis refroidis à l'eau sont deux méthodes de refroidissement différentes et présentent des caractéristiques différentes:
1. Méthode de refroidissement:Le refroidisseur à vis refroidi par air dissipe la chaleur dans l'air environnant par le ventilateur intégré et le dissipateur de chaleur pour obtenir un refroidissement.Les refroidisseurs à vis refroidis à l'eau absorbent la chaleur en faisant circuler l'eau et la libèrent dans l'atmosphère par le biais de tours de refroidissement ou d'équipements de refroidissement..
2- Installation et maintenance:Les refroidisseurs à vis refroidis à l'air n'ont pas besoin de raccorder les conduites d'eau et les tours de refroidissement, et leur installation et leur entretien sont relativement simples.Le refroidisseur à vis refroidi à l'eau doit être connecté à des conduites d'eau et des tours de refroidissement, et le système de circulation de l'eau doit être vérifié et entretenu régulièrement.
3Efficacité de refroidissement:Les refroidisseurs à vis refroidis à l'eau ont généralement une efficacité de refroidissement plus élevée car l'eau conduit la chaleur mieux que l'air.les refroidisseurs à vis refroidis à l'eau peuvent généralement fournir un effet de refroidissement plus stable et plus fiable.
4. Les besoins en espace:Le refroidisseur à vis refroidi à l'air n'a pas besoin d'une tour de refroidissement et occupe un espace relativement petit.qui occupe un espace relativement grand.
5Adaptabilité à l'environnement:Le refroidisseur à vis refroidi à l'air convient à des environnements sans approvisionnement en eau stable ou de mauvaise qualité, car il ne dépend pas de sources d'eau externes.Le refroidisseur à vis refroidi à l'eau nécessite une source d'eau stable et a des exigences plus élevées en matière de qualité de l'eau.
En résumé, le refroidisseur à vis refroidi à l'air présente les avantages d'une installation facile, de l'absence de source d'eau et de tour de refroidissement et convient à certains environnements particuliers.Alors que le refroidisseur à vis refroidi à l'eau a un haut rendement de refroidissement et la stabilité, il convient à des applications industrielles et commerciales générales, mais nécessite un système de circulation d'eau supplémentaire et une tour de refroidissement.La méthode de refroidissement à choisir doit être déterminée en fonction des besoins spécifiques et des conditions environnementales..
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi par air est le suivant:
Procédure de compression:Le réfrigérant est comprimé dans un gaz à haute température et haute pression dans le compresseur à vis, puis pénètre dans le condensateur.
Processus de condensation:Le gaz à haute température et haute pression est refroidi dans le condensateur pour devenir un liquide à haute pression, et en même temps libère de la chaleur,qui se dissipe dans l'air extérieur par les ventilateurs et les radiateurs.
Processus d' expansion:Après que le liquide à haute pression ait été décompressé par la vanne de dilatation, il devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
Processus d'évaporation:Le liquide à basse température et basse pression s'évapore dans l'évaporateur, absorbe la chaleur de la pièce, refroidit l'eau de refroidissement dans la pièce, et la fait circuler dans la pièce,atteignant ainsi l'objectif de réduction de la température intérieure.
Paramètres techniques:
| Modèle | Le numéro de référence est le numéro d'immatriculation. | Le numéro de série de l'appareil | Le numéro de série JLSF-50 | Le numéro de série de l'appareil | Le numéro de référence est le JLSF-70. | Le numéro de série JLSF-80 | Le numéro de série JLSF-90 | Le numéro de référence est le JLSF-100A | Le numéro de série JLSF-110 | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Courant courant | Une | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Eau réfrigérée | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN 125 |
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H est | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| le poids | Poids total de l'eau | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modèle | Le numéro de série JLSF-120 | Le numéro de série JLSF-130 | Le numéro de série de l'appareil | Le code de conduite est le code de conduite suivant: | Le code de conduite est le JLSF-180D | Le numéro de série JLSF-200 | Le numéro de série de l'appareil | Le numéro de série est le numéro de série. | JLSF-300D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Courant courant | Une | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Eau réfrigérée | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H est | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| le poids | Poids total de l'eau | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industrie des applications:
Le refroidisseur à vis refroidi à l'air est un refroidisseur qui utilise un compresseur à vis et un condenseur refroidi à l'air et convient aux industries suivantes:
1.Manufacture industrielle:Dans le processus de fabrication industrielle, de nombreux équipements doivent être refroidis, tels que les équipements de traitement des plastiques, les équipements de traitement des métaux, les équipements chimiques, etc.il est nécessaire d'utiliser des refroidisseurs à vis refroidis par air pour fournir des services de refroidissement à ces équipements..
2- bâtiments commerciaux:Les refroidisseurs à vis refroidis par air peuvent fournir des services de réfrigération pour les grands bâtiments commerciaux, les usines et les lieux publics, tels que les centres commerciaux, les supermarchés, les hôtels, les hôpitaux, les immeubles de bureaux,et ainsi de suite.
3- Industrie pharmaceutique:Dans l'industrie pharmaceutique, de nombreux processus de production doivent contrôler la température et l'humidité pour assurer la qualité et la sécurité des produits, de sorte que des refroidisseurs sont nécessaires pour le refroidissement et le contrôle de l'humidité.
4L'industrie alimentaire:Dans l'industrie alimentaire, de nombreux processus de production nécessitent un contrôle de la température, tels que le vin, les boissons, les produits laitiers, etc., et des refroidisseurs sont nécessaires pour la réfrigération.
5Industrie électronique:Dans l'industrie électronique, de nombreux appareils doivent être refroidis, tels que les composants électroniques, les équipements à semi-conducteurs, etc., et des refroidisseurs sont nécessaires pour le refroidissement.
En bref, les refroidisseurs à vis refroidis à l'air conviennent à diverses industries et occasions nécessitant une réfrigération, telles que la fabrication industrielle, la construction commerciale, l'industrie pharmaceutique,l'industrie alimentaire, l'industrie électronique, etc.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Pouvez-vous me donner des conseils pour optimiser la conception du système de refroidissement?
Voici quelques suggestions et considérations pour optimiser la conception des systèmes de refroidissement dans le processus de moulage par injection de plastique:
1- refroidissement uniforme:Assurez-vous que l'eau de refroidissement puisse circuler uniformément dans tout le moule d'injection, en particulier dans les points chauds.Concevoir la disposition et la taille appropriées du canal de refroidissement pour s'assurer que l'eau de refroidissement puisse entrer en contact avec la surface du moule et absorber efficacement la chaleur.
2- Contrôlez la vitesse de refroidissement:La vitesse de refroidissement doit être réglée en réglant le débit et la température de l'eau de refroidissement.les vitesses de refroidissement trop rapides ou trop lentes peuvent avoir une incidence négative sur la qualité du produit. Selon les matériaux plastiques spécifiques et les exigences du produit, ajuster les paramètres de l'eau de refroidissement pour obtenir le meilleur effet de refroidissement.
3Optimisation de la conception des canaux de refroidissement:Conception de canaux de refroidissement appropriés dans le moule d'injection pour assurer que l'eau de refroidissement puisse circuler efficacement.la forme et la disposition des canaux doivent être optimisées pour la pièce moulée par injection spécifique afin de maximiser l'effet de refroidissement.
4. Utiliser des tuyaux de refroidissement et des buses:Utiliser des tuyaux de refroidissement et des buses dans le système de refroidissement pour diriger l'eau de refroidissement vers des zones spécifiques et se concentrer sur les points chauds de refroidissement..
5. Nettoyer et entretenir le système de refroidissement:Nettoyer régulièrement le système de refroidissement afin d'éviter le blocage du canal de refroidissement et d'assurer le bon débit de l'eau de refroidissement.vérifier régulièrement l'état de fonctionnement du système de refroidissement pour assurer le fonctionnement normal et les performances de la machine à eau de refroidissement;.
6Utiliser des capteurs de température et des systèmes de surveillance:Installer des capteurs de température et des systèmes de surveillance pour surveiller les changements de température dans les moules à injection, ce qui permet de surveiller en temps réel l'effet de refroidissement et de l'ajuster et de l'optimiser au besoin.
7Sélection du matériau de moulage:choisir un matériau de moule avec une bonne conductivité thermique pour améliorer l'effet de refroidissement.Les matériaux ayant une meilleure conductivité thermique peuvent aider à conduire la chaleur vers le canal de refroidissement plus rapidement et à accélérer le refroidissement.
Grâce aux mesures d'optimisation ci-dessus, l'effet du système de refroidissement peut être amélioré, l'efficacité de refroidissement pendant le processus de moulage par injection peut être améliorée,le cycle de moulage par injection peut être raccourci, et l'efficacité de la production et la qualité des produits peuvent être améliorées.
