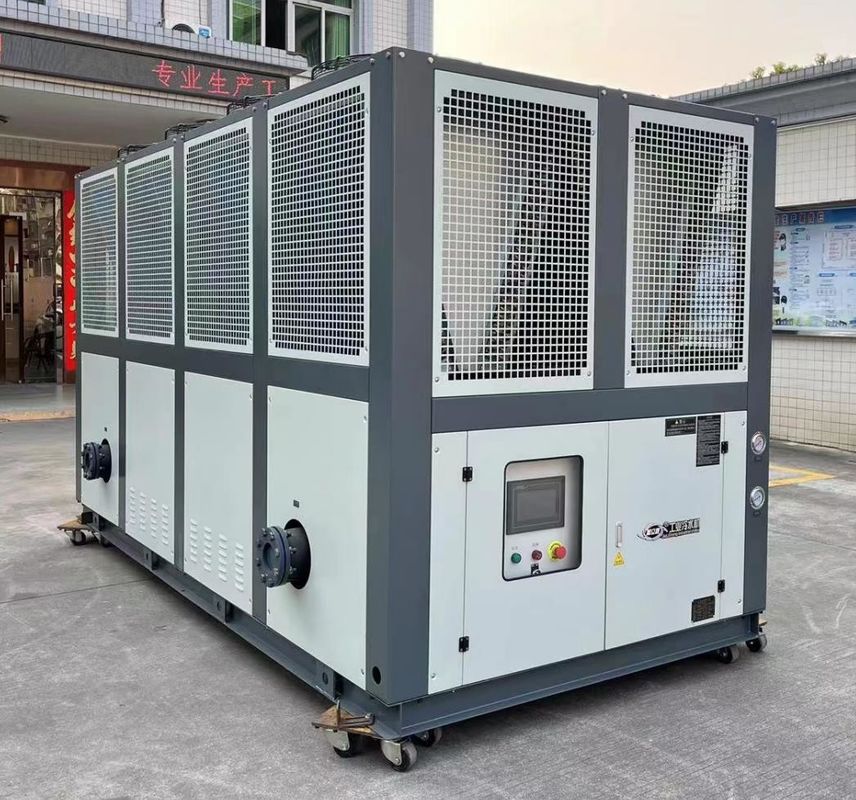

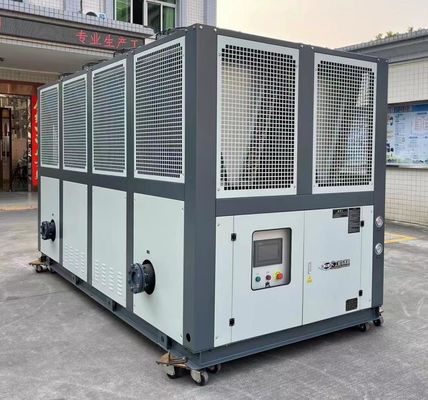

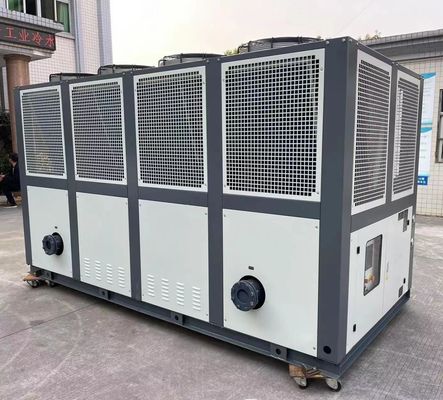

Chiller à vis refroidi à l' air JLSF-90A, R22 R407C R134a Chillers à eau industriels
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | Le numéro de série JLSF-90 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | réfrigérateur de vis refroidi par air | Compresseur: | Compresseur à vis/Hanbell |
|---|---|---|---|
| Système de commande: | PLC | Contrôleur: | Microprocesseur |
| Température ambiante: | 5-35℃ | Capacité de refroidissement: | 100-1000kW |
| Mode de démarrage: | Y-△/Démarrage progressif | Type de compresseur: | Compresseur à vis |
| Évaporateur: | Shell et tube | Condensateur: | Tubes à nageoires |
| Réfrigérant: | R22/R407C/R134A | Application du projet: | Produits industriels |
| Protéger: | Haute/basse pression/phase/surcharge/antigel | Contrôle réfrigérant: | Valve électronique d'expansion |
| garantie: | 1 année | ||
| Mettre en évidence: | Chiller à vis refroidi à l'air R22,Chiller à vis refroidi par air R407C,R134a Réchauffeurs d'eau industriels |
||
Description de produit
JLSF-90D refroidisseur à vis à air Machines hydrauliques, machines électriques, équipement intelligent, équipement d'automatisation
Description du produit:
Le refroidisseur à vis refroidi à l'air est un type d'équipement de réfrigération industrielle et de climatisation commerciale, principalement composé d'évaporateur, de compresseur, de condensateur et de vanne de dilatation et d'autres composants.Il utilise un compresseur à vis pour compresser le réfrigérant à basse température et à basse pression en un gaz à haute température et à haute pression, puis libère de la chaleur vers l'extérieur à travers le condensateur,et enfin réduit la température et la pression du réfrigérant à travers la vanne de dilatation pour retourner à l'évaporateur pour le recyclage.
Au cours de son fonctionnement, le refroidisseur à vis refroidi par air absorbe la chaleur de l'air extérieur, refroidit l'eau de refroidissement et la fait circuler dans la pièce, de manière à réduire la température intérieure.Son efficacité de refroidissement est fortement affectée par des facteurs tels que la température et l'humidité extérieures, de sorte que son effet peut être limité dans des environnements à haute température et humidité.
Comparés aux refroidisseurs à eau, les refroidisseurs à vis refroidis à air ne nécessitent pas de système d'eau de refroidissement supplémentaire, ils sont donc plus simples et plus rentables.car il utilise l'air extérieur pour le refroidissement, il peut être problématique dans les zones à forte pollution atmosphérique ou où la qualité de l'air intérieur doit être maintenue.
Caractéristiques de production:
Les caractéristiques du refroidisseur à vis refroidi par air comprennent:
1.Pas de système d'eau de refroidissement supplémentaire:Comparés aux refroidisseurs à eau, les refroidisseurs à vis à air ne nécessitent pas de systèmes d'eau de refroidissement supplémentaires, ils sont donc plus simples et moins coûteux.
2.Une large gamme d'applications:Les refroidisseurs à vis refroidis à l'air conviennent à différents types de bâtiments et de lieux, tels que des immeubles de bureaux commerciaux, des hôtels, des hôpitaux, des écoles, etc.
3. Efficacité de réfrigération élevée:Le refroidisseur à vis refroidi à l'air utilise un compresseur à vis, qui présente les avantages d'un rendement de réfrigération élevé, d'un faible bruit et d'un faible coût d'entretien.
4.Facile à installer:L'installation du refroidisseur à vis refroidi par air est relativement simple et ne nécessite pas d'équipement supplémentaire tel que des tuyaux d'eau et des pompes à eau.
5. Haute fiabilité:Le refroidisseur à vis refroidi à l'air est conçu et fabriqué avec une grande précision et présente une bonne stabilité et fiabilité.
6Une grande adaptabilité:Le refroidisseur à vis refroidi à l'air a une grande adaptabilité et peut s'adapter à différentes conditions environnementales et aux changements de charge.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi par air est le suivant:
Procédure de compression:Le réfrigérant est comprimé dans un gaz à haute température et haute pression dans le compresseur à vis, puis pénètre dans le condensateur.
Processus de condensation:Le gaz à haute température et haute pression est refroidi dans le condensateur pour devenir un liquide à haute pression, et en même temps libère de la chaleur,qui se dissipe dans l'air extérieur par les ventilateurs et les radiateurs.
Processus d' expansion:Après que le liquide à haute pression ait été décompressé par la vanne de dilatation, il devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
Processus d'évaporation:Le liquide à basse température et basse pression s'évapore dans l'évaporateur, absorbe la chaleur de la pièce, refroidit l'eau de refroidissement dans la pièce, et la fait circuler dans la pièce,atteignant ainsi l'objectif de réduction de la température intérieure.
Paramètres techniques:
| Modèle | Le numéro de référence est le numéro d'immatriculation. | Le numéro de série de l'appareil | Le numéro de série JLSF-50 | Le numéro de série de l'appareil | Le numéro de référence est le JLSF-70. | Le numéro de série JLSF-80 | Le numéro de série JLSF-90 | Le numéro de référence est le JLSF-100A | Le numéro de série JLSF-110 | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Courant courant | Une | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Eau réfrigérée | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN 125 |
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H est | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| le poids | Poids total de l'eau | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modèle | Le numéro de série JLSF-120 | Le numéro de série JLSF-130 | Le numéro de série de l'appareil | Le code de conduite est le code de conduite suivant: | Le code de conduite est le JLSF-180D | Le numéro de série JLSF-200 | Le numéro de série de l'appareil | Le numéro de série est le numéro de série. | JLSF-300D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Courant courant | Une | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Eau réfrigérée | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H est | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| le poids | Poids total de l'eau | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industrie des applications:
Le refroidisseur à vis refroidi à l'air est un refroidisseur qui utilise un compresseur à vis et un condenseur refroidi à l'air et convient aux industries suivantes:
1.Manufacture industrielle:Dans le processus de fabrication industrielle, de nombreux équipements doivent être refroidis, tels que les équipements de traitement des plastiques, les équipements de traitement des métaux, les équipements chimiques, etc.il est nécessaire d'utiliser des refroidisseurs à vis refroidis par air pour fournir des services de refroidissement à ces équipements..
2- bâtiments commerciaux:Les refroidisseurs à vis refroidis par air peuvent fournir des services de réfrigération pour les grands bâtiments commerciaux, les usines et les lieux publics, tels que les centres commerciaux, les supermarchés, les hôtels, les hôpitaux, les immeubles de bureaux,et ainsi de suite.
3- Industrie pharmaceutique:Dans l'industrie pharmaceutique, de nombreux processus de production doivent contrôler la température et l'humidité pour assurer la qualité et la sécurité des produits, de sorte que des refroidisseurs sont nécessaires pour le refroidissement et le contrôle de l'humidité.
4L'industrie alimentaire:Dans l'industrie alimentaire, de nombreux processus de production nécessitent un contrôle de la température, tels que le vin, les boissons, les produits laitiers, etc., et des refroidisseurs sont nécessaires pour la réfrigération.
5Industrie électronique:Dans l'industrie électronique, de nombreux appareils doivent être refroidis, tels que les composants électroniques, les équipements à semi-conducteurs, etc., et des refroidisseurs sont nécessaires pour le refroidissement.
En bref, les refroidisseurs à vis refroidis à l'air conviennent à diverses industries et occasions nécessitant une réfrigération, telles que la fabrication industrielle, la construction commerciale, l'industrie pharmaceutique,l'industrie alimentaire, l'industrie électronique, etc.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Quelles sont les différences spécifiques entre les refroidisseurs à vis refroidis à l'air et les refroidisseurs à eau en termes de dissipation de chaleur et de température de fonctionnement?
Il existe certaines différences spécifiques entre les refroidisseurs à vis refroidis à l'air et les refroidisseurs à eau en termes de dissipation de chaleur et de température de fonctionnement, comme suit:
1. Effect de dissipation de chaleur:Le refroidisseur à eau fait circuler l'eau de refroidissement à travers la tour de refroidissement ou le refroidisseur et utilise la chaleur spécifique élevée de l'eau et la chaleur latente de l'évaporation pour dissiper la chaleur.Cette méthode de dissipation de chaleur fournit généralement un effet de dissipation de chaleur élevé car l'eau a une conductivité thermique et une capacité d'absorption de chaleur relativement élevées..
En revanche, les refroidisseurs à vis refroidis à l'air utilisent des ventilateurs intégrés pour déplacer l'air à travers un refroidisseur ou un radiateur, en utilisant la convection et la conduction de l'air pour dissiper la chaleur.Bien que la capacité de conduction thermique et d'absorption thermique de l'air soit relativement faible,, une dissipation de chaleur efficace peut encore être obtenue en optimisant la conception du dissipateur de chaleur et le fonctionnement du ventilateur.
2Température de fonctionnement:Les refroidisseurs à eau sont généralement capables d'assurer une température de fonctionnement inférieure.L'eau peut absorber une grande quantité de chaleur pendant le processus de refroidissement, réduisant ainsi la température du milieu de refroidissement.
La température de fonctionnement des refroidisseurs à vis refroidis par air est généralement légèrement supérieure à celle des refroidisseurs à eau.le refroidisseur à vis refroidi à l'air peut ne pas être en mesure de réduire la température du milieu de refroidissement au même niveau que le refroidisseur refroidi à l'eau pendant le processus de dissipation de chaleur;.
Il est nécessaire de choisir le type de refroidisseur approprié en fonction des exigences spécifiques de l'application et des exigences du procédé.Pour les applications nécessitant des températures de fonctionnement plus basses ou où le contrôle de la température est essentielPour certaines applications industrielles générales, le refroidisseur à eau peut être plus approprié.l'effet de dissipation de chaleur et la température de fonctionnement fournis par le refroidisseur à vis refroidi par air peuvent généralement répondre à la demande.
