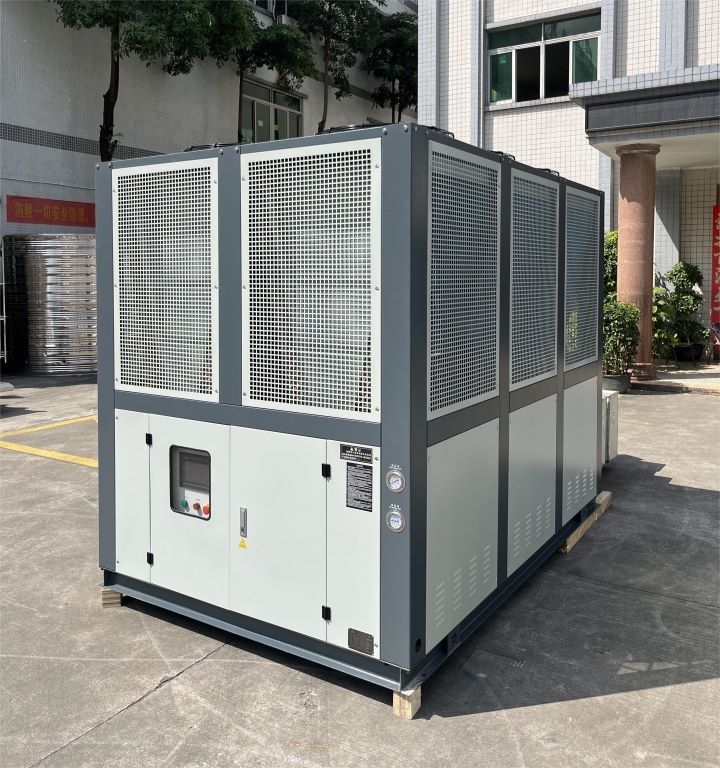

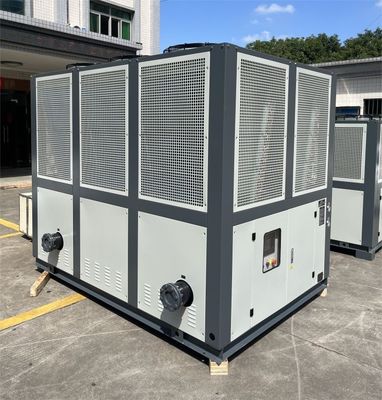

JLSF-75HP PLC 480V refroidisseur d'eau refroidi à l'air Danemark Danfoss Compresseur à rouleaux
Détails sur le produit:
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-75HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 15 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Système de contrôle: | PLC/micro-ordinateur/écran tactile de 7 pouces |
|---|---|---|---|
| température de l'eau de débouché: | 5-35℃ | Type de compresseur: | Danemark Compresseur à rouleaux Danfoss |
| Évaporateur: | Shell et tube | Condensateur: | À ailettes |
| Fans de condensateur: | Axial/centrifugeur | Niveau de bruit: | ≤75dB (A) |
| Voltage: | 220V/380V/415V/440V/480V | Fréquence: | 50 Hz/60 Hz |
| Réfrigérant: | R410A | Système de protection: | Pression, écoulement d'eau, surcharge, etc. hauts-bas. |
| Pompes: | pompe à plusieurs étages verticale | Garantie: | 12 mois |
| Mettre en évidence: | Un refroidisseur d'eau refroidi à l'air de 480 V,Chiller à eau refroidi à l'air PLC |
||
Description de produit
JLSF-75HP refroidisseur d'eau refroidi à l'air utilisant le compresseur Danfoss
Description du produit:
Le refroidisseur par roulement refroidi à l'air est un dispositif utilisé dans les systèmes de réfrigération et de climatisation qui utilise la technologie du condensateur refroidi à l'air et du compresseur par roulement.
Les refroidisseurs à rouleaux refroidis à l'air utilisent un condenseur refroidi à l'air pour dissiper la chaleur.Il refroidit et convertit le gaz réfrigérant à haute température et haute pression en liquide à haute pressionLes refroidisseurs traditionnels utilisent généralement un condensateur refroidi à l'eau pour dissiper la chaleur et doivent être connectés à une tour de refroidissement ou à une autre source d'eau pour le refroidissement.Le refroidisseur à rouleaux refroidi à l'air utilise un ventilateur pour souffler à travers les nageoires sur la surface du condenseur pour éliminer la chaleur et obtenir la dissipation de la chaleur.
Les refroidisseurs à rouleaux refroidis à l'air présentent plusieurs avantages par rapport aux refroidisseurs à eau traditionnels: premièrement, il n'est pas nécessaire de les connecter à une source d'eau externe, ce qui rend leur installation plus pratique.DeuxièmementEn effet, comme il n'y a pas d'équipement supplémentaire tel que des pompes à eau et des tours de refroidissement, le système est plus simple et prend moins de place.les refroidisseurs à rouleaux refroidis à l'air ont généralement un rapport d'efficacité énergétique élevé et peuvent fournir des effets de refroidissement stables;.
Caractéristiques du produit:
Le refroidisseur à rouleaux refroidi à l'air est un type spécial de refroidisseur présentant les caractéristiques suivantes:
1Capacité de refroidissement efficace:Le refroidisseur à rouleaux refroidi à l'air utilise un compresseur à rouleaux et a une capacité de refroidissement efficace.
2Système de refroidissement indépendant:Le refroidisseur à rouleaux refroidi à l'air utilise un système de refroidissement à l'air indépendant pour dissiper la chaleur vers l'environnement environnant à travers des ventilateurs.il ne nécessite pas de sources d'eau de refroidissement ou de tours de refroidissement supplémentaires, ce qui le rend plus pratique et économe en espace.
3- Contrôle et réglage automatiques:Les refroidisseurs à rouleaux refroidis à l'air sont généralement équipés de systèmes de contrôle automatique avancés qui peuvent surveiller et régler l'état de fonctionnement du système de refroidissement.Il peut démarrer et s'arrêter automatiquement selon les besoins réels, et effectuer un contrôle précis de la température selon la plage de température définie.
4- Économie d'énergie et protection de l'environnementEn raison de l'utilisation d'un système de refroidissement à air indépendant, les refroidisseurs à rouleaux refroidis à air ont une consommation d'énergie inférieure à celle des refroidisseurs à eau.Il ne nécessite pas le fonctionnement de la pompe à eau et la circulation de l'eauEn même temps, comme il n'y a pas besoin d'une tour de refroidissement, le traitement de l'eau et l'utilisation de produits chimiques sont réduits, ce qui la rend plus écologique.
5Installation et mobilité flexibles:Les refroidisseurs à rouleaux refroidis à l'air ont généralement une conception compacte et une base à roues pour une installation et un déplacement faciles.Ils peuvent être disposés et ajustés de manière flexible selon les besoins et conviennent à une variété d'emplacements et d'applications, y compris la production industrielle, les bâtiments commerciaux et le refroidissement temporaire des événements.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à rouleaux refroidi à l'air peut être divisé en deux parties principales: cycle de réfrigération et cycle de dissipation de chaleur.
Partie du cycle de réfrigération:
1Compression:Le noyau du cycle de réfrigération est le compresseur à rouleaux, qui aspire le gaz réfrigérant à basse température et à basse pression.et augmente ensuite sa pression et sa température par rotation et compression.
2Condensation:Le gaz réfrigérant comprimé à haute température et haute pression pénètre dans le condensateur refroidi par air, dans lequel un ventilateur souffle de l'air extérieur sur les nageoires du condensateur.provoquant la dissipation de la chaleur et le refroidissement du gaz réfrigérantLorsque le gaz réfrigérant est refroidi, il se transforme en liquide à haute pression.
3Expansion:Le réfrigérant liquide à haute pression pénètre dans l'évaporateur par la vanne de dilatation (dispositif d'accélérateur).Il se développe rapidement., réduisant ainsi la température et la pression.
Partie du cycle de dissipation de chaleur:
1Évaporation:Le réfrigérant à basse température et à basse pression expansé pénètre dans l'évaporateur.il absorbe la chaleur et refroidit l'eau ou l'air.
2- approvisionnement en eau froide:L'eau refroidie dans l'évaporateur est envoyée à l'équipement ou au système qui doit être refroidi pour absorber la chaleur et réduire la température.
3. Cycle de refroidissement:L'eau froide est transportée vers l'équipement ou le système à refroidir par la pompe de circulation et circule pour refroidir, formant un cycle en boucle fermée.
Pendant tout le processus, le réfrigérant complète le cycle de compression, de condensation, d'expansion et d'évaporation sous l'action du compresseur, absorbant et libérant de la chaleur,obtenant ainsi l'effet réfrigérant de l'eau froideLe condensateur refroidi à l'air élimine la chaleur par un ventilateur pour que le réfrigérant puisse continuer à refroidir et à circuler pendant le cycle.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtres | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulé | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | Le JLSF-15HP | Le JLSF-20HP | Le JLSF-25HP | JLSF-30HP | JLSF-40HP | Le JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulé | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Les petits refroidisseurs à air sont adaptés à de nombreuses industries et applications différentes, notamment, mais sans s'y limiter:
1Industrie électronique:Les petits refroidisseurs à air peuvent fournir de la réfrigération pour les produits de haute technologie tels que les semi-conducteurs, les optiques et les composants électroniques afin d'assurer le fonctionnement normal de l'équipement.
2Industrie pharmaceutique:les petits refroidisseurs à air peuvent fournir un effet de refroidissement stable pour le maillon du processus de production pharmaceutique qui nécessite un contrôle de la température, assurant la qualité et la sécurité des produits pharmaceutiques.
3L'industrie alimentaire:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les liaisons qui nécessitent un contrôle de la température pendant la transformation, le stockage et le transport des aliments afin d'assurer la qualité et la sécurité des aliments.
4- l'industrie du plastique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons à température contrôlée dans le moulage par injection de plastique, le moulage par soufflage, le moulage par extrusion, etc.pour assurer la qualité des produits et l'efficacité de la production.
5Industrie chimique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons qui ont besoin d'un contrôle de température dans le processus de production chimique afin d'assurer la qualité et la sécurité des produits chimiques.
En général, les petits refroidisseurs à air sont adaptés à diverses occasions nécessitant une réfrigération et fournissent des solutions de réfrigération efficaces, stables et fiables pour différentes industries.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Précautions à prendre pour utiliser le réfrigérateur?
Lorsque vous utilisez un refroidisseur d'eau, vous devez faire attention aux points suivants:
1Opération sûre:Connaître et suivre le manuel d'utilisation et les procédures d'utilisation sûres du refroidisseur.Veiller à ce que les opérateurs aient la formation et les compétences nécessaires et comprennent les principes de fonctionnement et les précautions de sécurité de l'équipement.
2. Sécurité électrique:S'assurer que les connexions électriques du refroidisseur sont conformes aux normes et exigences électriques.Évitez de surcharger les prises électriques et vérifiez que les lignes électriques sont fiables et vérifiées régulièrement..
3. Gestion de la qualité de l'eau:Si le refroidisseur utilise un système de refroidissement par eau, veillez à la gestion et à l'entretien de la qualité de l'eau.Vérifiez régulièrement la qualité de l'eau et nettoyez ou remplacez les filtres de votre système de refroidissement de l'eau afin d'éviter l'accumulation d'écailles et de saleté.
4. régulation de la température:Assurez-vous que la plage de température réglée répond aux exigences de l'application et ajustez rapidement la température réglée pour répondre aux besoins..
5- Maintenance:Effectuer un entretien régulier du refroidisseur, y compris le nettoyage du condenseur, la vérification de l'exactitude du capteur de pression et du capteur de température et la lubrification des pièces mobiles.Suivez les directives et le calendrier d'entretien fournis par le fabricant.
6. Réparation de problèmes:Si le refroidisseur tombe en panne ou est anormal, vérifiez d'abord si l'alimentation électrique et les connexions électriques sont normales.vous devez contacter un personnel de maintenance professionnel pour le dépannage et la réparation, et évitez la réparation ou l' utilisation par vous-même.
7Exigences environnementales:Lors de l'installation du refroidisseur, veillez à ce que l'environnement environnant soit bien ventilé et évitez de bloquer le ventilateur de refroidissement ou les entrées et sorties d'air.Évitez d'utiliser le refroidisseur dans un environnement où il y a des gaz nocifs ou des substances corrosives.
8. Changements de température:La température peut changer lorsque le refroidisseur est démarré ou arrêté. Avant de démarrer, assurez-vous que le système est à la température appropriée.mais au lieu de cela, réduire progressivement la charge et permettre au système de refroidir pendant une période de temps.
9Nettoyage et protection:Nettoyez régulièrement le boîtier et les parties internes du refroidisseur pour s'assurer que le radiateur et le ventilateur sont exempts de poussière et de blocages.Utiliser des mesures de protection appropriées pour protéger le refroidisseur contre les conditions environnementales difficiles.
10. recyclage et élimination:Éliminer correctement les déchets de réfrigérant et autres déchets liés au réfrigérateur conformément aux réglementations et règlements environnementaux locaux.
Ces précautions d'utilisation peuvent aider à assurer le fonctionnement et les performances sûrs de votre refroidisseur tout en prolongant la vie de l'équipement.Il est important de suivre les directives d'utilisation et les recommandations fournies par le fabricant et d'effectuer un fonctionnement et une maintenance appropriés en fonction des conditions réelles..
