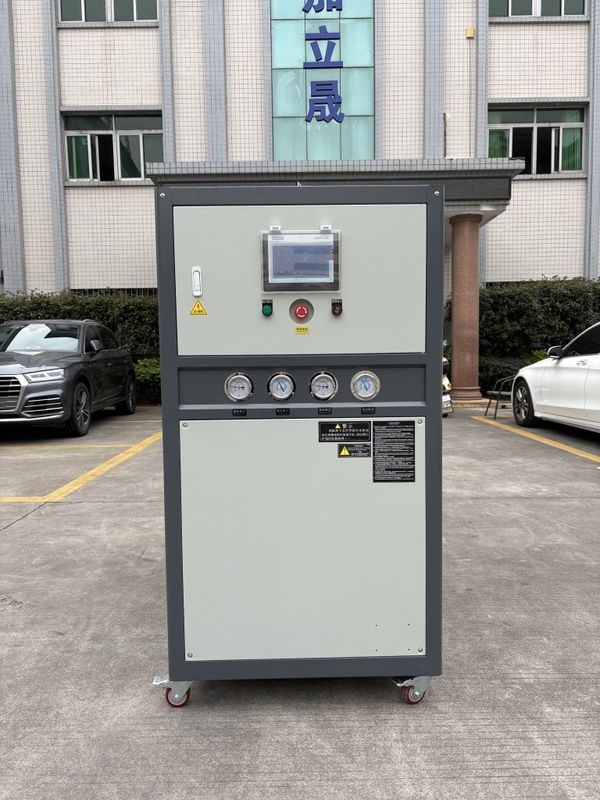

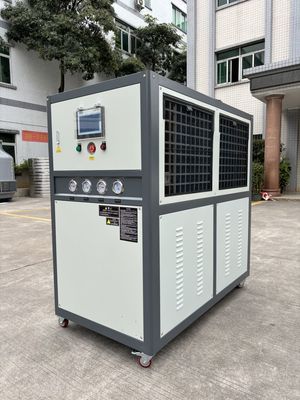

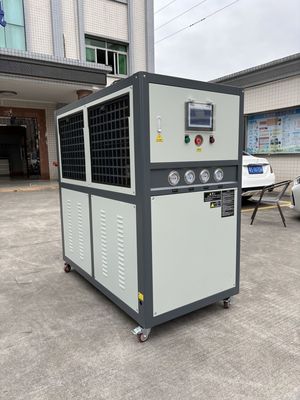

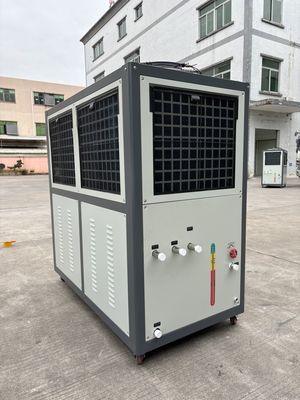

JLSF-12HP refroidisseur d'eau refroidi à l'air 10 tonnes 10TR Capacité de refroidissement Extrudeuse de machines d'emballage
Détails sur le produit:
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | Le nombre total de véhicules à moteur est fixé par le constructeur. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 7 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 300 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Système de commande: | SiemensPLC/ écran tactile de 7 pouces |
|---|---|---|---|
| température de l'eau de débouché: | 5-35℃ | Type de compresseur: | Ruloir/semi-hermétique/hermétique |
| Évaporateur: | Bobine de réservoir d'eau/échangeur de chaleur de Shell et de tube/plat | Condensateur: | Tubes à nageoires |
| Fans de condensateur: | Axial/centrifugeur | Niveau de bruit: | ≤65dB (A) |
| Réfrigérant: | R22/R407C/R134A/R410A/R404A | Système de protection: | Pression, écoulement d'eau, surcharge, etc. hauts-bas. |
| Pompes: | Centrifuge/verticale | Taux de débit d'eau: | ³ /h de 5-6m |
| Garantie: | 12 mois | ||
| Mettre en évidence: | Chiller à eau refroidie à l'air de 10 tonnes de capacité.,Packaging Machinery Air Cooled Water Chiller |
||
Description de produit
Description du produit:
Un refroidisseur à air est un type d'équipement de refroidissement, également connu sous le nom de refroidisseur.qui est différent de la façon dont les refroidisseurs à eau fonctionnent, qui utilise un condensateur d'eau pour décharger la chaleur.
Par rapport au refroidisseur traditionnel refroidi à l'eau, la différence entre le refroidisseur refroidi à l'air et le refroidi à l'eau traditionnel est qu'il utilise un refroidisseur à air comme condensateur,et le ventilateur souffle l'air nécessaire à la dissipation de la chaleur d'un côté de la machine et l'exhale de l'autre côtéPar conséquent, le refroidisseur refroidi par air n'a pas besoin d'une source d'eau de refroidissement externe, est indépendant et très pratique à installer et à déplacer.
Caractéristiques de production:
Le refroidisseur à air est un équipement de réfrigération courant dont les principales caractéristiques sont les suivantes:
1.Indépendance:Le refroidisseur à air ne nécessite pas de raccordement à une source d'eau de refroidissement externe par tuyaux ou pompes à eau, il est indépendant et facile à installer et à déplacer.
2.Haute efficacité et économie d'énergie:Le refroidisseur à air adopte des compresseurs et des échangeurs de chaleur à haut rendement, qui peuvent atteindre les exigences de température fixées en peu de temps,et peut également réduire la consommation d'énergie et avoir de meilleurs effets d'économie d'énergie.
3- Facile à entretenir:Le refroidisseur à air est simple de construction, facile à entretenir, facile à nettoyer et à réparer.
4- Faible bruit:Le refroidisseur à air a un faible bruit de fonctionnement et n'interfère pas avec l'environnement et le personnel environnants.
5.Commandement automatique:Le refroidisseur refroidi à l'air adopte un système de contrôle avancé, qui peut régler automatiquement la température et l'humidité pour assurer un effet de refroidissement stable et fiable.
6.Flexibilité:Le refroidisseur à air peut être utilisé seul ou avec d'autres équipements pour répondre à différents besoins.
En général, le refroidisseur à air a les caractéristiques d'indépendance, d'efficacité élevée et d'économie d'énergie, d'entretien facile, de faible bruit, de commande automatique et de flexibilité,et est un équipement idéal largement utilisé dans divers besoins de réfrigération.
Principe de fonctionnement:
Les principaux composants d'un refroidisseur à air comprennent un compresseur, un condenseur d'air, une vanne de dilatation et un évaporateur.
1Le compresseur absorbe le gaz réfrigérant à basse pression et à basse température et le comprime en gaz à haute pression et à haute température.
2Ce gaz réfrigérant à haute température et haute pression pénètre dans le condenseur d'air, échange de chaleur avec l'air ambiant et rejette la chaleur dans l'environnement.tandis que le réfrigérant se condense d'un état gazeux à un état liquide.
3Le liquide réfrigérant à haute pression passe par la vanne de dilatation, la pression chute soudainement et il se transforme en liquide réfrigérant à basse pression et basse température.
4Le liquide réfrigérant à basse température et basse pression pénètre dans l'évaporateur, absorbe la chaleur intérieure, s'évapore à l'état gazeux par lui-même,et la température intérieure diminue pour atteindre l'objectif de réfrigération.
5Le gaz réfrigérant est aspiré dans le compresseur pour compléter un cycle.
Les avantages des refroidisseurs à air comprennent la simplicité d'installation, l'absence de tours de refroidissement et de pompes à eau de refroidissement, ainsi que les faibles coûts d'entretien.son efficacité est inférieure à celle des refroidisseurs à eau, en particulier à des températures ambiantes élevées, et son efficacité sera encore réduite.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtres | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | JLSF-3HP | JLSF-4HP | Le JLSF-5HP | Le JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | Le JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | Le JLSF-40HP | Le JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Les petits refroidisseurs à air sont adaptés à de nombreuses industries et applications différentes, notamment, mais sans s'y limiter:
1Industrie électronique:Les petits refroidisseurs à air peuvent fournir de la réfrigération pour les produits de haute technologie tels que les semi-conducteurs, les optiques et les composants électroniques afin d'assurer le fonctionnement normal de l'équipement.
2- Industrie pharmaceutique:les petits refroidisseurs à air peuvent fournir un effet de refroidissement stable pour le maillon du processus de production pharmaceutique qui nécessite un contrôle de la température, assurant la qualité et la sécurité des produits pharmaceutiques.
3L'industrie alimentaire:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les liaisons qui nécessitent un contrôle de la température pendant la transformation, le stockage et le transport des aliments afin d'assurer la qualité et la sécurité des aliments.
4- l'industrie du plastique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons à température contrôlée dans le moulage par injection de plastique, le moulage par soufflage, le moulage par extrusion, etc.,pour assurer la qualité des produits et l'efficacité de la production.
5Industrie chimique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons qui ont besoin d'un contrôle de température dans le processus de production chimique afin d'assurer la qualité et la sécurité des produits chimiques.
En général, les petits refroidisseurs à air sont adaptés à diverses occasions nécessitant une réfrigération et fournissent des solutions de réfrigération efficaces, stables et fiables pour différentes industries.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Application du refroidisseur dans l'extrudeuse:
The application of water chillers in extruders is mainly used to cool the heating elements of the extruder and the heat generated during the extrusion process to ensure the stability and quality of the extrusion process.
Au cours du processus de travail de l'extrudeuse, des matériaux tels que le plastique ou le caoutchouc sont extrudés en produits de formes spécifiques, tels que des tuyaux, des câbles, des films, etc., par chauffage et pression.Dans ce processus, l'extrudeuse doit contrôler la température constante des éléments chauffants (tels que les fûts chauffants) pour maintenir la température d'extrusion requise.
Le refroidisseur d'eau réduit la température de l'extrudeuse en faisant circuler de l'eau de refroidissement.Il passe l'eau de refroidissement à travers le système de refroidissement, puis relie l'eau de refroidissement aux éléments de chauffage dans l'extrudeuse par des tuyaux ou des boucles de refroidissementL'eau de refroidissement absorbe la chaleur libérée par les éléments chauffants et l'enlève, maintenant ainsi une température stable pendant le processus d'extrusion.
L'application de refroidisseurs d'eau peut apporter les avantages suivants:
1. régulation de la température:Le refroidisseur à eau peut fournir un effet de refroidissement précis pour assurer que la température des éléments chauffants de l'extrudeuse reste dans la plage requise,éviter l'impact de la surchauffe ou du surrefroidissement sur le processus d'extrusion et la qualité du produit.
2Stabilité:En refroidissant l'extrudeuse, le refroidisseur à eau peut aider à maintenir la stabilité du processus d'extrusion et à réduire l'impact des fluctuations de température sur la taille, l'apparence et les performances du produit.
3Améliorer l'efficacité de la production:Le refroidisseur peut rapidement refroidir l'élément chauffant, réduire le temps d'extrusion pendant le démarrage et l'arrêt, et améliorer l'efficacité et la production.
4. Prolonger la durée de vie des équipements:En contrôlant la température de l'extrudeuse, le refroidisseur peut réduire les dommages causés à l'équipement par le stress thermique et prolonger la durée de vie et la fiabilité de l'équipement.
En bref, l'application du refroidisseur dans l'extrudeuse peut fournir un contrôle précis de la température, assurer la stabilité du processus d'extrusion et la qualité du produit,et améliorer l'efficacité de la production et la durée de vie des équipements.
