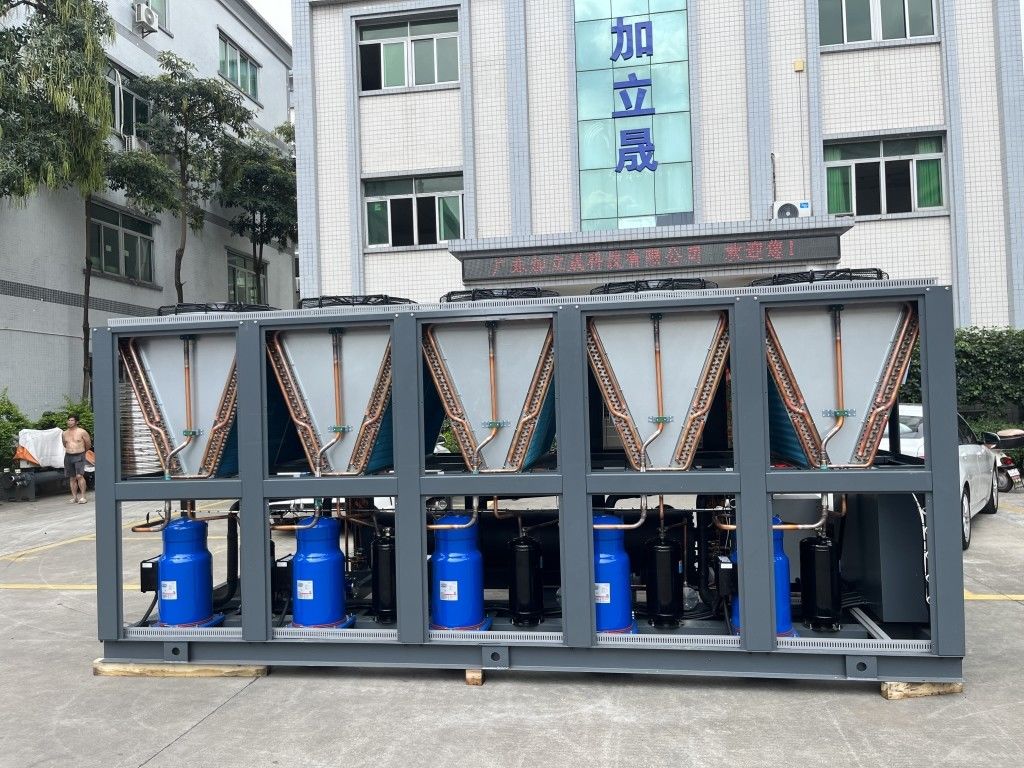

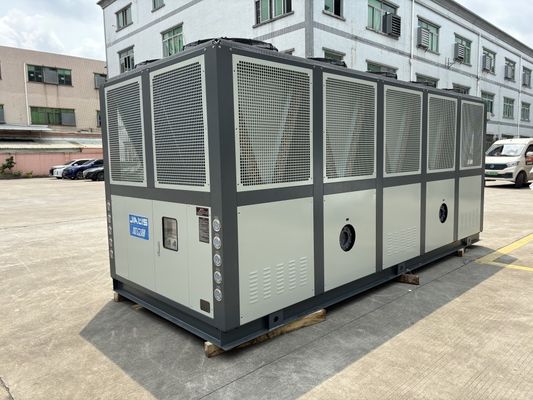

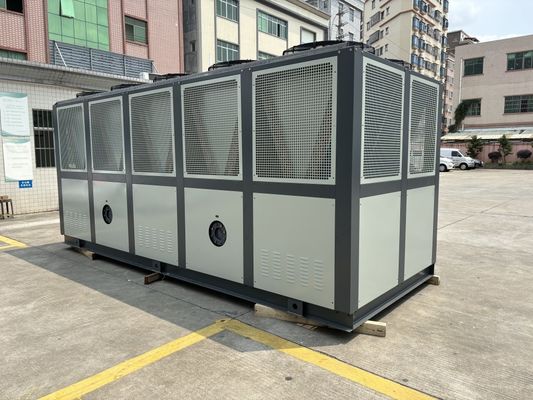

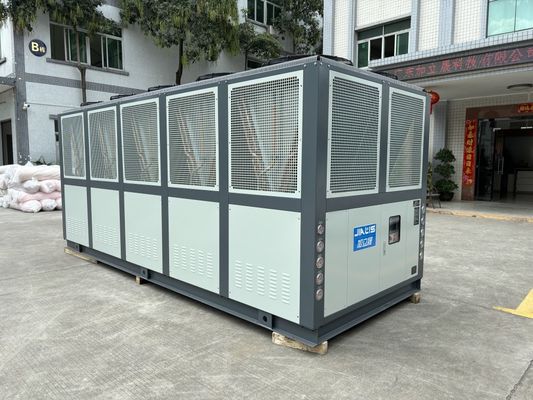

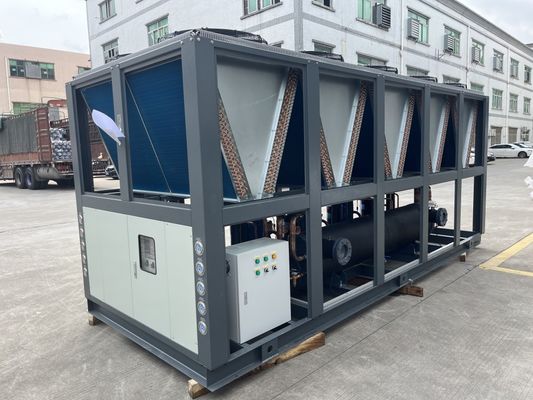

JLSF-125HP Grand réfrigérateur à rouleaux refroidis à l'air Climatisation réfrigérateur à température constante
Détails sur le produit:
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | Le JLSF-125HP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Boîte en bois contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 unités par mois |
|
Détail Infomation |
|||
| Nom du produit: | Refroidisseur d'eau refroidi d'air | Système de commande: | PLC Siemens/ écran tactile de 7 pouces |
|---|---|---|---|
| température de l'eau de débouché: | 5-50℃ | Type de compresseur: | Danemark Compresseur à rouleaux Danfoss |
| Évaporateur: | Shell et tube | Condensateur: | À ailettes |
| Fans de condensateur: | Axial/centrifugeur | Niveau de bruit: | ≤65dB (A) |
| Voltage: | Pour les véhicules à moteur électrique | Fréquence: | 50 Hz/60 Hz |
| Réfrigérant: | R410A | Système de protection: | Pression, écoulement d'eau, surcharge, etc. hauts-bas. |
| Garantie: | 12 mois | ||
| Mettre en évidence: | Chiller à rouleaux refroidi à air à température constante,Grand refroidisseur à rouleaux refroidis par air,Chiller à rouleaux à température constante |
||
Description de produit
Description du produit:
Le refroidisseur de type climatisation, refroidissement et chauffage est un type spécial de refroidisseur,qui est largement utilisé dans les systèmes de climatisation pour fournir de l'eau froide et de l'eau chaude pour répondre aux besoins de refroidissement et de chauffage des systèmes de climatisation.
Ce type de refroidisseur a une double fonction, qui peut fournir de l'eau froide pour les besoins de refroidissement des systèmes de climatisation et de l'eau chaude pour les besoins de chauffage des systèmes de climatisation.Il se compose généralement d'une unité, y compris les principaux composants tels que le compresseur, le condensateur, l'évaporateur et le système de commande.
En mode refroidissement, le compresseur du refroidisseur de type refroidissement et chauffage de la climatisation compresse le réfrigérant et dissipe la chaleur à travers le condensateur,et décharge la chaleur hors du systèmeEnsuite, l'agent de condensation dans le condenseur est refroidi par la vanne de dilatation et entre dans l'évaporateur, où il absorbe la chaleur de l'air ou de l'eau pour produire de l'eau froide.L'eau froide est acheminée vers le système de climatisation par des tuyaux pour refroidir et abaisser la température intérieure..
En mode chauffage, le refroidisseur de type climatisation refroidissement et chauffage peut absorber l'énergie thermique de l'environnement extérieur et la chauffer par circulation inverse.Le compresseur compresse le fluide de travail et libère de la chaleur à travers le condenseurEnsuite, le fluide de travail est dépressurisé par la vanne de dilatation et pénètre dans l'évaporateur, absorbant la chaleur de l'environnement extérieur et la chauffant.L'eau chauffée est acheminée vers le système de climatisation par des tuyaux destinés au chauffage et à l'augmentation de la température intérieure.
L'application de refroidisseurs d'eau de refroidissement et de chauffage par climatisation peut réaliser le fonctionnement tout au long de l'année du système de climatisation,en mode refroidissement en été ou en mode chauffage en hiver, il peut répondre aux besoins de climatisation confortable. Il présente les avantages de l'économie d'énergie, de la flexibilité et de l'adaptabilité environnementale et convient à divers bâtiments et lieux,comme les immeubles de bureaux, centres commerciaux, hôtels et hôpitaux.
En résumé, le refroidisseur d'eau de refroidissement et de chauffage par climatisation est un refroidisseur d'eau qui peut fournir de l'eau froide et de l'eau chaude pour répondre aux besoins de refroidissement et de chauffage du système de climatisation.Il a deux fonctions et convient à divers bâtiments et lieux.
Caractéristiques du produit:
Un refroidisseur à rouleaux refroidi à l'air est un refroidisseur qui utilise la technologie du condensateur refroidi à l'air et du compresseur à rouleaux. Voici quelques caractéristiques communes:
1. Haute efficacité et économie d'énergie:Le refroidisseur à rouleaux refroidi à l'air utilise un compresseur à rouleaux efficace pour assurer un rapport d'efficacité énergétique élevé et réaliser un fonctionnement économe en énergie.Ils ont généralement une consommation d'énergie plus faible et un meilleur refroidissement, réduisant la consommation d'énergie et les coûts d'exploitation.
2Conception compacte:Ce type de refroidisseur a généralement une conception structurelle compacte et occupe relativement peu d'espace, ce qui le rend approprié pour les endroits où l'espace d'installation est limité.Leur compacité les rend plus souples et pratiques dans les applications commerciales et industrielles.
3- Refroidissement rapide:Le condensateur refroidi à l'air peut dissiper rapidement la chaleur à travers les ventilateurs et les dissipateurs de chaleur, ce qui fournit un effet de refroidissement rapide et efficace.Cela rend le refroidisseur à rouleaux refroidi à l'air fonctionne bien dans les scénarios où un refroidissement rapide est nécessaire, par exemple dans des environnements à haute température ou dans des applications nécessitant un refroidissement rapide.
4Installation simplifiée:Les refroidisseurs à rouleaux refroidis à l'air sont relativement simples à installer, car ils ne nécessitent pas de raccordement à une source d'eau externe ou à une tour de refroidissement.Cela réduit la complexité de la disposition des tuyaux et de la configuration du système d'eau pendant l'installation, ce qui permet d'économiser du temps et des coûts de main d'œuvre.
5. Contrôle automatisé:De nombreux refroidisseurs à rouleaux refroidis à l'air sont équipés de systèmes de contrôle automatisés avancés qui permettent un contrôle précis de la température et un fonctionnement intelligent.Ces systèmes de contrôle ont généralement des fonctions de surveillance et de régulation pour assurer un fonctionnement stable et des performances optimales de l'équipement..
6Une large adaptabilité:Les réfrigérateurs à rouleaux refroidis à l'air conviennent à divers scénarios d'application de réfrigération et de climatisation, notamment les bâtiments commerciaux, les bureaux, les hôtels, les installations médicales, les usines industrielles,et ainsi de suiteIls peuvent répondre à des besoins de réfrigération de différentes tailles et besoins, et ont une bonne adaptabilité et flexibilité.
Principe de fonctionnement:
En ce qui concerne le principe de fonctionnement spécifique des refroidisseurs de type climatisation, refroidissement et chauffage, il est nécessaire de considérer leur fonctionnement en mode refroidissement et chauffage.Le principe de fonctionnement général des refroidisseurs de type climatisation, refroidissement et chauffage est le suivant::
Principe de fonctionnement en mode refroidissement:
1. Le fonctionnement du compresseur:Le compresseur est le composant principal du refroidisseur. Il aspire le réfrigérant (généralement le réfrigérant R410A, etc.) et le comprime ensuite en gaz à haute pression et à haute température.
2. Dissipation de chaleur par condensateur:Le réfrigérant à haute pression et à haute température traverse le condenseur et échange de chaleur avec l'air ou l'eau dans l'environnement extérieur.le réfrigérant se refroidit et se condense en liquide à haute pression.
3. Contrôle de la vanne de dilatation:Le liquide à haute pression passe par la vanne de dilatation, et la pression chute rapidement, entrant dans un état de basse pression.Cette chute soudaine de pression provoque une forte chute de la température du réfrigérant..
4. absorption de chaleur par l'évaporateur:Le réfrigérant à basse pression entre dans l'évaporateur (condensateur évaporatif) et échange de chaleur avec l'air ou l'eau.le réfrigérant absorbe la chaleur et s'évapore en vapeur à basse pression.
5- approvisionnement en eau froide:La vapeur à basse pression passe ensuite à travers le séparateur pour séparer le liquide réfrigérant restant, et la vapeur est aspirée dans le cycle du compresseur pour effectuer à nouveau le processus de réfrigération.En même temps, par échange de chaleur dans l'évaporateur, le cycle de refroidissement de l'eau est transporté vers le système de climatisation par le pipeline pour fournir de l'eau froide.
Principe de fonctionnement en mode chauffage:
En mode chauffage, le refroidisseur de type froid et chaud de la climatisation réalise la fonction de chauffage par circulation inverse.
1. Le fonctionnement du compresseur:Comme dans le mode de refroidissement, le compresseur aspire le fluide de travail (généralement le réfrigérant) et le comprime en gaz à haute pression et à haute température.
2. Dissipation de chaleur par condensateur:Le réfrigérant à haute pression et à haute température échange de chaleur avec l'environnement extérieur par le condensateur et libère de la chaleur dans l'environnement extérieur.
3. Contrôle de la vanne de dilatation:Le liquide à haute pression passe par la vanne de dilatation, la pression est réduite et il entre dans un état de basse pression, ce qui fait baisser la température du réfrigérant.
4. absorption de chaleur par l'évaporateur:Le réfrigérant à basse pression entre dans l'évaporateur, absorbe la chaleur pendant le processus d'évaporation et absorbe la chaleur de l'environnement extérieur.
5. approvisionnement en eau chaude:La vapeur à basse pression est séparée en liquide réfrigérant par un séparateur, et la vapeur est aspirée dans le compresseur pour la circulation.l'énergie thermique est transférée dans le système de circulation de l'eau pour fournir de l'eau chaude pour le chauffage.
Les refroidisseurs de type climatisation refroidissement et chauffage réalisent l'approvisionnement en eau froide et en eau chaude par le processus de circulation en mode refroidissement et chauffage.Cette double fonction lui permet de s'adapter aux besoins de climatisation dans les différentes saisons et conditions environnementales.
| 1 Compresseur | 5 Évaporateur | 9 Capteur de température | 13 Valve de dérivation |
| 2 Condensateur | 6 Valve à bille | 10 réservoir d'eau | 14 Régulateur basse tension |
| 3 Sécheuse à filtre | 7 Commutateur antifreeze | 11 Manomètre de pression de la pompe à eau | 15 Régulateur haute tension |
| 4 Vanne de dilatation | 8 Commutateur flottant | 12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle | Le JLSF-1HP | Le JLSF-2HP | Le JLSF-3HP | JLSF-4HP | JLSF-5HP | Le JLSF-6HP | Le JLSF-8HP | Le JLSF-10HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompes de circulation | Le pouvoir | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| La tête | - Je vous en prie | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Évaporateur | Débit | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacité en eau | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diamètre | pouces | Une demi-pouce. | 3/4" | 1 pouce | 1 à 2 pouces | 1 à 2 pouces | ||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H est | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Poids unitaire | Poids de la pâte | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modèle | Le JLSF-12HP | JLSF-15HP | Le JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Plage de température | 5°C-35°C ((En dessous de 0°C peut être personnalisé) | |||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | |||||||||
| Puissance totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresseur | Le type | Type de rouleau ou de piston hermétique | ||||||||
| Le pouvoir | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompes de circulation | Le pouvoir | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| La tête | - Je vous en prie | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Réfrigérant | Le type | R22/R407c/R134a/R410a | ||||||||
| Méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | |||||||||
| volume de remplissage | Poids de la pâte | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Évaporateur | Débit | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacité en eau | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diamètre | pouces | 1.5 " | 2 " | 2.5 " | 3 pouces | |||||
| Condensateur | Le type | Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées | ||||||||
| Ventilateur | Le type | Flux axial | ||||||||
| le volume de l'air | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositif de protection | Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | |||||||||
| Taille de la machine | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H est | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Poids unitaire | Poids de la pâte | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industrie des applications:
Les petits refroidisseurs à air sont adaptés à de nombreuses industries et applications différentes, notamment, mais sans s'y limiter:
1Industrie électronique:Les petits refroidisseurs à air peuvent fournir de la réfrigération pour les produits de haute technologie tels que les semi-conducteurs, les optiques et les composants électroniques afin d'assurer le fonctionnement normal de l'équipement.
2- Industrie pharmaceutique:les petits refroidisseurs à air peuvent fournir un effet de refroidissement stable pour le maillon du processus de production pharmaceutique qui nécessite un contrôle de la température, assurant la qualité et la sécurité des produits pharmaceutiques;.
3L'industrie alimentaire:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les liaisons qui nécessitent un contrôle de la température pendant la transformation, le stockage et le transport des aliments afin d'assurer la qualité et la sécurité des aliments.
4- l'industrie du plastique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons à température contrôlée dans le moulage par injection de plastique, le moulage par soufflage, le moulage par extrusion, etc.,pour assurer la qualité des produits et l'efficacité de la production.
5Industrie chimique:Les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons qui ont besoin d'un contrôle de température dans le processus de production chimique afin d'assurer la qualité et la sécurité des produits chimiques.
En général, les petits refroidisseurs à air sont adaptés à diverses occasions nécessitant une réfrigération et fournissent des solutions de réfrigération efficaces, stables et fiables pour différentes industries.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Comment l'évaporateur d'un réfrigérateur à rouleaux refroidi par air absorbe-t-il la chaleur par contact avec l'eau ou l'air?
Le procédé de l'évaporateur d'un refroidisseur à rouleaux refroidi à air absorbant la chaleur par contact avec l'eau ou l'air peut être effectué de deux manières:
1.Méthode de refroidissement par eau:
Dans le refroidissement à l'eau, l'intérieur de l'évaporateur contient généralement un ensemble de tubes ou de tubes à nageoires qui absorbent la chaleur en faisant circuler de l'eau froide.L'eau est transportée du système d'eau froide vers les tuyaux de l'évaporateur par une pompe de circulationLe réfrigérant circule à l'intérieur de l'évaporateur sur les surfaces extérieures de ces tubes, tandis que l'eau froide circule à l'intérieur des tubes.En raison de la basse température et de la basse pression du réfrigérant, il absorbe la chaleur de la surface extérieure du tuyau d'eau froide, abaisse la température de l'eau froide et enlève la chaleur.pendant que le réfrigérant continue le cycle d'évaporation et d'absorption de chaleur.
2.Méthode de refroidissement par air:
Dans le mode de refroidissement par air, la surface du tuyau à l'intérieur de l'évaporateur est exposée à l'air extérieur.Par contact avec l'air extérieurDans ce cas, le réfrigérant peut continuer le cycle d'évaporation et d'absorption de chaleur.
Qu'il s'agisse de refroidissement par eau ou par air, l'évaporateur tire parti de la capacité du réfrigérant à absorber la chaleur pendant le processus d'évaporation.il absorbe la chaleur de l'eau ou de l'air pour obtenir un effet de refroidissementLa méthode spécifique utilisée dépend des besoins de l'application et des exigences du projet.
