JLSF-200D refroidisseur à vis refroidi à l'air CPP production de film emballage ligne de production de refroidissement
Détails sur le produit:
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | Le numéro de série JLSF-200 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Emballages en film à bulles |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30 UNITÉS PAR MOIS |
|
Détail Infomation |
|||
| Nom du produit: | réfrigérateur de vis refroidi par air | Système de commande: | Siemens PLC |
|---|---|---|---|
| Contrôleur: | Microprocesseur/Siemens | Mode de démarrage: | Y-△/Démarrage progressif |
| Type de compresseur: | double compresseur de vis | Évaporateur: | Shell et tube |
| Condensateur: | Tubes à nageoires | Protéger: | Haute/basse pression, inversion de phase, surcharge, antigel, surchauffe |
| Niveau de bruit: | ≤75dB (A) | Voltage: | Pour les appareils à haute fréquence, la fréquence d'alimentation doit être supérieure à: |
| Réfrigérant: | R22/R407C/R134A | Garantie: | 1 année |
| Mettre en évidence: | Chiller à vis à refroidissement par air contrôlé par microprocesseur,L'emballage de la chaudière à vis de la ligne de production,Chiller à vis pour la production de films CPP |
||
Description de produit
Description du produit:

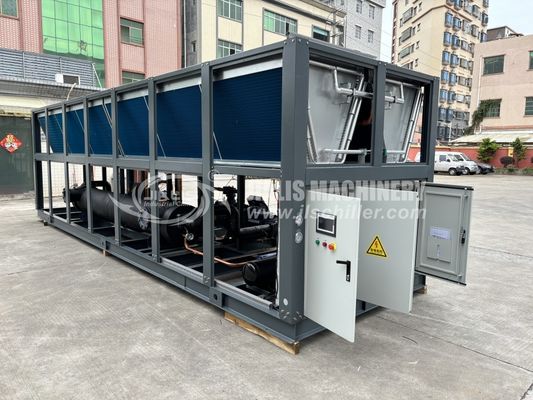

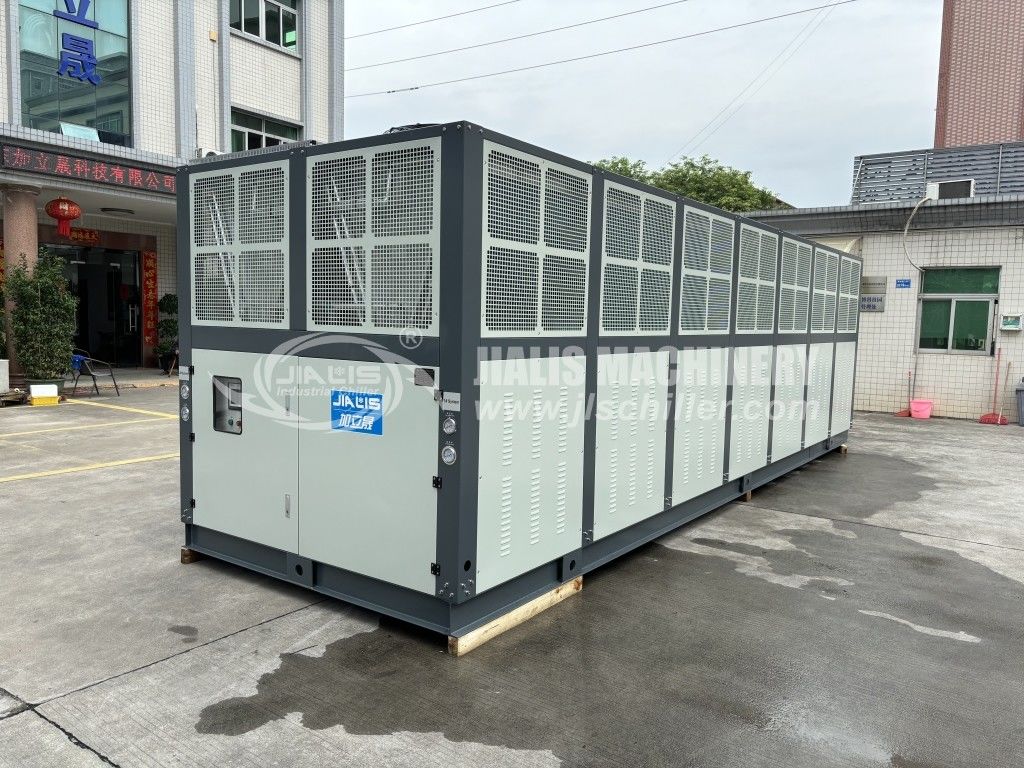

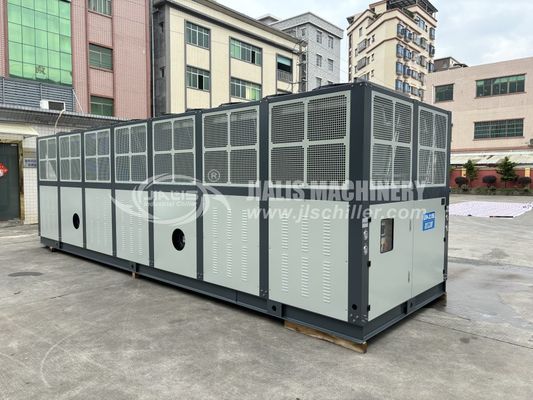

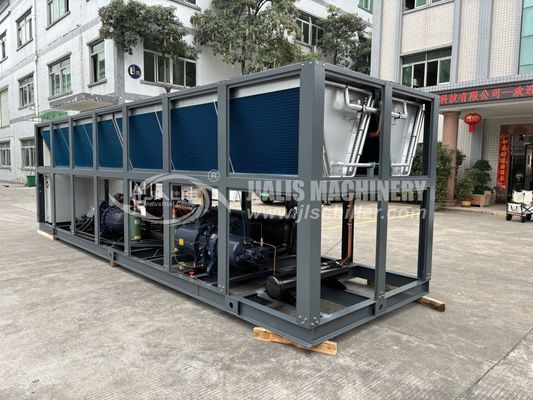

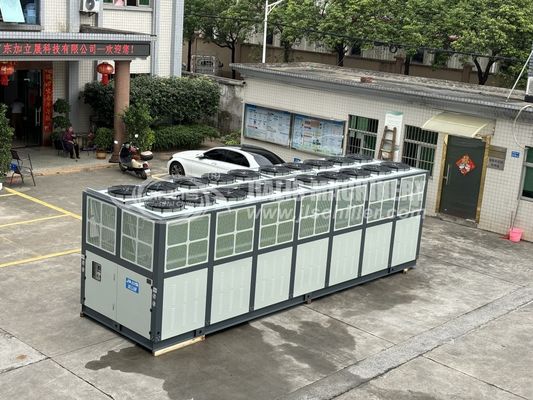

Le refroidisseur à vis refroidi à l'air est un type d'équipement de réfrigération industrielle et de climatisation commerciale, principalement composé d'un évaporateur, d'un compresseur, d'un condenseur et d'une vanne de dilatation et d'autres composants.Il utilise un compresseur à vis pour compresser le réfrigérant à basse température et à basse pression dans un gaz à haute température et à haute pression, puis libère de la chaleur vers l'extérieur à travers le condensateur,et enfin réduit la température et la pression du réfrigérant à travers la vanne de dilatation pour retourner à l'évaporateur pour le recyclage.
Au cours de son fonctionnement, le refroidisseur à vis refroidi par air absorbe la chaleur de l'air extérieur, refroidit l'eau de refroidissement et la fait circuler dans la pièce, de manière à réduire la température intérieure.Son efficacité de refroidissement est fortement affectée par des facteurs tels que la température et l'humidité extérieures, de sorte que son effet peut être limité dans des environnements à haute température et humidité.
Comparés aux refroidisseurs à eau, les refroidisseurs à vis refroidis par air ne nécessitent pas de système d'eau de refroidissement supplémentaire, ils sont donc plus simples et plus rentables.car il utilise l'air extérieur pour le refroidissement, il peut être problématique dans les zones à forte pollution atmosphérique ou où la qualité de l'air intérieur doit être maintenue.
Caractéristiques de production:
Le refroidisseur à double vis refroidissant par air est un équipement de réfrigération qui utilise le refroidissement par air pour dissiper la chaleur.Il combine les avantages de la technologie de refroidissement par air et des compresseurs à double vis, est efficace, fiable et économe en énergie.
Voici quelques caractéristiques et principes de fonctionnement des refroidisseurs à double vis refroidis par air:
1Réfrigération efficace:Les réfrigérateurs à double vis refroidis à l'air utilisent des compresseurs à double vis et ont une capacité de refroidissement efficace.le réfrigérant est comprimé en gaz à haute pression et à haute température, puis la chaleur est dissipée à travers le condenseur pour convertir le réfrigérant en liquide à haute pression.
2. Dissipation thermique refroidie par air:Comparativement à la méthode traditionnelle de refroidissement à l'eau, les refroidisseurs à double vis refroidis à l'air utilisent le refroidissement à l'air pour dissiper la chaleur.Il utilise un ventilateur pour souffler de l'air à travers le condenseur pour transférer la chaleur du réfrigérant à haute température à l'air environnantCette méthode de dissipation de chaleur ne nécessite pas d'eau de refroidissement ou de tours de refroidissement supplémentaires, ce qui simplifie le processus d'installation et de fonctionnement.
3Options de capacité multiples:Les refroidisseurs à double vis à refroidissement par air offrent une variété d'options de capacité pour des applications de différentes tailles et besoins.Ils peuvent répondre aux besoins de refroidissement de divers endroits, des petits bâtiments commerciaux aux usines industrielles.
4Stable et fiable:Le refroidisseur à double vis refroidi par air présente des caractéristiques de fonctionnement stables et fiables et peut fournir des effets de refroidissement stables dans différentes conditions de charge.La conception de son compresseur à deux vis et de son système de dissipation de chaleur refroidi à l'air le rendent très adaptable et capable de répondre aux exigences de différents environnements et conditions de travail.
5- Économie d'énergie et protection de l'environnement:Le refroidisseur à double vis refroidi par air adopte une technologie de réfrigération avancée et des mesures d'économie d'énergie, avec un taux d'efficacité énergétique élevé et un effet d'économie d'énergie.Ils sont généralement équipés de systèmes de contrôle avancés., qui peuvent être ajustés et optimisés de manière intelligente en fonction des besoins réels, réduisant ainsi la consommation d'énergie et les coûts d'exploitation.
Les refroidisseurs à double vis refroidis par air sont largement utilisés dans les domaines de la climatisation et du refroidissement industriel.dissipation thermique par refroidissement par air et économie d'énergie et protection de l'environnement, offrant aux utilisateurs des solutions de refroidissement fiables et présentant des avantages importants en matière d'efficacité énergétique et de protection de l'environnement.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi par air est le suivant:
Procédure de compression:Le réfrigérant est comprimé dans un gaz à haute température et haute pression dans le compresseur à vis, puis pénètre dans le condensateur.
Processus de condensation:Le gaz à haute température et haute pression est refroidi dans le condensateur pour devenir un liquide à haute pression, et en même temps libère de la chaleur,qui se dissipe dans l'air extérieur par les ventilateurs et les radiateurs.
Processus d' expansion:Après que le liquide à haute pression ait été décompressé par la vanne de dilatation, il devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
Processus d'évaporation:Le liquide à basse température et basse pression s'évapore dans l'évaporateur, absorbe la chaleur de la pièce, refroidit l'eau de refroidissement dans la pièce, et la fait circuler dans la pièce,atteignant ainsi l'objectif de réduction de la température intérieure.
Paramètres techniques:
| Modèle | Le numéro de référence est le numéro d'immatriculation. | Le numéro de série de l'appareil | Le numéro de série JLSF-50 | Le numéro de série de l'appareil | Le numéro de référence est le JLSF-70. | Le numéro de série JLSF-80 | Le numéro de série JLSF-90 | Le numéro de référence est le JLSF-100A | Le numéro de série JLSF-110 | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Courant courant | Une | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Eau réfrigérée | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN 125 |
| type | Type de nageoire d'aluminium à manche de cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, vanne de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H est | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| le poids | Poids total de l'eau | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modèle | Le numéro de série JLSF-120 | Le numéro de série JLSF-130 | Le numéro de série de l'appareil | Le code de conduite est le code de conduite suivant: | Le code de conduite est le JLSF-180D | Le numéro de série JLSF-200 | Le numéro de série de l'appareil | Le numéro de série est le numéro de série. | JLSF-300D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | ||||||||||
| Puissance totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Courant courant | Une | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Eau réfrigérée | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Huile congelée | type | Le code HBR-A01 est utilisé. | |||||||||
| volume de remplissage | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | Poids total de l'eau | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Type de nageoire d'aluminium à manche de cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, vanne de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H est | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| le poids | Poids total de l'eau | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industrie des applications:
Les refroidisseurs sont largement utilisés dans l'industrie de la production cinématographique.Voici les principales applications des refroidisseurs dans l'industrie de la production de films:
1Extrudeuse de refroidissement:Au cours du processus d'extrusion de la production de film, l'extrudeuse extrude le matériau fondu dans une forme de film à travers la tête de l'extrudeuse.L'extrudeuse génère généralement beaucoup de chaleur et doit être refroidie par de l'eau de refroidissement pour maintenir une température de travail appropriéeLe refroidisseur réduit la température en fournissant une circulation d'eau de refroidissement à travers l'extrudeuse pour assurer la stabilité du processus d'extrusion et la qualité du film.
2. rouleau de refroidissement:Au cours du processus de revêtement et de calandrage du film, le rouleau de refroidissement est utilisé pour refroidir et solidifier rapidement le matériau du film.Le refroidisseur fournit de l'eau de refroidissement pour réduire la température du rouleau de refroidissement, assurant le refroidissement et la solidification rapides du matériau de film pour obtenir la qualité et les performances de surface idéales.
3Tour de refroidissement:La tour de refroidissement est utilisée en combinaison avec le refroidisseur pour gérer la température de l'eau de refroidissement.la tour de refroidissement utilise le principe du refroidissement par évaporation pour réduire la température de l'eau de refroidissement en pulvérisant de l'eau chaude dans l'airLe refroidisseur fait circuler l'eau de refroidissement dans la tour de refroidissement pour la refroidir, puis la renvoie à l'équipement qui a besoin d'être refroidi pendant le processus de production du film.
4. régulation de la température:Les différentes étapes du processus de production de film, telles que l'extrusion, le revêtement, le séchage, etc., nécessitent un contrôle précis de la température.Le refroidisseur régule la température dans l'équipement et le processus en fournissant de l'eau de refroidissement ou du liquide de refroidissement pour assurer la qualité de production et la stabilité du matériau de film.
5Contrôle de l'environnement:La production de films nécessite des conditions spécifiques de température ambiante et d'humidité. The chiller is used in conjunction with the air conditioning system to provide constant temperature and humidity control for the production area to meet the temperature and environmental requirements during the film production process.
En utilisant le refroidisseur dans ces scénarios d'application spécifiques dans le processus de production de film, un contrôle précis de la température, le refroidissement et le durcissement des matériaux de film,et la mise en place d'un environnement de production appropriéCes applications contribuent à améliorer l'efficacité de la production, à optimiser la qualité du produit et à répondre aux exigences en matière de température et d'environnement pendant le processus de production du film.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Méthode de maintenance:
Les refroidisseurs à vis refroidis à l'air sont un type courant d'équipement de réfrigération. Pour assurer leur fonctionnement normal et prolonger leur durée de vie, une maintenance régulière est nécessaire.Voici quelques éléments de maintenance courants pour les refroidisseurs à vis à air::
1Nettoyer le condensateur:Le condensateur est l'un des composants clés du refroidisseur à vis refroidi à l'air. Nettoyez régulièrement la poussière, l'huile et les autres saletés à la surface du condensateur pour maintenir une bonne dissipation de chaleur.Air comprimé, une brosse douce ou un agent de nettoyage peut être utilisé pour le nettoyage afin de s'assurer que l'effet de dissipation de chaleur du condensateur n'est pas entravé.
2Vérifiez le ventilateur de refroidissement:Le ventilateur de refroidissement est chargé d'envoyer de l'air dans le refroidisseur pour dissiper la chaleur et refroidir.Vérifiez régulièrement le fonctionnement du ventilateur de refroidissement pour assurer son fonctionnement normal et nettoyez les pales du ventilateur pour maintenir un bon volume d'air et une bonne dissipation de chaleur.
3Vérifiez le compresseur et le moteur:Le compresseur et le moteur sont les composants essentiels du refroidisseur à vis refroidi par air.Vérifiez qu'il n'y a pas de bruit anormal.En cas d'anomalie, contactez les techniciens professionnels à temps pour la réparation et le débogage.
4Vérifiez la pression du réfrigérant:Vérifiez régulièrement la pression du réfrigérant dans le réfrigérateur pour s'assurer qu'elle est dans la plage normale.et vérifier si le système a des fuites.
5Nettoyer le système d'eau:Le système d'eau du refroidisseur à vis comprend la pompe à eau, le réservoir d'eau, la tour de refroidissement, etc. Nettoyez régulièrement le système d'eau pour éviter l'accumulation et le blocage des impuretés.vérifier le fonctionnement de la pompe à eau pour s'assurer qu'elle fonctionne correctement.
6- Enregistrement des journaux:Enregistrer régulièrement les données de fonctionnement du refroidisseur à vis refroidi à l'air, y compris la température, la pression, la consommation d'énergie, etc.Ces données peuvent être utilisées pour juger des performances et de l'état de fonctionnement de l'équipement., et fournir une référence pour la maintenance et le dépannage ultérieurs.
En plus des questions d'entretien ci-dessus, vous devez également suivre les instructions spécifiques du manuel d'entretien fourni par le fabricant.L'entretien préventif régulier et les inspections professionnelles régulières sont également des mesures importantes pour maintenir le fonctionnement normal du refroidisseur et prolonger sa durée de vie.. Si vous rencontrez des défauts ou des anomalies, vous devez contacter des techniciens professionnels à temps pour la réparation et l'entretien.
