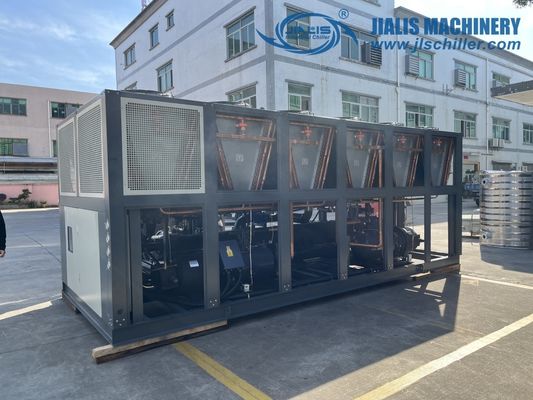

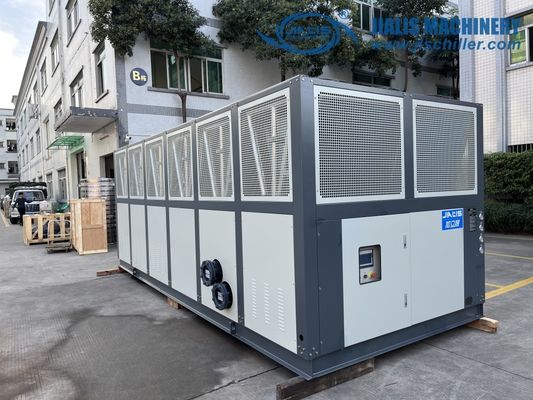

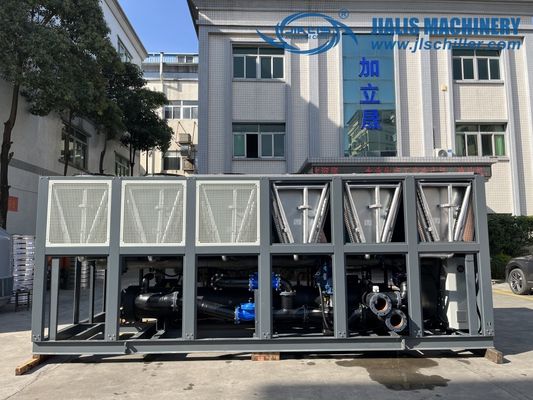

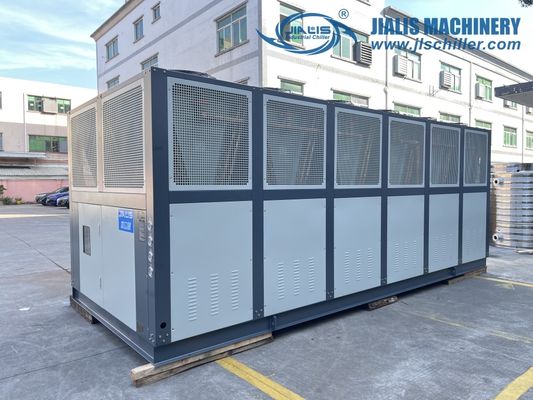

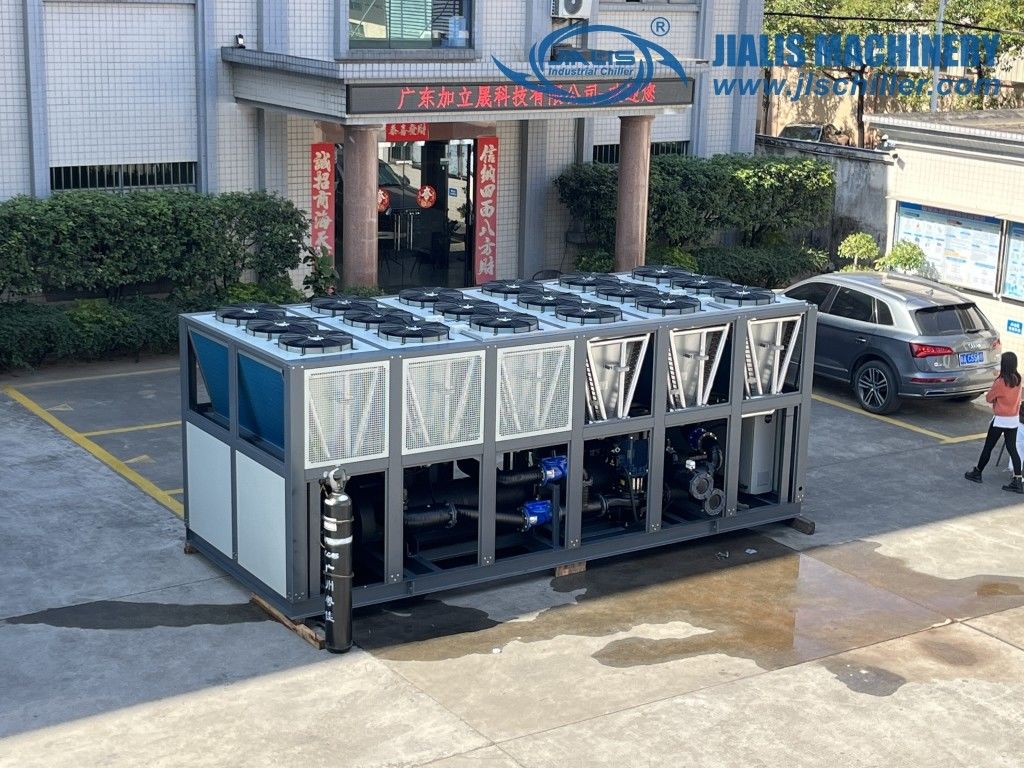

JLSF-180D refroidisseur à vis refroidisseur à air refroidissement des moules par injection moules par soufflage moules par extrusion
Détails sur le produit:
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | JIALIS |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | JLSF-180D |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Discuss |
| Détails d'emballage: | Emballages en film à bulles |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30 UNITÉS PAR MOIS |
|
Détail Infomation |
|||
| Nom du produit: | Chiller à vis refroidi par air | Système de contrôle: | Siemens PLC |
|---|---|---|---|
| Contrôleur: | Microprocesseur/Siemens | Mode de démarrage: | Y-△/Démarrage progressif |
| Type de compresseur: | double compresseur de vis | Évaporateur: | Shell et tube |
| Condensateur: | Tubes à nageoires | Protéger: | Haute/basse pression, inversion de phase, surcharge, antigel, surchauffe |
| Niveau de bruit: | ≤75dB (A) | Voltage: | Pour les appareils à haute fréquence, la fréquence d'alimentation doit être supérieure à: |
| Réfrigérant: | R22/R407C/R134A | Garantie: | 1 année |
| Mettre en évidence: | Chiller à vis refroidi à l'air par injection,Molds à souffler refroidisseur à vis à air,Chiller à vis refroidi à l'air par extrusion |
||
Description de produit
Description du produit:
Le refroidisseur à vis refroidi à l'air est un type d'équipement de réfrigération industrielle et de climatisation commerciale, principalement composé d'un évaporateur, d'un compresseur, d'un condenseur et d'une vanne de dilatation et d'autres composants.Il utilise un compresseur à vis pour compresser le réfrigérant à basse température et à basse pression dans un gaz à haute température et à haute pression, puis libère de la chaleur vers l'extérieur à travers le condensateur,et enfin réduit la température et la pression du réfrigérant à travers la vanne de dilatation pour retourner à l'évaporateur pour le recyclage.
Au cours de son fonctionnement, le refroidisseur à vis refroidi par air absorbe la chaleur de l'air extérieur, refroidit l'eau de refroidissement et la fait circuler dans la pièce, de manière à réduire la température intérieure.Son efficacité de refroidissement est fortement affectée par des facteurs tels que la température et l'humidité extérieures, de sorte que son effet peut être limité dans des environnements à haute température et humidité.
Comparés aux refroidisseurs à eau, les refroidisseurs à vis refroidis par air ne nécessitent pas de système d'eau de refroidissement supplémentaire, ils sont donc plus simples et plus rentables.car il utilise l'air extérieur pour le refroidissement, il peut être problématique dans les zones à forte pollution atmosphérique ou où la qualité de l'air intérieur doit être maintenue.
Caractéristiques de production:
Les refroidisseurs à vis refroidis par air sont des équipements de refroidissement qui utilisent des compresseurs à vis et des condensateurs refroidis par air.
1- Efficacité élevée:Les refroidisseurs à vis refroidis à l'air utilisent la technologie du compresseur à vis et se caractérisent par un rendement élevé.et a un rendement de refroidissement et un rapport de consommation d'énergie élevés.
2- Refroidissement naturel:Ce type de refroidisseur est équipé d'un condenseur refroidi à l'air, qui assure un refroidissement naturel grâce à une combinaison de ventilateurs de refroidissement et de dissipateurs de chaleur.Il ne nécessite pas de source d'eau de refroidissement supplémentaire, réduisant la complexité du système de refroidissement et la dépendance aux ressources en eau.
3Installation simplifiée:Comme il n'est pas nécessaire de se connecter à une source d'eau externe, l'installation de refroidisseurs à vis refroidis par air est relativement simplifiée.Il n'est pas nécessaire d'installer des équipements tels que des conduites d'eau de refroidissement et des pompes à eau., ce qui réduit la charge de travail de l'installation et de la mise en service.
4Une grande adaptabilité:Les refroidisseurs à vis refroidis à l'air conviennent à une utilisation dans diverses conditions environnementales.Ils peuvent fonctionner normalement dans des environnements à haute température et ne sont pas affectés par la température externe de l'eau et la qualité de l'eau.
5. Économie d' espace:Comparativement aux refroidisseurs à eau traditionnels, les refroidisseurs à vis à air ne nécessitent pas de réservoirs d'eau de refroidissement supplémentaires ni de conduites d'eau de refroidissement, ce qui réduit l'espace occupé par le système.
6- Maintenance pratique:Étant donné qu'il n'est pas nécessaire de traiter l'eau de refroidissement, l'entretien des refroidisseurs à vis refroidis à l'air est relativement simple.qui réduit les coûts de maintenance et la charge de travail.
En général, les refroidisseurs à vis refroidis à l'air sont des équipements de refroidissement efficaces, économes en énergie et adaptables. Ils utilisent un refroidissement naturel et ne nécessitent pas de sources d'eau de refroidissement externes.Ils sont adaptés aux besoins de refroidissement dans divers domaines industriels et présentent les avantages d'une installation et d'une maintenance simplifiées..
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi par air est le suivant:
Procédure de compression:Le réfrigérant est comprimé dans un gaz à haute température et haute pression dans le compresseur à vis, puis pénètre dans le condensateur.
Processus de condensation:Le gaz à haute température et haute pression est refroidi dans le condensateur pour devenir un liquide à haute pression, et en même temps libère de la chaleur,qui se dissipe dans l'air extérieur par les ventilateurs et les radiateurs.
Processus d' expansion:Après que le liquide à haute pression ait été décompressé par la vanne de dilatation, il devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
Processus d'évaporation:Le liquide à basse température et basse pression s'évapore dans l'évaporateur, absorbe la chaleur de la pièce, refroidit l'eau de refroidissement dans la pièce, et la fait circuler dans la pièce,atteignant ainsi l'objectif de réduction de la température intérieure.
Paramètres techniques:
| Modèle | Le numéro de série est le numéro de série. | Le code de l'équipage | Le numéro de série JLSF-50 | Le numéro de série | Le numéro de référence est le JLSF-70A | Le numéro de référence est le numéro de référence. | Le numéro de série JLSF-90 | Le numéro de référence est le JLSF-100A | Le numéro de série JLSF-110 | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | ||||||||||
| Puissance totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Courant courant | Une | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Eau réfrigérée | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Huile congelée | type | HBR-A01 | |||||||||
| volume de remplissage | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | En kilogrammes | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN 125 |
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H est | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| le poids | En kilogrammes | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modèle | Le numéro de série JLSF-120 | Le numéro de série JLSF-130 | Le nombre d'étoiles est le suivant: | Le code de l'équipage est le code de l'entreprise. | Le numéro de série est le numéro de série. | Le numéro de référence est le JLSF-200D | Le numéro de série JLSF-240 | Le numéro de série est le numéro de série. | JLSF-300D | ||
| Capacité de refroidissement | Le taux de charge est le suivant: | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Plage de température | 5°C~35°C ((En dessous de 0°C peut être personnalisé) | ||||||||||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | ||||||||||
| Puissance totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Courant courant | Une | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Eau réfrigérée | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| le compresseur | type | Type de vis semi-hermétique | |||||||||
| Méthode de démarrage | Y-△ | ||||||||||
| ajustement de la capacité | 0,25,50,75,100 | ||||||||||
| puissance d'entrée | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Huile congelée | type | HBR-A01 | |||||||||
| volume de remplissage | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| réfrigérant | type | R-22/R407C | |||||||||
| méthode de contrôle | Valve de détection de température, de régulation de la pression extérieure | ||||||||||
| Évaporateur | volume de remplissage | En kilogrammes | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | coquille et tube | ||||||||||
| condensateur | Diamètre | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit | ||||||||||
| Volume de l'air de refroidissement | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositif de protection | Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. | ||||||||||
| Les dimensions | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H est | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| le poids | En kilogrammes | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industrie des applications:
Dans l'industrie du plastique, les refroidisseurs d'eau ont un large éventail de scénarios d'application.
1. moulage par injection:Les machines de moulage par injection nécessitent un refroidissement pour contrôler la solidification et la solidification des plastiques pendant le processus de moulage par injection.Les refroidisseurs à eau réduisent la température des machines de moulage par injection en faisant circuler de l'eau de refroidissement pour assurer la qualité et la stabilité dimensionnelle des produits en plastiqueIls sont largement utilisés dans la fabrication de divers produits de moulage par injection, tels que des pièces en plastique, des conteneurs, des jouets, etc.
2. moulage par soufflage:Les machines de moulage par soufflage sont utilisées pour fabriquer des produits creux tels que des récipients en plastique et des bouteilles.Les refroidisseurs d'eau refroidissent et solidifient rapidement les produits en plastique en fournissant de l'eau de refroidissement pour faciliter le démoulage en douceurIls sont largement utilisés dans des industries telles que les boissons en bouteille, les cosmétiques et les détergents.
3. moulage par extrusion:Les extrudeuses sont utilisées pour produire des tuyaux, des feuilles, des films et d'autres produits en plastique.Les refroidisseurs à eau contrôlent la température de l'extrudeuse par un système de circulation du liquide de refroidissement afin d'assurer la qualité et la stabilité dimensionnelle des plastiques.Ils sont largement utilisés dans les industries de la construction, de l'emballage, de l'énergie et de l'automobile, etc.
4. refroidissement par injection:Au cours du processus de moulage par injection, le refroidissement du moule est très important, ce qui affecte directement la qualité et l'efficacité de production du produit.Les refroidisseurs refroidissent les moules par injection en fournissant de l'eau de refroidissementIls sont largement utilisés dans l'industrie du moulage par injection pour produire divers produits en plastique.
5- équipement de refroidissement pour la transformation des matières plastiques:Outre les machines de moulage par injection, les machines de moulage par soufflage et les extrudeuses, d'autres équipements de traitement du plastique tels que les broyeurs de plastique, les granulateurs de plastique, etc., ont également besoin de refroidissement.Les refroidisseurs réduisent la température de ces équipements en fournissant de l'eau de refroidissement pour assurer leur fonctionnement normal et prolonger leur durée de vie.
Ce ne sont là que quelques scénarios d'application courants des refroidisseurs dans l'industrie du plastique.couvrant la quasi-totalité des besoins de refroidissement dans l'ensemble du processus de fabrication et de transformation du plastique.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Quels sont les avantages des refroidisseurs dans l'industrie du plastique?
1. régulation de la température:Les refroidisseurs peuvent assurer une température d'eau de refroidissement stable et assurer une précision du contrôle de la température pendant le traitement du plastique.stabilité dimensionnelle et apparence.
2Réfroidissement rapide: Les refroidisseurs peuvent fournir une capacité de refroidissement efficace et refroidir et solidifier rapidement les produits en plastique, ce qui contribue à améliorer l'efficacité de la production et à raccourcir les cycles de production.
3Efficacité énergétique:Les refroidisseurs utilisent une technologie de réfrigération avancée et sont très efficaces en termes d'efficacité énergétique.
4- Le respect de l'environnement:Les refroidisseurs utilisent généralement des réfrigérants respectueux de l'environnement et ont moins d'impact sur l'environnement.Ils répondent aux exigences en matière de protection de l'environnement et contribuent au développement durable de l'industrie du plastique.
5- Contrôle automatique: Les refroidisseurs modernes sont généralement équipés de systèmes de contrôle automatique avancés qui peuvent surveiller et régler la température et le débit de l'eau de refroidissement.Cela offre une plus grande commodité d'exploitation et une précision de contrôle du processus.
En résumé, les refroidisseurs ont un large éventail de scénarios d'application dans l'industrie du plastique et peuvent offrir des avantages tels que le contrôle de la température, le refroidissement rapide, le contrôle de l'humidité, le contrôle de l'humidité et le contrôle de la température.l'efficacité énergétique et l'environnementIls jouent un rôle important dans l'assurance de la qualité des produits, l'amélioration de l'efficacité de la production et la réduction des coûts de production.
